PR electronics 9203 Safety Manual

Solenoid / alarm driver
Hide thumbs Also See for 9203:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual, Manual

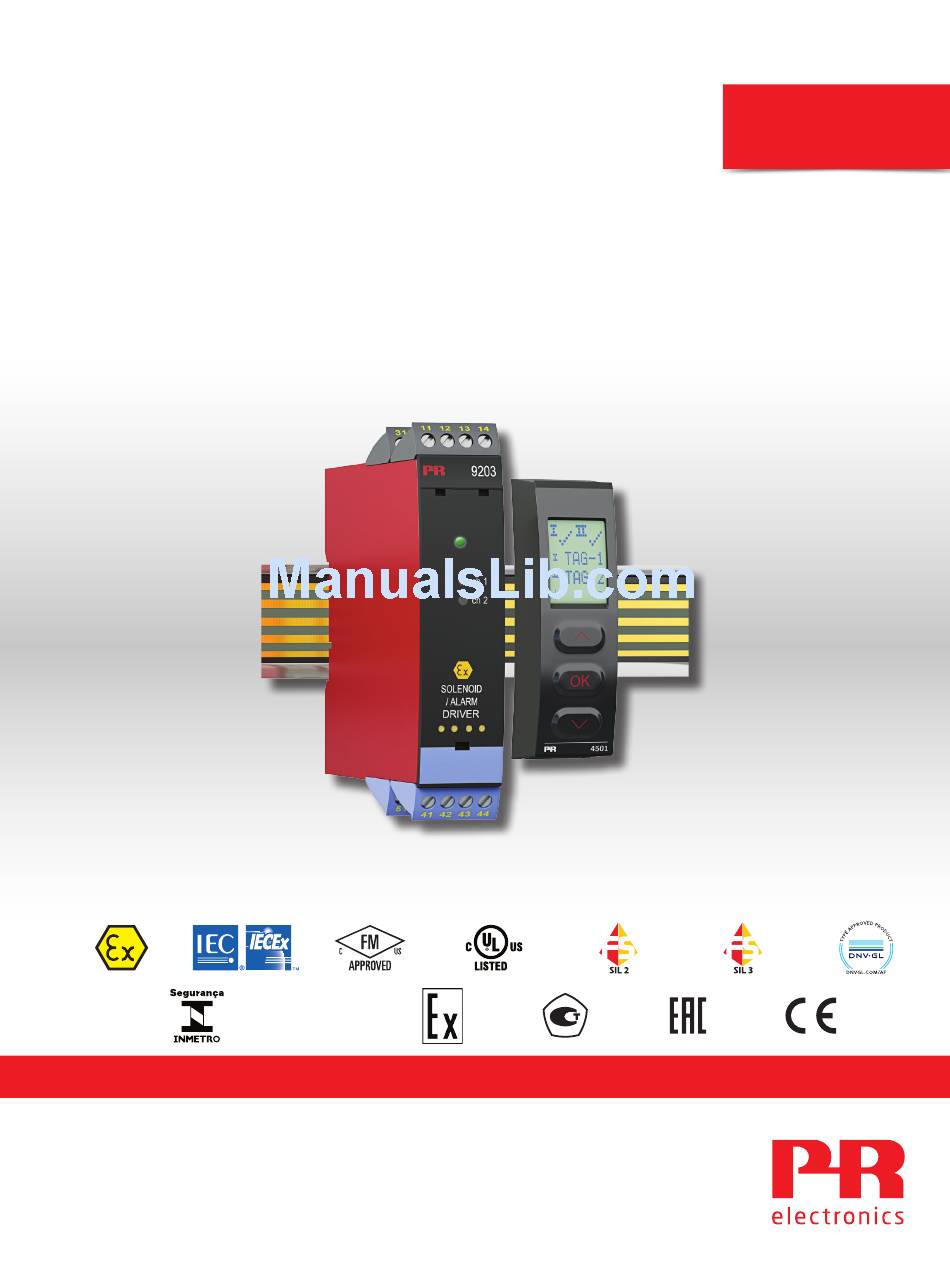

Manual do produto
9203
Solenóide / driver de alarme
T E M P E R AT U R A | I N T E R F A C E S I N T R Í N S E C A S | I N T E R F A C E D E C O M U N I C A Ç Ã O | M U LT I F U N C I O N A L | I S O L A Ç Ã O | D I S P L AY
No. 9203V10 6 - BR
Ver s ão do produ to: 9203- 0 03
CCOE
PERFORMANCE
MADE
SMARTER

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 9203 and is the answer not in the manual?

Questions and answers

Related Manuals for PR electronics 9203

Summary of Contents for PR electronics 9203

  • Page 1 T E M P E R AT U R A | I N T E R F A C E S I N T R Í N S E C A S | I N T E R F A C E D E C O M U N I C A Ç Ã O | M U LT I F U N C I O N A L | I S O L A Ç Ã O | D I S P L AY No. 9203V10 6 - BR Ver s ão do produ to: 9203- 0 03...
  • Page 2 6 Product Pillars to meet your every need Individually outstanding, unrivalled in combination With our innovative, patented technologies, we make signal conditioning smarter and simpler. Our portfolio is composed of six product areas, where we offer a wide range of analog and digital devices covering over a thousand applications in industrial and factory automation.

  • Page 3: Table Of Contents

    Safety Manual................... 9203 - Versão do produto 9203-003...

  • Page 4: Aviso

    Se necessário, aquecimento em excesso dos limites permitidos para temperaturas ambiente devem ser evitadas por meio de ventilação. O módulo deve ser instalado em grau de poluição 2 ou melhor. O módulo foi projetado para estar seguro de altitudes de até 2000 metros. 9203 - Versão do produto 9203-003...

  • Page 5: Como Desmontar O Sistema 9000

    Responsabilidade Na medida em que as instruções deste manual não sejam estritamente observadas, o cliente não pode avançar uma demanda contra a PR electronics A/S após o contrato de venda ter sido aceita. Como desmontar o sistema 9000 Figura 1: Levantando o botão de trava, oequipamento é...

  • Page 6: Recursos Avançados

    Monitoramento de erros internos via status individual de relé e/ou sinal eletrônico coletivo via trilho de tensão. • O 9203 foi fabricado, desenvolvido e certificado para uso em aplicações de SIL 2 cumprindo os requerimentos do IEC 61508. Características técnicas •...

  • Page 7: Aplicações - 9203Axxx

    Conexão de tensão: Alarme Solenóide Alimentação - Alimentação +19,2...31,2 VDC Status do equipamento N.C. Status do equipamento Alimentação via trilho de tensão Zona 2 / Cl. 1, div. 2, gr. A-D ou área segura 9203 - Versão do produto 9203-003...

  • Page 8: Aplicações - 9203Bxxx

    Status do equipamento Zona 0, 1, 2, Alimentação via trilho de tensão 20, 21, 22, M1 & Cl. I/II/III, Div. 1 Zona 2 / Cl. 1, div. 2, gr. A-D ou área segura gr. A-G 9203 - Versão do produto 9203-003...

  • Page 9: Display Pr 4511/4501 / Programador Frontal

    Opções de funções e configurações são descritos na seção “Configuração / botões de operação e função”. Aplicação • Interface de comunicações para modificação dos parâmetros operacionais no 9203. • Quando montado no processo, o display mostra valores do processo e status do equipamento. Características técnicas •...

  • Page 10: Código De Compra

    Fusível ......... . 1,25 A SB / 250 VAC 9203 - Versão do produto 9203-003...
  • Page 11 A dissipação de potência máxima é a potência máxima dissipada pelo dispositivo 9000. Se o 9203 for utilizado com o 4511/4501, adicione 40 mW ao dissipação de potência máxima e 70 mW ao potência necessária máxima para cada dispositivo com o 4511/4501.
  • Page 12 Mín. 24 V Mín. 24 V Vsaída com carga Mín. 12,5 V Mín. 13,5 V Mín. 14,5 V Isaída máx. 35 mA 35 mA 35 mA [mA] Terminais: X41 X44 X41 X43 X41 X42 9203 - Versão do produto 9203-003...
  • Page 13 Mín. 12,5 V Mín. 10 V Mín. 13,5 V Mín. 11 V Isaída máx. 50 mA 60 mA 50 mA 60 mA 50 mA 60 mA [mA] Terminais: X41 X44 X41 X43 X41 X42 9203 - Versão do produto 9203-003...
  • Page 14 EAC Ex TR-CU 012/2011 ....... RU C-DK.GB08.V.00410 Segurança Funcional: SIL 2 Certificada & Totalmente Avaliada de acordo com IEC 615088 9203 - Versão do produto 9203-003...

  • Page 15: Visualização No 4511/4501 De Hardware / Erro De Software

    Visualização no 4511/4501 de hardware / erro de software Leitura de erro de hardware Pesquisa de erro Leitura Causa Teste de comunicação 4511 (4501) / 9203 NO.CO Erro de conexão Erro de configuração ou incompatibilidade crc, Erro EEPROM - checar configuração FL.ER...

  • Page 16: Conexões

    * 6 V em estado aberto Entradas - 9203xxx1: Chave V+ com pull-down Entrada ativa Chave com pull-down com pull-down Entrada ativa Entradas - 9203xxx2: Chave com pull-up com pull-up Entrada ativa Chave com pull-down com pull-up Entrada ativa 9203 - Versão do produto 9203-003...

  • Page 17: Diagrama De Bloco

    R Ex1 Entrada, gnd. Canal 1 Saída, gnd. Saída + Fusível R Ex3 Entrada + (6 V) R Ex2 R Ex1 Entrada, gnd. Canal 2 Saída, gnd. 9203xxx * NC = no connection (sem conexão) 9203 - Versão do produto 9203-003...

  • Page 18: Indicações De Erro De Sinal Sem Display Frontal

    Sem alimentação Desenergizado Módulo com defeito Vermelho Vermelho Desenergizado Canal 1, saída ON Piscando Amarelo Energizado Canal 1, saída OFF Piscando Energizado Canal 2, saída ON Piscando Amarelo Energizado Canal 2, saída OFF Flashing Energizado 9203 - Versão do produto 9203-003...

  • Page 19: Configuração / Operando Os Botões De Função

    No geral Quando configurar o 9203, você será guiado através de todos os parâmetros e você pode escolher os ajustes para colocar na aplicação. Para cara menu há textos de ajuda que são automaticamente mostrados na linha 3 do display.

  • Page 20: Diagrama De Encaminhamento

    Símbolos da linha 4: Linha 4 indica se o equipamento está bloqueado por SIL. Dot estática = bloqueado por SIL. Dot piscando = sem bloqueio SIL. = saída está ativa. Apenas se houver senha de proteção. *1.1 9203 - Versão do produto 9203-003...

  • Page 21: Diagrama De Encaminhamento, Configurações Avançadas (Adv.set)

    LANGUA Txt 6 Txt 17 0000 LOCK 9999 OPEN 2008 LOCK LOCK SETUP EN.SIL NEW.PAS CONFIG CONFIG Txt 6 Txt 14 Txt 1 Txt 13 Txt 13 *1.2 Se a senha foi definida. *1.2 9203 - Versão do produto 9203-003...

  • Page 22: Textos De Ajuda Na Linha 3 Do Display

    Habilitar configuração de bloqueio SIL [15] Habilitar senha de proteção? [16] Configurar nova senha Selecionar linguagem [17] [20] Sem comunicação - checar as conexões [21] Erro EEPROM - checar configuração [22] Erro de hardware 9203 - Versão do produto 9203-003...

  • Page 23: Appendix

    Appendix IECEx installation drawing ATEX Installation Drawing FM Installation Drawing Desenho de Instalaçao INMETRO Safety Manual 9203 - Versão do produto 9203-003...

  • Page 24: Iecex Installation Drawing

    LERBAKKEN 10, 8410 RØNDE DENMARK IECEx Installation drawing For safe installation of 9203 the following must be observed. The module shall only be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area.
  • Page 25 Power max. 62.5 VA / 32 W 16 VA / 32 W Current max. 0.5 AAC / 0.3 ADC 0.5 AAC / 1 ADC Revision date: Version Revision Prepared by: Page: 2015-01-22 V6 R0 9203 - Versão do produto 9203-003...
  • Page 26 2.9mH 46µH/Ω 110mA 640nF 11.8mH 184µH/Ω 135mA 640nF 7.8mH 150µH/Ω 0.77W 2.1µF 22.8mH 369µH/Ω 0.95W 2.1µF 15.1mH 301µH/Ω 3.76µF 22.8mH 369µH/Ω 3.76µF 15.1mH 301µH/Ω Revision date: Version Revision Prepared by: Page: 2015-01-22 V6 R0 9203 - Versão do produto 9203-003...
  • Page 27 Current max. 0.5 AAC / 0.3 ADC 0.5 AAC / 1 ADC Terminal (41...44 / 51...54) Umax 28 V Imax 135 mA Pmax 0.95 W Revision date: Version Revision Prepared by: Page: 2015-01-22 V6 R0 9203 - Versão do produto 9203-003...

  • Page 28: Atex Installation Drawing

    LERBAKKEN 10, 8410 RØNDE DENMARK ATEX Installation drawing For safe installation of 9203 the following must be observed. The module shall only be Installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area.
  • Page 29 Power max. 62.5 VA / 32 W 16 VA / 32 W Current max. 0.5 AAC / 0.3 ADC 0.5 AAC / 1 ADC Revision date: Version Revision Prepared by: Page: 2015-01-22 V6 R0 9203 - Versão do produto 9203-003...
  • Page 30 2.9mH 46µH/Ω 110mA 640nF 11.8mH 184µH/Ω 135mA 640nF 7.8mH 150µH/Ω 0.77W 2.1µF 22.8mH 369µH/Ω 0.95W 2.1µF 15.1mH 301µH/Ω 3.76µF 22.8mH 369µH/Ω 3.76µF 15.1mH 301µH/Ω Revision date: Version Revision Prepared by: Page: 2015-01-22 V6 R0 9203 - Versão do produto 9203-003...
  • Page 31 Current max. 0.5 AAC / 0.3 ADC 0.5 AAC / 1 ADC Terminal (41..44 / 51..54) Umax 28 V Imax 135 mA Pmax 0.95 W Revision date: Version Revision Prepared by: Page: 2015-01-22 V6 R0 9203 - Versão do produto 9203-003...

  • Page 32: Fm Installation Drawing

    LERBAKKEN 10, 8410 RØNDE DENMARK FM Installation drawing For safe installation of 9203 the following must be observed. The module shall only be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area.
  • Page 33 32 VAC / 32VDC Power max. 62.5 VA / 32 W 16 VA / 32 W Current max. 0.5 AAC / 0.3 ADC 0.5 AAC / 1 ADC Revision date: Version Revision Prepared by: Page: 2015-01-22 V6R0 9203 - Versão do produto 9203-003...
  • Page 34 32 VAC / 32 VDC Power max. 62.5 VA / 32 W 16 VA / 32 W Current max. 0.5 AAC / 0.3 ADC 0.5 AAC / 1 ADC Revision date: Version Revision Prepared by: Page: 2015-01-22 V6R0 9203 - Versão do produto 9203-003...
  • Page 35 Para a instalação de trilho de energia na Zona 2, apenas o trilho de alimentação Rail 9400 fornecido pela Unidade de Controle de Potência 9410 é permitido. Revision date: Version Revision Prepared by: Page: 2016-02-10 V7 R0 9203 - Versão do produto 9203-003...
  • Page 36 Potência máx. 62,5 VA / 32 W 16 VA / 32 W Corrente máx. 0,5 AAC / 0,3 ADC 0,5 AAC / 1 ADC Revision date: Version Revision Prepared by: Page: 2016-02-10 V7 R0 9203 - Versão do produto 9203-003...
  • Page 37 110mA 640nF 11.8mH 135mA 640nF 7.8mH 2.1 µ F 369 µ H/ Ω 2.1 µ F 301 µ H/ Ω 0.77W 22.8mH 0.95W 15.1mH Revision date: Version Revision Prepared by: Page: 2016-02-10 V7 R0 9203 - Versão do produto 9203-003...

  • Page 38: Desenho De Instalaçao Inmetro

    Data Notas 1707 Especificações para máx. potência necessária dicionada Novo certificado e desenho de instalação INMETRO Todos os clientes poderão declarar uma reclamação através do telefone 0XX19-3429-7890 ou email suporte@tsie.com.br ou pelo site: http://technosupply.com.br/suporte-tecnico 9203 - Versão do produto 9203-003...

  • Page 39: Safety Manual

    SAFETY MANUAL SOLENOID / ALARM DRIVER 9203 This safety manual is valid for the following product versions: 9203-001 9203-002 9203-003 Version No. V5R0...
  • Page 41 9203 Solenoid / Alarm Driver Safety Manual 0. CONTENTS 1. Observed standards ......................2. Acronyms and abbreviations ..................3. Purpose of the product ....................4. Assumptions and restrictions for use of the product ......... 4.1 Basic safety specifications ................. 4.2 Associated equipment ..................

  • Page 42: Observed Standards

    Safety Manual 9203 Solenoid / Alarm Driver 1. Observed standards Standard Description Functional Safety of electrical / electronic / programmable IEC 61508 electronic safety-related systems IEC 61508- Part 2: Requirements for electrical / electronic / programmable 2:2000 electronic safety-related systems...

  • Page 43: Purpose Of The Product

    Monitoring of internal error events via the individual status relay and/or a collective electronic signal via the power rail. The 9203 has been designed, developed and certified for use in SIL 2 applications according to the requirements of IEC 61508.

  • Page 44: Safe Parameterisation

    Hardware Fault Tolerance (HFT) Component Type SIL capability SIL 2 Description of the “Safe State” De-energised Note : The 9203 contains no lifetime limiting components, therefore the PFH figures are valid for up to 12 years, according to IEC 61508. Version No. V5R0...

  • Page 45: Hardware And Software Configuration

    11. Procedures to repair or replace the product Any failures that are detected and that compromise functional safety should be reported to the sales department at PR electronics A/S. Repair of the device and replacement of circuit breakers must be done by PR electronics A/S only.

  • Page 46: Documentation For Routing Diagram

    The routing diagram is shown in section 16.2. 13.1 In general When configuring the 9203, you will be guided through all parameters and you can choose the settings which fit the application. For each menu there is a scrolling help text which is automatically shown in line 3 on the display.

  • Page 47: Display Setup

    9203 Solenoid / Alarm Driver Safety Manual 13.4.1 Display setup Here you can adjust the brightness contrast and the backlight. Setup of tag numbers with 5 alphanumerics. Selection of functional readout in line 2 and 3 of the display - choose between readout of digital output or tag no.

  • Page 48: Safe Parameterisation - User Responsibility

    Safety Manual 9203 Solenoid / Alarm Driver 14 Safe parameterisation - user responsibility 14.1 Safety-related configuration parameters Parameters Value Description CH1.FUN DIR / INV Direct / inverted channel function CH2.FUN. DIR / INV Direct / inverted channel function PASSW 0 - 9999...

  • Page 49: If Password Is Set

    10 shall be used. 15. Fault reaction and restart condition When the 9203 detects a fault the output will go to Safe State, in which the safety output will go to ”de-energised”. For device faults there are 2 ways of bringing the device out of Safe State.

  • Page 50: User Interface

    Safety Manual 9203 Solenoid / Alarm Driver 16 User interface 16.1 Scrolling help texts in display line 3 [[01] Set correct password [02] Enter advanced setup? [06] Enter language setup Enter password setup Enter display setup Enter SIL setup [07]...
  • Page 51 9203 Solenoid / Alarm Driver Safety Manual ROUTING DIAGRAM If no key is activated for 1 minute, the display will return to the default state 1.0 without saving configuration changes. Increase value / choose next parameter Decrease value / choose previous parameter...

  • Page 52: Routing Diagram - Advanced Settings (Adv.set)

    Safety Manual 9203 Solenoid / Alarm Driver 16.3 Routing diagram - Advanced settings (ADV.SET) To default state 1.0 Verify SIL configuration Version No. V5R0...

  • Page 53: Connections Diagram

    9203 Solenoid / Alarm Driver Safety Manual 17 Connections diagram Supply and Power rail status relay connections 31 32 33 34 91 92 93 94 95 N.C. Error Gnd. Gnd. +24 V +24 V NC = No connection INPUTS - 9203xxx:...
  • Page 54 Safety Manual 9203 Solenoid / Alarm Driver INPUTS - 9203xxx1: Switch V+ with pull-down Active input 11 12 13 14 11 12 13 14 11 12 13 14 11 12 13 14 Switch with pull-down with pull-down Active input 11 12 13 14...
  • Page 55 9203 Solenoid / Alarm Driver Safety Manual Outputs - 9203xxxx: Solenoid, ON / OFF Acoustic alarm 41 42 43 44 41 42 43 44 41 42 43 44 Solenoid, ON / OFF Acoustic alarm 51 52 53 54 51 52 53 54 51 52 53 54 Version No.
  • Page 56 We are near you, all over the world Our trusted red boxes are supported wherever you are All our devices are backed by expert service and a 5-year business with a global reach. This means that we are warranty. With each product you purchase, you receive always nearby and know your local markets well.
  • Page 57 Beneficie-se hoje do conceito PERFORMANCE MADE SMARTER A PR electronics é a empresa líder em tecnologia especializada em tornar os controles de processos industriais mais seguros, mais confiáveis e mais eficientes. Desde 1974 temos nos dedicado a aperfeiçoar nossa principal competência de inovar tecnologia de alta precisão com baixo consumo de energia.
