PR electronics 9203 Safety Manual

Solenoid / alarm driver
Hide thumbs Also See for 9203:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual, Safety Manual

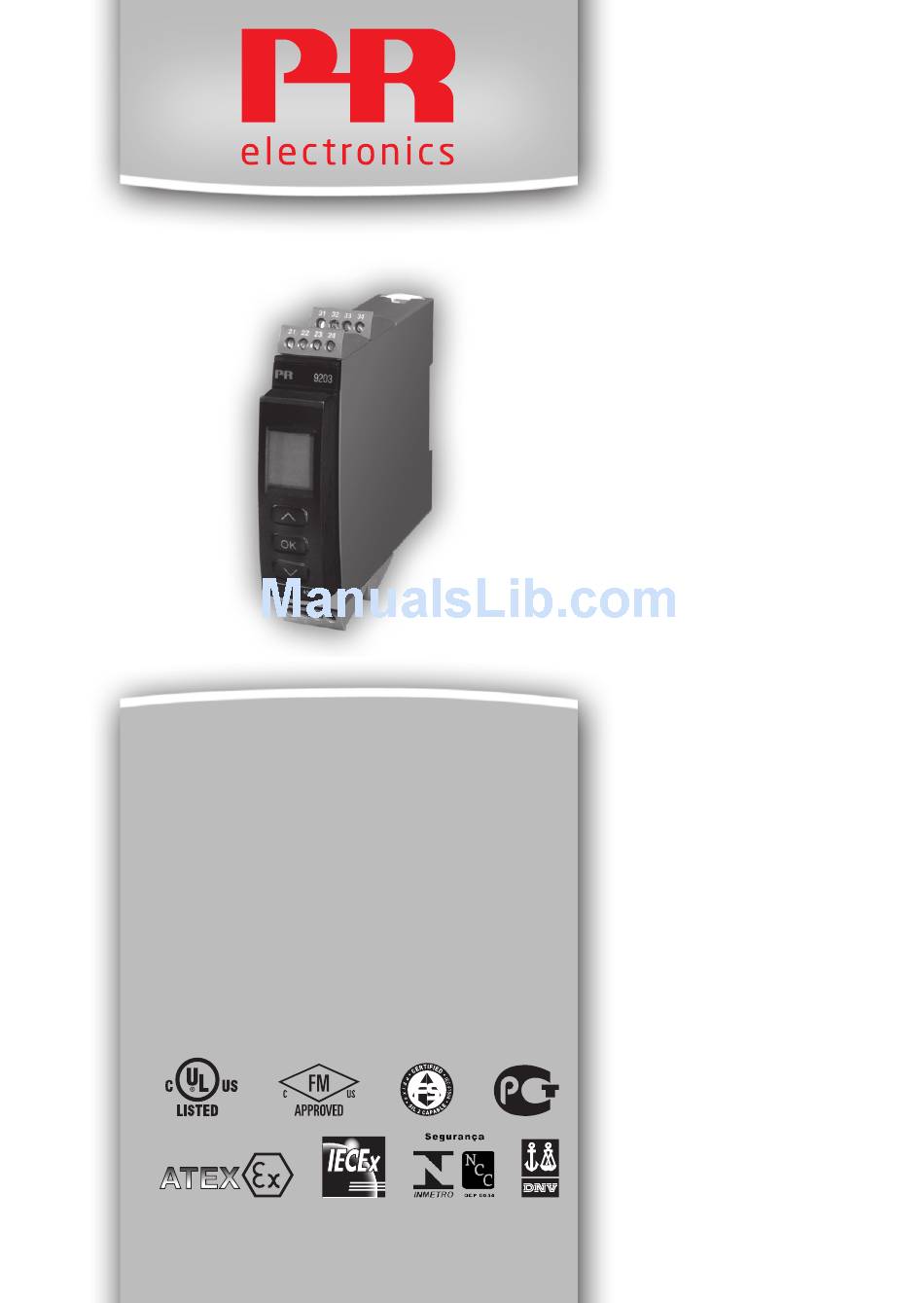

9 2 0 3
S o l e n ó i d e /
d r i v e r d e a l a r m e
N o . 9 2 0 3 V 1 0 3 - B R
V e r s ã o d o p r o d u t o :
9 2 0 3 - 0 0 2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 9203 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for PR electronics 9203

Summary of Contents for PR electronics 9203

  • Page 1 9 2 0 3 S o l e n ó i d e / d r i v e r d e a l a r m e N o . 9 2 0 3 V 1 0 3 - B R V e r s ã...
  • Page 2 A PR electronics oferece uma grande variedade de equipamentos condicionadores de sinais digitais e analógicos para automação industrial. A Variedade de produtos inclui Isoladores, Display, Interfaces Ex, Transmissores de Temperatura e Equipamentos Universais. Você pode confiar nossos produtos nos ambientes mais extremos com ruído elétrico, vibrações e oscilações de temperatura,...

  • Page 3: Table Of Contents

    Textos de ajuda na linha 3 do display ........... 18 Apêndice ..................... 19 Desenho de Instalação IECEx ............20 Desenho de Instalação ATEX ............23 Desenho de Instalação FM .............. 26 Desenho de Instalação INMETRO ..........28 Safety Manual ..................31 9203 - Versão do produto 9203-002...

  • Page 4: Aviso

    Montagem geral, conexão e desconexão de fios. Solução de problemas do módulo. Reparo do módulo e substituição de circuitos danificados devem ser feitos apenas pela PR electronics a/S. aviSo Não abra a placa frontal do equipamento de forma que possa cau- sar dano no conector do display / programador frontal PR 4501.
  • Page 5 Durante a calibração e ajustes, a medição e conexão de tensões externas devem ser realizadas de acordo com as especificações do manual. O técnico deve usar ferramentas e instrumentos que são seguros para uso. 9203 - Versão do produto 9203-002...

  • Page 6: Como Desmontar O Sistema 9000

    água destilada. ReSPonSaBilidade Na medida em que as instruções deste manual não sejam estritamente observadas, o cliente não pode avançar uma demanda contra a PR Electronics A/S após o contrato de venda ter sido aceita. como deSmontaR o SiStema 9000 figura 1: Levantando o botão de trava,...

  • Page 7: Recursos Avançados

    • O 9203 é controlado por um sinal NPN/PNP ou sinal chaveado. • Monitoramento de erros internos via status individual de relé e/ou sinal eletrônico coletivo via trilho de tensão. • O 9203 foi fabricado, desenvolvido e certificado para uso em aplicações de SIL 2 cumprindo os requerimentos do IEC 61508. características técnicas • LEDs frontais verde e amarelo/vermelho indicam status de operação e defeito de funcionamento.

  • Page 8: Aplicações

    Status do equipamento Alimentação via Zona 0, 1, 2, trilho de tensão 20, 21, 22, M1 & Cl. I/II/III, div. 1 Zona 2 / Cl. 1, div. 2, gr. A-D ou área segura gr. A-G 9203 - Versão do produto 9203-002...

  • Page 9: Display Pr 4501 / Programação Frontal

    (3.33 mm) mostra saída para canal 2 (ON / OFF), e a linha 4 mostra se o equipa- mento é SIL-bloqueado. • A fim de proteger a configuração contra mudanças não autorizadas, o acesso ao menu pode ser bloqueado através de uma senha. montagem / instalação • Clique no 4501 em frente ao 9203. 9203 - Versão do produto 9203-002...

  • Page 10: Ordem: 9203B

    Dimensões, sem display frontal (AxLxP) ..109 x 23,5 x 104 mm Dimensões, com display frontal (AxLxP) ..109 x 23,5 x 116 mm Grau de proteção ............IP20 Peso ................170 g / 185 g com 4501 9203 - Versão do produto 9203-002...
  • Page 11 Saída relé: Status do relé em área segura: Tensão máxima ..........125 VAC / 110 VDC Corrente máxima ..........0,5 A AC / 0,3 A DC Tensão máxima ..........62,5 VA / 32 W 9203 - Versão do produto 9203-002...
  • Page 12 ATEX 94/9/EC ............KEMA 07ATEX0147 X IECEx ................IECEx KEM 09.0001X c FM us ................. 3035277-C INMETRO ..............NCC 12.1306 X GOST Ex Segurança funcional: SIL 2 Certificada & Totalmente Avaliada de acordo com IEC 615088 9203 - Versão do produto 9203-002...

  • Page 13: Visualização No Hardware 4501 / Erro De Software

    4501 / erro de software Leitura de erro de hardware: Pesquisa de erro Leitura Causa Teste de comunicação 4501 / 9203 NO.CO Erro de conexão Erro de configuração ou incompatibi- Erro EEPROM - checar configuração FL.ER lidade crc, configuração de recuperação é...

  • Page 14: Conexões

    Solenóide, ON / OFF Alarme acústico 41 42 43 44 41 42 43 44 41 42 43 44 Solenóide, ON / OFF Alarme acústico 51 52 53 54 51 52 53 54 51 52 53 54 9203 - Versão do produto 9203-002...

  • Page 15: Diagrama De Bloco

    Bloco 9203 - Versão do produto 9203-002...

  • Page 16: Indicações De Erro De Sinal Sem Display Frontal

    Documentação de diagrama de encaminhamento. no geral Quando configurar o 9203, você será guiado através de todos os parâmetros e você pode escolher os ajustes para colocar na aplicação. Para cara menu há textos de ajuda que são automaticamente mostrados na linha 3 do display.
  • Page 17 Você pode escolher entre UK, DE, FR, IT, ES, SE e DK. nível de integridade de Segurança (Sil): Veja o manual de segurança para detalhes. 9203 - Versão do produto 9203-002...

  • Page 18: Diagrama De Encaminhamento

    Linha 2 e 3 símbolos: — ON = canal 1 ON ˜ OFF = canal 2 OFF. Símbolos da linha 4: Dot estática = bloqueado por SIL. Dot piscando = sem bloqueio SIL. = saída está ativa. 9203 - Versão do produto 9203-002...
  • Page 19 9999 OPEN Verificar configuração SIL 2008 LOCK SETUP EN.SIL NEW.PAS CONFIG SIL.OK Txt 06 Txt 14 Txt 16 Txt 13 ....9203 - Versão do produto 9203-002...

  • Page 20: Configurações Avançadas (Adv.set)

    Habilitar configuração de bloqueio SIL [15] Habilitar senha de proteção? [16] Configurar nova senha [17] Selecionar linguagem [20] Sem comunicação - checar as conexões [21] Erro EEPROM - checar configuração [22] Erro de hardware 9203 - Versão do produto 9203-002...

  • Page 21: Apêndice

    Safety manual 9203 - Versão do produto 9203-002...
  • Page 22 For installation on Power Rail in Zone 2, only Power Rail type 9400 supplied by Power Control Unit type 9410 (Type Examination Certificate KEMA 07ATEX0152 X) is allowed. Revision date: Version Revision Prepared by: Page: 2011-11-20 V5 R0 9203 - Versão do produto 9203-002...
  • Page 23 Power max. 62.5 VA / 32 W 16 VA / 32 W Current max. 0.5 AAC / 0.3 ADC 0.5 AAC / 1 ADC Revision date: Version Revision Prepared by: Page: 2011-11-20 V5 R0 9203 - Versão do produto 9203-002...
  • Page 24 2.9mH 46µH/Ω 110mA 640nF 11.8mH 184µH/Ω 135mA 640nF 7.8mH 150µH/Ω 0.77W 2.1µF 22.8mH 369µH/Ω 0.95W 2.1µF 15.1mH 301µH/Ω 3.76µF 22.8mH 369µH/Ω 3.76µF 15.1mH 301µH/Ω Revision date: Version Revision Prepared by: Page: 2011-11-20 V5 R0 9203 - Versão do produto 9203-002...
  • Page 25 For Installation in Zone 2 / Division 2 the following must be observed. The 4501 programming module is to be used solely with PR electronics modules. It is important that the module is undamaged and has not been altered or modified in any way. Only 4501 modules free of dust and moisture shall be installed.
  • Page 26 4501 9203 Supply / Input 91 92 93 94 95 (terminal 11,12,13,14) Power (terminal 31,32,33,34) Rail (terminal 91,92,93,94,95) : 253 V, max. 400 Hz Revision date: Version Revision Prepared by: Page: 2011-11-20 V5 R0 9203 - Versão do produto 9203-002...
  • Page 27 2.9mH 46µH/Ω 110mA 640nF 11.8mH 184µH/Ω 135mA 640nF 7.8mH 150µH/Ω 0.77W 2.1µF 22.8mH 369µH/Ω 0.95W 2.1µF 15.1mH 301µH/Ω 3.76µF 22.8mH 369µH/Ω 3.76µF 15.1mH 301µH/Ω Revision date: Version Revision Prepared by: Page: 2011-11-20 V5 R0 9203 - Versão do produto 9203-002...
  • Page 28 + Li cable 9203 91 92 93 94 95 Power Rail Supply / Input (terminal 11,12,13,14) (terminal 31,32,33,34) (terminal 91,92,93,94,95) : 253V, max. 400Hz Revision date: Version Revision Prepared by: Page: 2011-11-20 V5 R0 9203 - Versão do produto 9203-002...
  • Page 29 Warning: Do not mount or remove modules from the Power Rail when an explosive gas mixture is present. Revision date: Version Revision Prepared by: Page: 2011-11-20 V5 R0 9203 - Versão do produto 9203-002...
  • Page 30 Para a instalação de trilho de energia na Zona 2, apenas o trilho de alimentação Rail 9400 fornecido pela Unidade de Controle de Potência 9410 é permitido. Revision date: Version Revision Prepared by: Page: 2013-05-31 V5 R0 9203 - Versão do produto 9203-002...
  • Page 31 Potência máx. 62,5 VA / 32 W 16 VA / 32 W Corrente máx. 0,5 AAC / 0,3 ADC 0,5 AAC / 1 ADC Revision date: Version Revision Prepared by: Page: 2013-05-31 V5 R0 9203 - Versão do produto 9203-002...
  • Page 32 9203QB01 LERBAKKEN 10, 8410 RØNDE DENMARK 9203B1A, 9203B1B 9203B2A Lo/Ro Lo/Ro Terminais 41-42/51- Terminais 41-42 80nF 4.2mH 54 µ H/ Ω 80nF 2.69mH 44 µ H/ Ω 218 µ H/ Ω 176 µ H/ Ω 93 mA 640nF 16.8mH 115mA 640nF 10.8mH 0.65W...

  • Page 33: Safety Manual

    Safety manual Solenoid / alarm driver 9203 this safety manual is valid for the following product versions: 9203-001 9203-002 Version No. V4R0...
  • Page 34 9203 Solenoid / Alarm Driver Safety Manual 0. ContentS 1. Observed standards ................2. Acronyms and abbreviations ..............3. Purpose of the product ................4. Assumptions and restrictions for use of the product......4.1 Basic safety specifications ............. 4.2 Associated equipment ..............

  • Page 35: Observed Standards

    Safety Manual 9203 Solenoid / Alarm Driver 1. observed standards Standard Description Functional Safety of electrical / electronic / programmable IEC 61508 electronic safety-related systems IEC 61508- Part 2: Requirements for electrical / electronic / programmable 2:2000 electronic safety-related systems...

  • Page 36: Purpose Of The Product

    Monitoring of internal error events via the individual status relay and/or a collective electronic signal via the power rail. The 9203 has been designed, developed and certified for use in SIL 2 applications according to the requirements of IEC 61508.

  • Page 37: Safe Parameterisation

    Hardware Fault Tolerance (HFT) Component Type SIL capability SIL 2 Description of the “Safe State” De-energised Note : The 9203 contains no lifetime limiting components, therefore the PFH figures are valid for up to 12 years, according to IEC 61508. Version No. V4R0...

  • Page 38: Hardware And Software Configuration

    11. Procedures to repair or replace the product Any failures that are detected and that compromise functional safety should be reported to the sales department at PR electronics A/S. Repair of the device and replacement of circuit breakers must be done by PR electronics A/S only.

  • Page 39: Documentation For Routing Diagram

    The routing diagram is shown in section 16.2. 13.1 in general When configuring the 9203, you will be guided through all parameters and you can choose the settings which fit the application. For each menu there is a scrolling help text which is automatically shown in line 3 on the display.

  • Page 40: Display Setup

    9203 Solenoid / Alarm Driver Safety Manual 13.4.1 display setup Here you can adjust the brightness contrast and the backlight. Setup of tag numbers with 5 alphanumerics. Selection of functional readout in line 2 and 3 of the display - choose between readout of digital output or tag no.

  • Page 41: Safe Parameterisation - User Responsibility

    Safety Manual 9203 Solenoid / Alarm Driver 14 Safe parameterisation - user responsibility 14.1 Safety-related configuration parameters Parameters value description CH1.FUN DIR / INV Direct / inverted channel function CH2.FUN. DIR / INV Direct / inverted channel function PASSW 0 - 9999...

  • Page 42: If Password Is Set

    10 shall be used. 15. fault reaction and restart condition When the 9203 detects a fault the output will go to Safe State, in which the safety output will go to ”de-energised”. For device faults there are 2 ways of bringing the device out of Safe State.

  • Page 43: User Interface

    Safety Manual 9203 Solenoid / Alarm Driver 16 user interface 16.1 Scrolling help texts in display line 3 [[01] Set correct password [02] Enter advanced setup? [06] Enter language setup Enter password setup Enter display setup Enter SIL setup [07]...
  • Page 44 9203 Solenoid / Alarm Driver Safety Manual routing diagram If no key is activated for 1 minute, the display will return to the default state 1.0 without saving configuration changes. 1 Increase value / choose next parameter 2 Decrease value / choose previous parameter 3 Accept the chosen value and proceed to the next menu Hold 3 Back to previous menu / return to menu 1.0 without saving...

  • Page 45: Routing Diagram - Advanced Settings (Adv.set)

    Safety Manual 9203 Solenoid / Alarm Driver 16.3 routing diagram - advanced settings (adv.Set) DISP, PASS, LOAD LANG, D.OUT DISP TAG1 TAG2 LOAD SETUP CONTRA LIGHT VALVE 5 VALVE 6 DISP Txt 6 Txt 9 Txt 10 Txt 11 Txt 11...

  • Page 46: Connections Diagram

    9203 Solenoid / Alarm Driver Safety Manual 17 Connections diagram Supply and Power rail status relay connections 31 32 33 34 91 92 93 94 95 N.C. Error Gnd. Gnd. +24 V +24 V inputs: NC = No connection Special PNP...
  • Page 47 displays Displays programáveis com uma grande variedade de entradas e saídas para visualização de temperatura, volume, peso, etc. Linearização de fábrica, escala, e diferentes funções de medição para programação via software PReset. interfaces ex Interfaces para sinais analógicos e digitais assim como sinais HART entre sensores / conversores I/P / ®...
