Návod k montáži a použití
Montážní návod
Instalace, elektrické připojení a první uvedení do
provozu smí provádět pracovník s odpovídající
kvalifikací (dle vyhl. 50/78 Sb.).

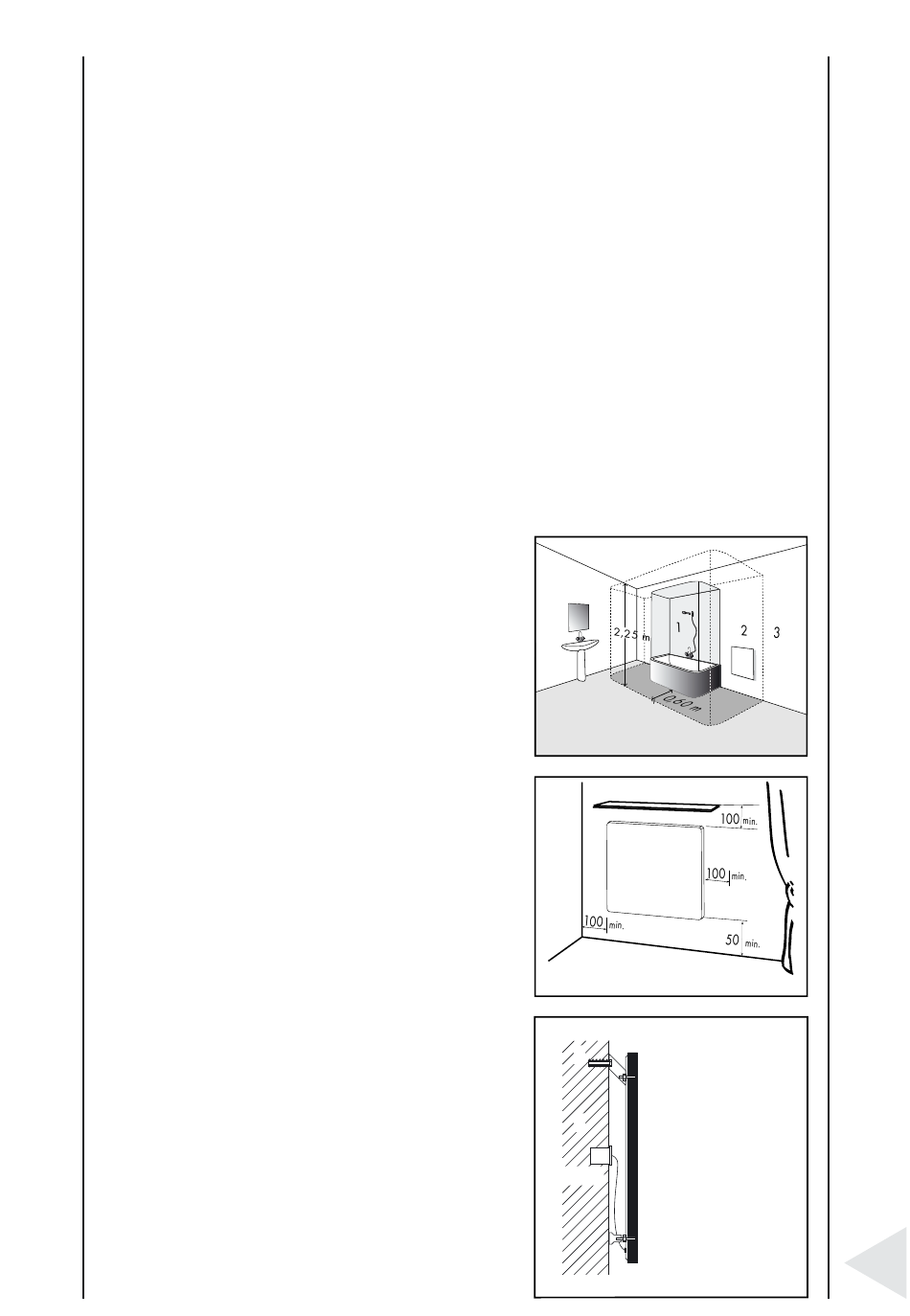

Odstupy
Odstup spodní hrany spotřebiče od podlahy nesmí
být menší než 50 mm. Odstup na stranu, např.
k nábytku, musí být minimálně 100 mm a směrem
nahoru minimálně 100 mm (viz. obr. 2).
V koupelnách musí být panel instalován ve shodě
s ČSN 33 2000-7-701 a smí být umístěn v souladu
s obr. 1 v zónách 2 a 3.
Panel je zařízení třídy II a je chráněn proti stříkající
vodě, krytí IP 44. Panel nesmí být umístěn přímo pod
zásuvkou elektrického proudu.
El. instalaci je nutné vybavit 2 pólovým vypínáním,
u něhož se vzdálenost rozpojených kontaktů rovná
min. 3 mm (tuto podmínku splňuje termostat Fenix
Therm 100).
obr. 1
rozměry jsou v mm
2
1 mramorový panel
5
2 konzoly
3 stavěcí opěrky
4 4 stěna
1
5 hmoždinky s vruty
6
6 připojovací
230 V
krabice
3
obr. 2
CZ
obr. 3
1
