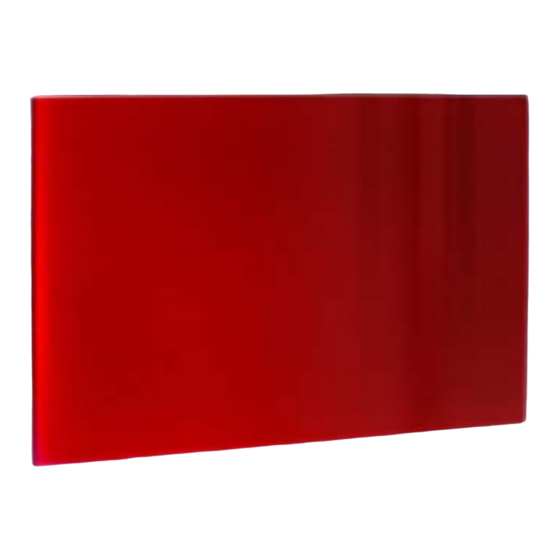

- Page 1 N183/R10 (18.07.17) Návod k montáži a použití / Mounting and operating instructions GR panel Skleněný panel Glass panel...
- Page 2 Důležité bezpečnostní pokyny — VÝSTRAHA : Jestli-že je sklo poškozeno, topidlo se nesmí používat. • V žádném případě panel nezakrývejte. Nápis„NEZAKRÝVAT“ upozorňuje, že jakýkoliv • materiál, kterým je zakryt panel může způsobit požár. Věnujte pozornost výběru správného typu kotvících prvků (hmoždinek), zejména u sád- •...
-
Page 3: Montážní Návod
Montážní návod Instalace, elektrické připojení a první uvedení do provozu smí provádět pracovník s odpovídající kvalifikací (dle vyhl. 50/78 Sb.). Panely jsou určeny k montáži na stěnu. Jiný způsob montáže musí být konzultován s výrobcem. Odstupy Odstup spodní hrany spotřebiče od podlahy nesmí být menší než 50 mm, doporučeno 150 mm. -
Page 4: E Lektrická Instalace
obr. 5 obr. 6 (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) 1035 1085 lektrická instalace Panel je vybaven dvoužilovým kabelem na 1/N 230 V / 50 Hz. Přívodní vodiče mohou být opatřeny vidlicí (exportní trhy), odstranění vidlice a zkrácení přívodního vodiče není důvodem pro ztrátu záruky. Barevné... -
Page 5: Technické Údaje
Rozměry (mm) Hmotnost Výkon Proud Napětí Třída Krytí (DxŠxH) (kg) (V) AC ochrany GR 300 700x500x12 GR 500 900x600x12 230 V IP 44 GR 700 1100x600x12 GR 900 1200x800x12 • Panel je možné montovat na podklady třídy hořlavosti C, D. -
Page 6: Záruční Podmínky
Fenix Trading s.r.o. Jaroslava Ježka 1338/18a, 790 01 Jeseník Slezská 2, 790 01 Jeseník tel.: +420 584 495 442, fax: +420 584 495 431 tel.: +420 584 495 304, fax: +420 584 495 303 e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.eu e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.eu... -
Page 7: Important Safety Instructions - Warning
Important safety instructions - WARNING If the glass is damaged, the heating device cannot be used. • In no case do cover the panel. The notice „DO NOT COVER" warns that any material, • by which the panel is covered, can cause the fire. ¨ Be careful to choose the right type of anchoring element (wall plug), particularly when •... -
Page 8: Mounting Instructions
Mounting instructions Installation, electric connection and first commissioning can by performed by worker with adequate qualification. Panels are intended for installation on a wall. The manufacturer must be consulted before any other form of installa- tion is attempted. Distances Distance of the lower edge of the appliance from the floor must not be smaller than 50 mm, 150 mm recommended. -
Page 9: Electrical Installation
Pic.6 Pic.5 (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) 1035 1085 Electrical installation The panel is equipped with two core cables for 1/N 230 V / 50 Hz. The cable can be fitted with a plug (export markets), removal of the plug and shortening of the supply lead will not result in loss of warranty Coloured marking of conductors: Phase - brown,... -
Page 10: Technical Data
Dimensions (mm) Weight Power Current Voltage Protection Protection (LxWxD) (kg) (V) AC class GR 300 700x500x12 GR 500 900x600x12 230 V IP 44 GR 700 1100x600x12 GR 900 1200x800x12 • The panel may be mounted on the grounds of the flammability class C, D. -
Page 11: Conditions Of Guarantee
Conditions of guarantee The supplier provides for the products 24-month-guarantee since sale-by date. The guarantee does not refer to defects caused by transport, careless handling and unauthorized mounting. The guarantee does not also refer to unauthorized intervention in panel and to ordinary wear and tear of the product. - Page 12 Fenix Trading s.r.o. Jaroslava Ježka 1338/18a, 790 01 Jeseník Slezská 2, 790 01 Jeseník tel.: +420 584 495 442, fax: +420 584 495 431 tel.: +420 584 495 304, fax: +420 584 495 303 e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.eu e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.eu...
