Bedienungsanleitung
Montageanleitung
Installation, Elektroanschluss und erste Inbetrieb-
nahme darf nur ein Fachmann mit entsprechender
Qualifikation vornehmen.

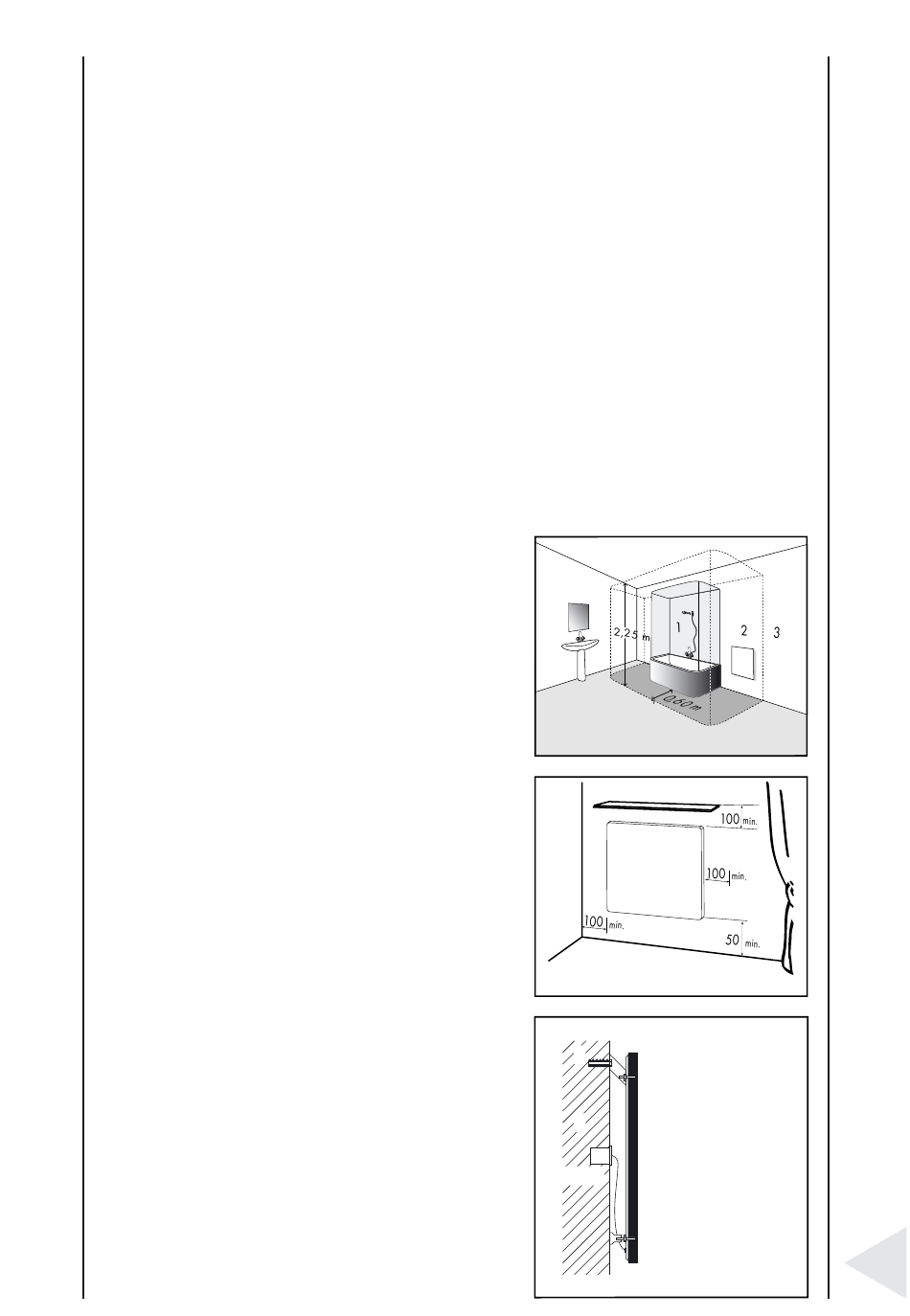

Abstände
Der Abstand der unteren Kante des Elektrogeräts
zum Fußboden darf nicht geringer als 50 mm sein.
Der Seitenabstand, z.B. zu Möbeln und der Abstand
nach oben muss mindestens 100 mm betragen
(siehe Abb. 2).
In Badezimmern muss der Heizkörper in Überein-
stimmung mit den Normen installiert werden und darf
laut Abb 1. nur in den Zonen 2 und 3 platziert werden.
Der Heizkörper ist ein Gerät der Klasse II und ist
durch die Abdeckung IP44 gegen Spritzwasser
geschützt. Die Heizplatte darf nicht direkt unter
einer Elektrosteckdose angebracht werden.
Die Elektroinstallation ist mit einer zweipoligen
Abschaltung auszustatten, bei der die Mindestent-
fernung der unterbrochenen Kontakte 3 mm beträgt
(diese Bedingung erfüllt der Thermostat Fenix
Therm 100).
Abb. 1
Maße sind in mm
2
1 Marmorplatte
5
2 Konsolen
3 verstellbare
Tragstützen
4
1
4 Wand
6
5 Dübel mit
230 V
Holzschrauben
6 Anschlussdose
3
Abb. 2
D
Abb. 3
