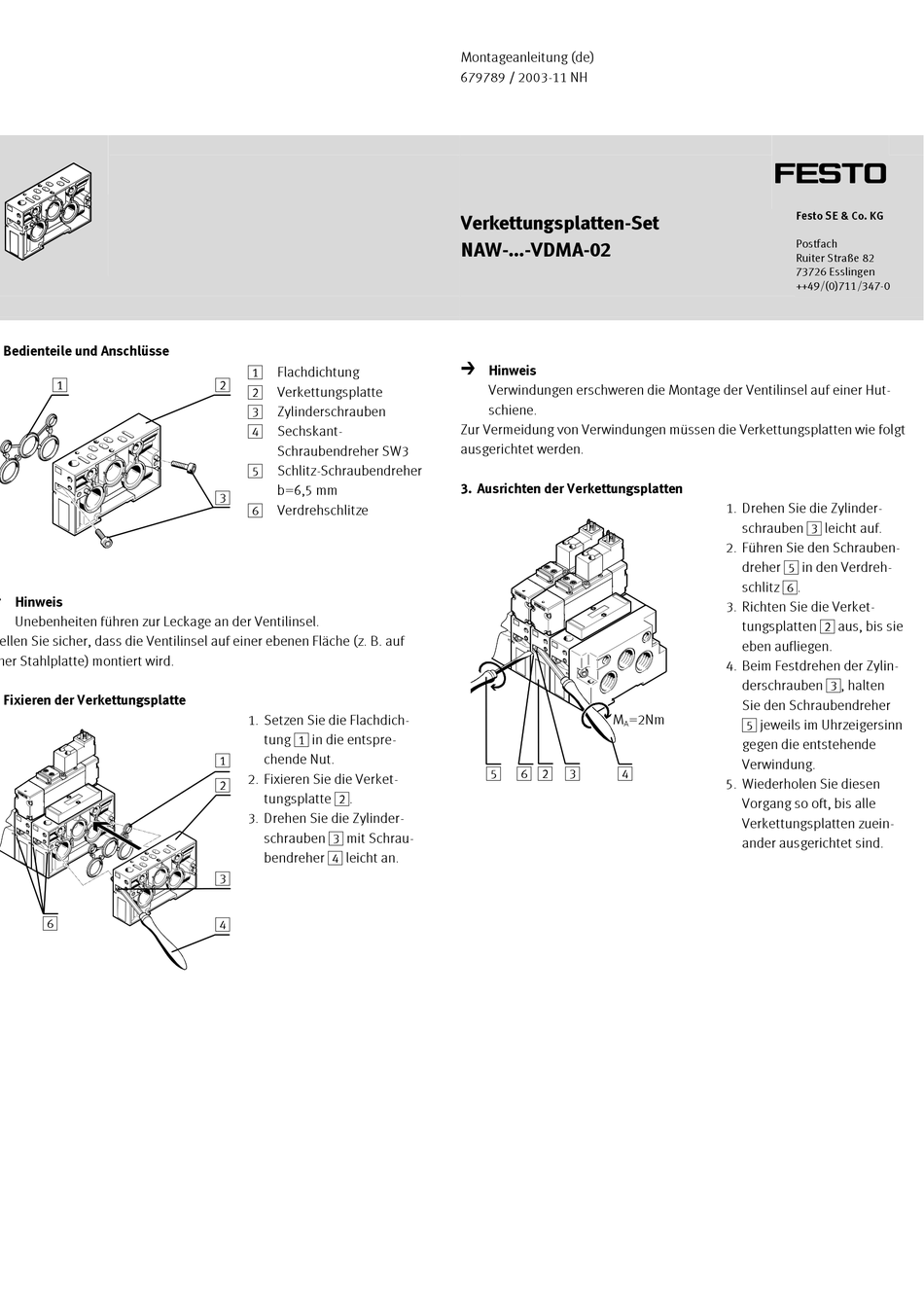

Festo NAW VDMA-02 Series Mounting Instructions

1. Bedienteile und Anschlüsse
1
Hinweis
Unebenheiten führen zur Leckage an der Ventilinsel.
Stellen Sie sicher, dass die Ventilinsel auf einer ebenen Fläche (z. B. auf
einer Stahlplatte) montiert wird.
2. Fixieren der Verkettungsplatte
6
Flachdichtung
1
2
Verkettungsplatte
2
Zylinderschrauben
3
Sechskant-
4
Schraubendreher SW3
Schlitz-Schraubendreher
5
b=6,5 mm
3
Verdrehschlitze
6
1. Setzen Sie die Flachdich-
tung 1 in die entspre-
chende Nut.
1
2. Fixieren Sie die Verket-
2
tungsplatte 2.
3. Drehen Sie die Zylinder-
schrauben 3 mit Schrau-
bendreher 4 leicht an.
3
4
Montageanleitung (de)
679789 / 2003-11 NH

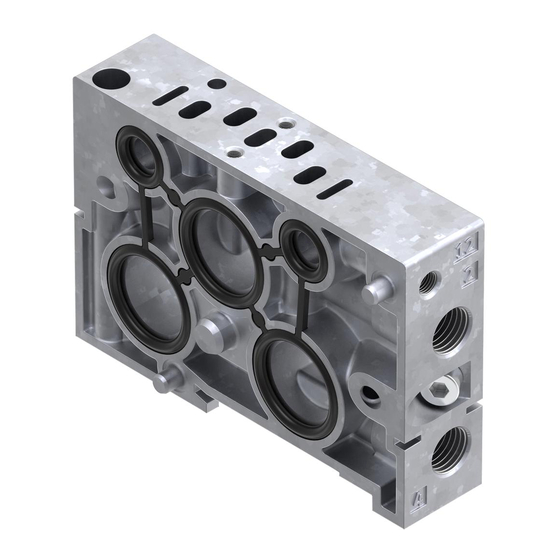

Verkettungsplatten-Set
NAW-...-VDMA-02
Hinweis
Verwindungen erschweren die Montage der Ventilinsel auf einer Hut-
schiene.
Zur Vermeidung von Verwindungen müssen die Verkettungsplatten wie folgt
ausgerichtet werden.
3. Ausrichten der Verkettungsplatten
M =2Nm
A
5 6 2 3 4
†‡
Festo SE & Co. KG
Postfach
Ruiter Straße 82
73726 Esslingen
++49/(0)711/347-0
1. Drehen Sie die Zylinder-
schrauben 3 leicht auf.
2. Führen Sie den Schrauben-
dreher 5 in den Verdreh-
schlitz 6.
3. Richten Sie die Verket-
tungsplatten 2 aus, bis sie
eben aufliegen.
4. Beim Festdrehen der Zylin-
derschrauben 3, halten
Sie den Schraubendreher
5 jeweils im Uhrzeigersinn
gegen die entstehende
Verwindung.
5. Wiederholen Sie diesen
Vorgang so oft, bis alle
Verkettungsplatten zuein-
ander ausgerichtet sind.
