Festo PEV-1/4A-WD Assembly Instructions

1. Montageteile
1
7 6 5
Warnung
Stellen Sie sicher, dass die Winkeldose stromlos montiert bzw. demon-
tiert wird.
2. Verkabeln der Winkeldose
Kabel-∅ 4,5-6,5 mm
max.
4x0,75 mm²
ca. 40 mm
7 6 5
2
1 Anschlusskabel
2 Zylinderschraube
3 Winkeldose
4 Anschlussplatte
3
5 Dichtung
6 Scheibe
7 Verschraubung PG9
8 Schlitzschraubendreher
4
9 Druckschalter 159259
PEV-1/4A-SW27
1. Isolieren Sie das Kabel 1
entsprechend ab. Verwenden
1
Sie vorzugsweise kurze Ader-
endhülsen.
8 2. Drehen Sie die Schraube 2
vollständig aus der Dose 3.
2
3
3. Drücken Sie die gelöste An-
8
schlussplatte 4 aus der Dose
3.
3
4
4. Setzen Sie die Anschlussplatte
4
4 auf den Druckschalter 9.
9
(Verdrehsicherung berücksich-
tigen)
5. Drehen Sie die Verschraubung
3
7 vollständig aus der Dose
7
3.
6. Führen Sie das Kabel 1 durch:
3
• die Verschraubung 7
• die Scheibe 6
1
• die Dichtung 5
• und die Dose 3.

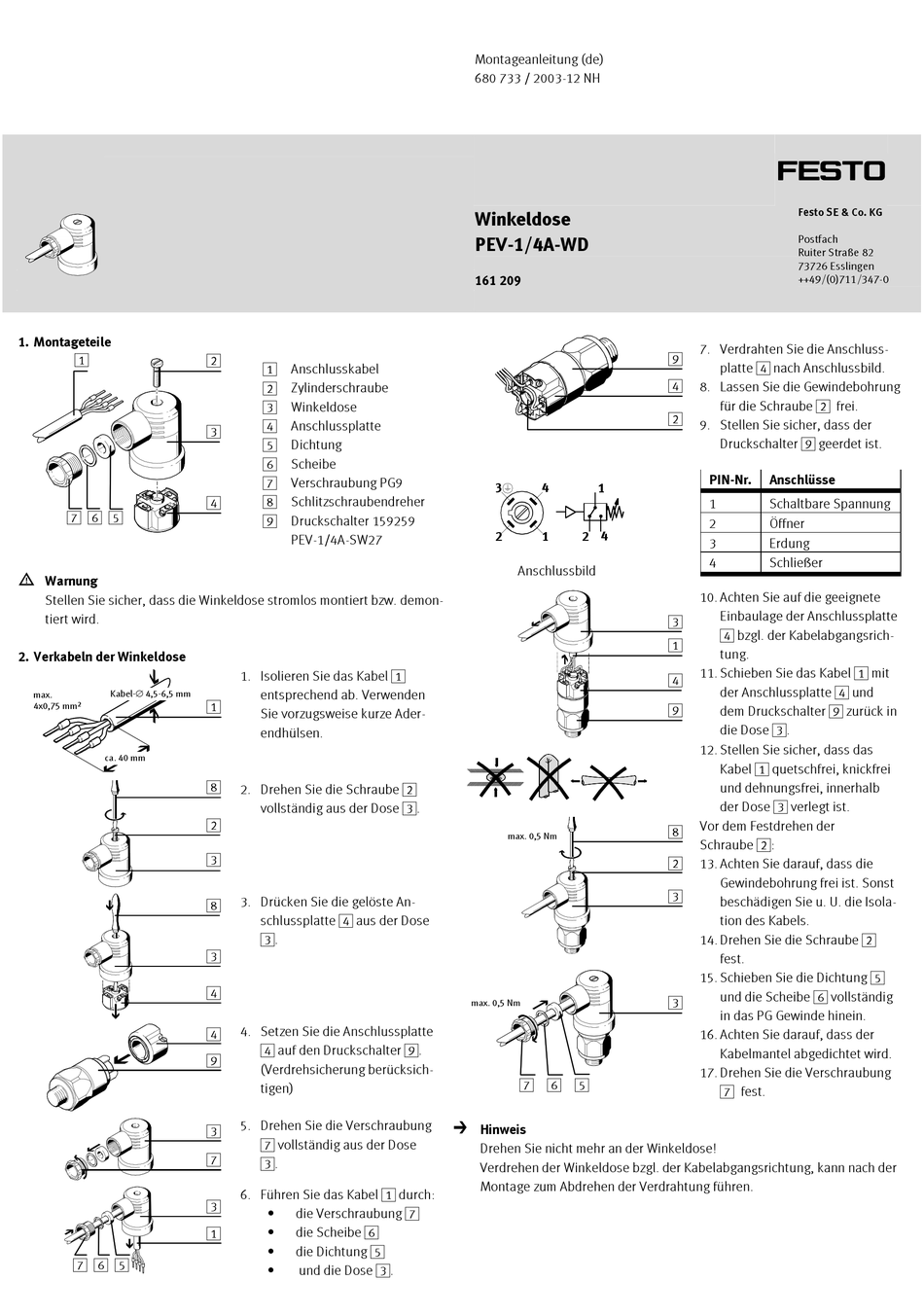

Montageanleitung (de)
680 733 / 2003-12 NH

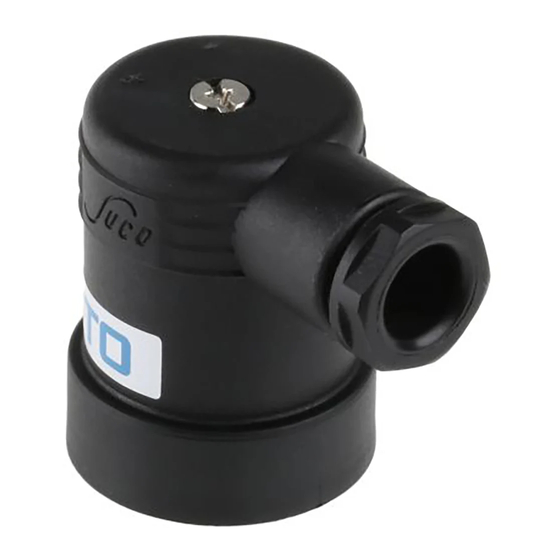

Winkeldose
PEV-1/4A-WD
161 209
4
1
3 4
1
2 1 2 4
Anschlussbild
max. 0,5 Nm
max. 0,5 Nm
7 6 5
Hinweis
Drehen Sie nicht mehr an der Winkeldose!
Verdrehen der Winkeldose bzgl. der Kabelabgangsrichtung, kann nach der
Montage zum Abdrehen der Verdrahtung führen.
†‡
Festo SE & Co. KG
Postfach
Ruiter Straße 82
73726 Esslingen
++49/(0)711/347-0
7. Verdrahten Sie die Anschluss-
9
platte 4 nach Anschlussbild.
4 8. Lassen Sie die Gewindebohrung
für die Schraube 2 frei.
2
9. Stellen Sie sicher, dass der
Druckschalter 9 geerdet ist.
PIN-Nr. Anschlüsse
1 Schaltbare Spannung
2 Öffner
3 Erdung
4 Schließer
10. Achten Sie auf die geeignete
Einbaulage der Anschlussplatte
3
4 bzgl. der Kabelabgangsrich-
1
tung.
11. Schieben Sie das Kabel 1 mit
4
der Anschlussplatte 4 und
dem Druckschalter 9 zurück in
9
die Dose 3.
12. Stellen Sie sicher, dass das
Kabel 1 quetschfrei, knickfrei
und dehnungsfrei, innerhalb
der Dose 3 verlegt ist.
Vor dem Festdrehen der
8
Schraube 2:
13. Achten Sie darauf, dass die
2
Gewindebohrung frei ist. Sonst
3
beschädigen Sie u. U. die Isola-
tion des Kabels.
14. Drehen Sie die Schraube 2
fest.
15. Schieben Sie die Dichtung 5
und die Scheibe 6 vollständig
3
in das PG Gewinde hinein.
16. Achten Sie darauf, dass der
Kabelmantel abgedichtet wird.
17. Drehen Sie die Verschraubung
7 fest.
