Al Ras - Monogram Advantium ZSB9131NSS Installation Instructions Manual

Preparación de la Instalación para el Montaje al Ras

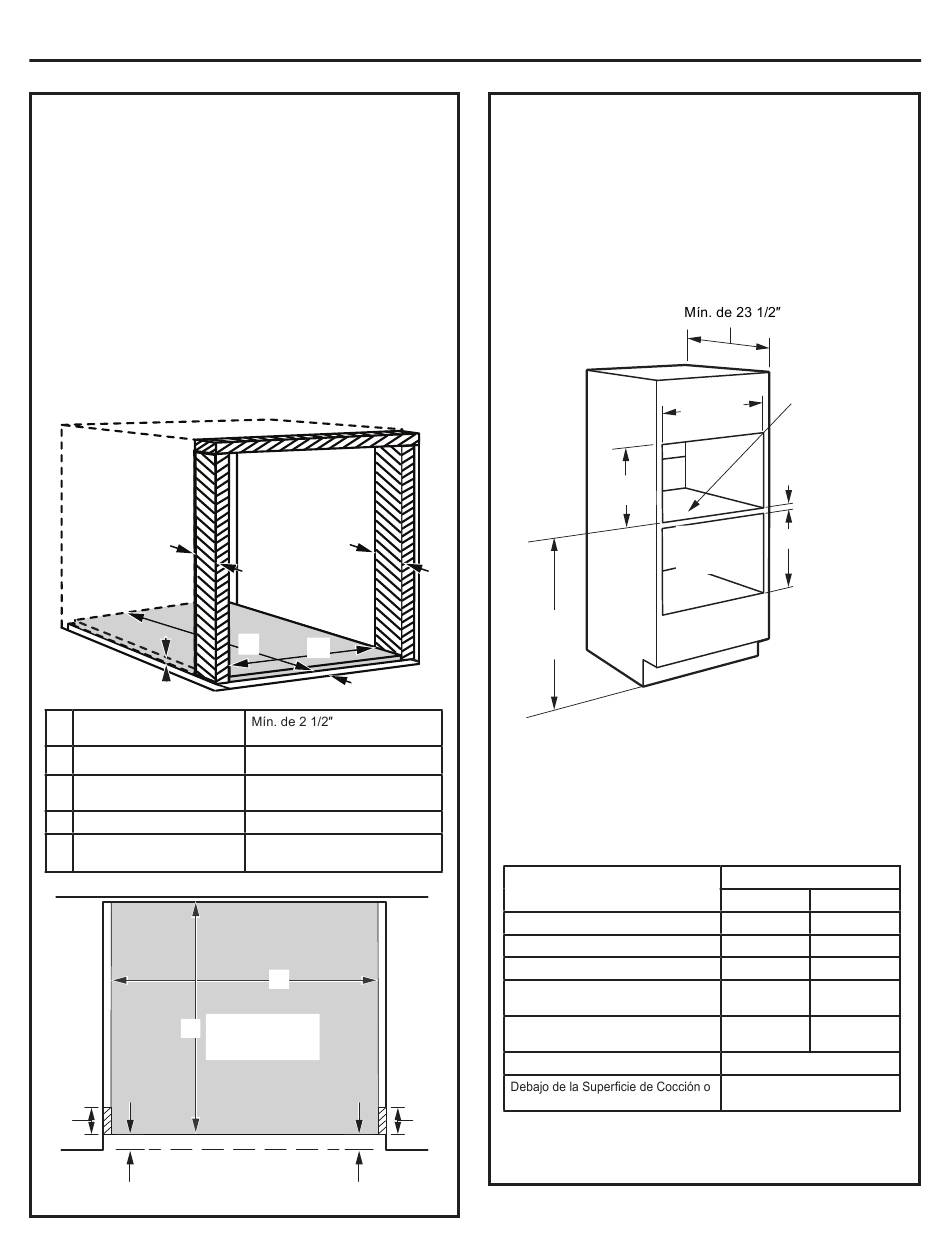

PREPARE EL INTERIOR
Corte e instale los ristreles laterales:
• Corte los ristreles de madera laterales a la altura de
la abertura del gabinete y a aproximadamente 2 1/2"
de profundidad. Instale, a cada lado, a 1 3/8" desde
la cara frontal del gabinete.
Corte e instale el ristrel inferior:
• Corte el ristrel de madera a una altura de 1 1/8",
una profundidad del gabinete menos 1 3/8" y un
ancho de 25 ¼" para que coincida entre los ristreles
laterales. Instale en el piso del gabinete entre los
ristreles laterales, persione el mismo completamente
hacia atrás contra la pared del gabinete y asegúrese
de que su cara frontal se alinee con las caras
frontales de los ristreles laterales (brecha de 1 3/8"
desde la cara frontal del gabinete).
A
B
A Profundidad de tacos
laterales y superiores
B Altura del ristrel inferior
C Profundidad del ristrel
inferior
D Ancho del ristrel inferior
E Los cuatro tacos de pro-
fundidad de inserción
C
SUPERIOR
A
Cara Frontal del Gabinete
E
31-7000079 Rev.0
A
C
D
E
1-1/8"
Profundidad del gabinete
menos Dim. E
25-1/4"
ZSB9131NSS: 1-3/8"
ZSB9132NSS: 1-7/16"
D
VISTA
E
PREPARACIÓN DE LA ABERTURA
El Advantium puede ser instalado junto con otros
electrodomésticos. Siempre siga las instrucciones de
instalación de cada producto, a fin de completar la
instalación.
Instalación Simple de Advantium
Corte la abertura en un gabinete siguiendo las
dimensiones mostradas.
*Consulte la siguiente
tabla para conocer
las fugas deseadas a
los costados.
**20-1/2"
Mín. de
36 ¾"
• El soporte debe estar nivelado y montado de forma
rígida, al ras con el extremo inferior de la abertura.
Instalación al Ras Aprobada
Advantium Simple
Sobre el Cajón para Calentar
Sobre el Horno
Sobre el Horno y el Cajón para
Calentar
Sobre el Horno con Velocidad de
Cocción Incorporada
Advantium Doble (lado a lado)
de la Mesada
A
** Las fugas superior e inferior están configuradas en
1/8".
(Monogram Únicamente)
Construya un
fondo sólido,
sostenido por un
contrachapado
de un mínimo
de 3/8" sobre
los cuatro lados.
Deberá poder
F *
sostener el peso
del horno y sus
contenidos.
Mín. de 2"
(3" Recomendado)
Especificaciones
por
Horno o
electrodoméstico
cajón para
calentar
Dimensión F
Fuga de 1/8" Fuga de 1/4"
30" 30-
1
30" 30-
1
30" 30-
1
30" 30-
1
30" 30-
1
Lea la página 10
Lea la página 10
/ "
4
/ "
4
/ "
4
/ "
4
/ "
4
9
