A

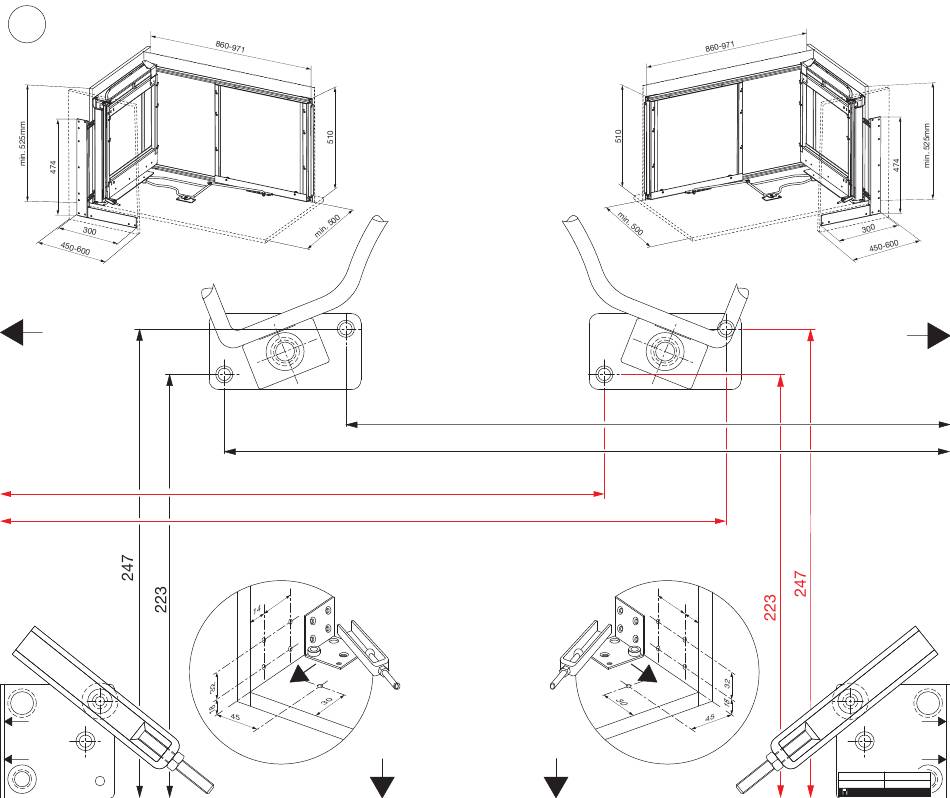

Linker Beschlag
Left mechanism
Armature à gauche
Herraje izquierdo
An linke Seite anschlagen
Set flush with left side wall
Aligner à fleur au côte latéral gauche
Alinear al ras en el costado izquierdo
links
left
gauche
izquierdo
Seitlich verschrauben !
Screw on side wall !
Visser au cote latéral !
Atornillar en la pared lateral !
401.273.0000
Art.No.016204/026204
Magic-Corner
rechts
right
droite
derecho
318
382
3 2
Montageanleitung
Assembly instructions
Instructions de montage
Instrucciones de montaje
®
382
Bündig mit Vorderkante Boden
Set even with unit front edge
Aligner à fleur au bord avant de l'élément
Alinear al ras con el borde anterior
Art.No.016203/026203
Rechter Beschlag
Right mechanism
Armature à droite
links
Herraje derecho
left
gauche
izquierdo
318
3 2
1 4
An rechte Seite anschlagen
Set flush with right side wall
Aligner à fleur au côte latéral droit
Alinear al ras en el costado derecho
rechts
right
droite
derecho
Seitlich verschrauben !
Screw on side wall !
Visser au cote latéral !
Atornillar en la pared lateral !
950.0146.MA
Rev. e
02.12.05 hrm
11.04.2007 hrm
1/2
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Kesseböhmer Magic-Corner 016204
Summary of Contents for Kesseböhmer Magic-Corner 016204
- Page 1 Montageanleitung Art.No.016204/026204 Art.No.016203/026203 Assembly instructions Instructions de montage Instrucciones de montaje ® Magic-Corner Linker Beschlag Rechter Beschlag Left mechanism Right mechanism Armature à gauche Armature à droite rechts links Herraje izquierdo Herraje derecho right left droite gauche derecho izquierdo An linke Seite anschlagen An rechte Seite anschlagen Set flush with left side wall Set flush with right side wall...
- Page 2 Abbildung=linker Beschlag (rechter Beschlag=spiegelbildlich!) Rückwandrahmen (1) montieren. Montage oberes Führungsblech (Mass 480mm einhalten) Guiding slide installation instructions. (measurement of 480 mm must be respected) Mounting of rear wall extension (1) This drawing illustrates a left swivel pull-out Montage de l'extension pour paroi arrière (1) Directives d'installation du profil de guidage.
