Kesseböhmer 001415 Mounting Instruction

Foldable-lift-fitting for wooden doors and wide aluminium framed doors

Download this manual

Montageanleitung

für den

Falt-Lift-Beschlag

für Holz-Fronten

und breiten Aluminium-Fronten

Art. Nr.: 001415 + 001416

Mounting instruction-

Foldable-Lift-Fitting

for wooden doors

and wide aluminium framed doors

Art.Nr. 001415 + 001416

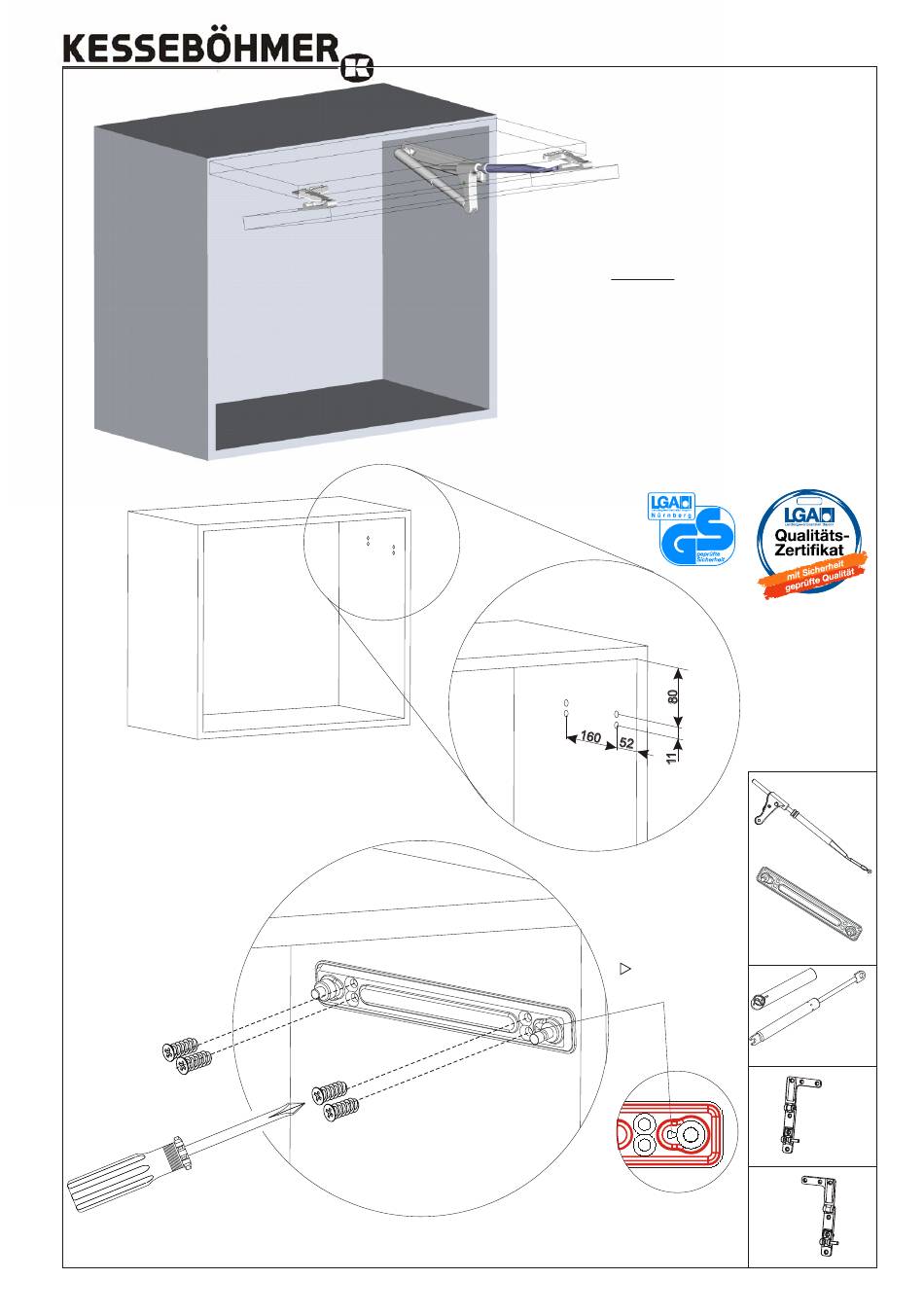

1. 1.

1163

vorne

front side

nicht im

Lieferumfang enthalten

not included

werkseitige Empfehlung Euroschraube Ø6.3x15

recommended Euroscrew 6.3x15

24.09.2004

MA 401264 0000 S. 1 von 5

Need help?

Do you have a question about the 001415 and is the answer not in the manual?

Page 1 Montageanleitung für den Falt-Lift-Beschlag für Holz-Fronten und breiten Aluminium-Fronten Art. Nr.: 001415 + 001416 Mounting instruction- Foldable-Lift-Fitting for wooden doors and wide aluminium framed doors Art.Nr. 001415 + 001416 1. 1. 1163 vorne front side nicht im Lieferumfang enthalten not included werkseitige Empfehlung Euroschraube Ø6.3x15...
Page 2 F=19 + Türaufschlag F=19 + Door Overlay 32 21 zu empfehlende Schrauben recommendable screws SPAX Senkkopfschrauben ø4,0x16 oder Euro-Schraube Senkkopf vz Ø6,3x15 verwenden Use SPAX countersunk head screws ø4,0x16 or Euro screw with countersunk head vz Ø6,3x15 MA 401264 0000 S. 2 von 5 24.09.2004...
Page 3 Tabelle zur Ermittlung der nötigen Gasdruckfederstärke in N Data Sheet for finding the correct power of the gas cylinder in N 1 Beschlag Art.Nr 001415 1 fitting Art.Nr. 001415 Frontgesamtgewicht Total weight of flap Gasdruckfederstärke Power of gas cylinder Art.-Nr.
Page 4 Press klick MA 401264 0000 S. 4 von 5 24.09.2004...
Page 5 Justieranleitung für den Faltliftbeschlag Adjustment instructions for foldable lift fitting min. 2 mm Scharnier einstellen Seitenansicht adjust hinges side view Falttüren nur leicht geöffnet halten und die Rändelschraube soweit in das Rohr drehen bis der Beschlag komplett öffnet Keep doors only a little bit open and turn the screw into the tube until the fitting opens completely Kollisionsgefahr danger of collision...

001416
