Montageanleitung
für den
Ausziehtischbeschlag
"TopFlex"
Assembly instructions
for pull-out table "TopFlex"
Art.-Nr. 0 05121...

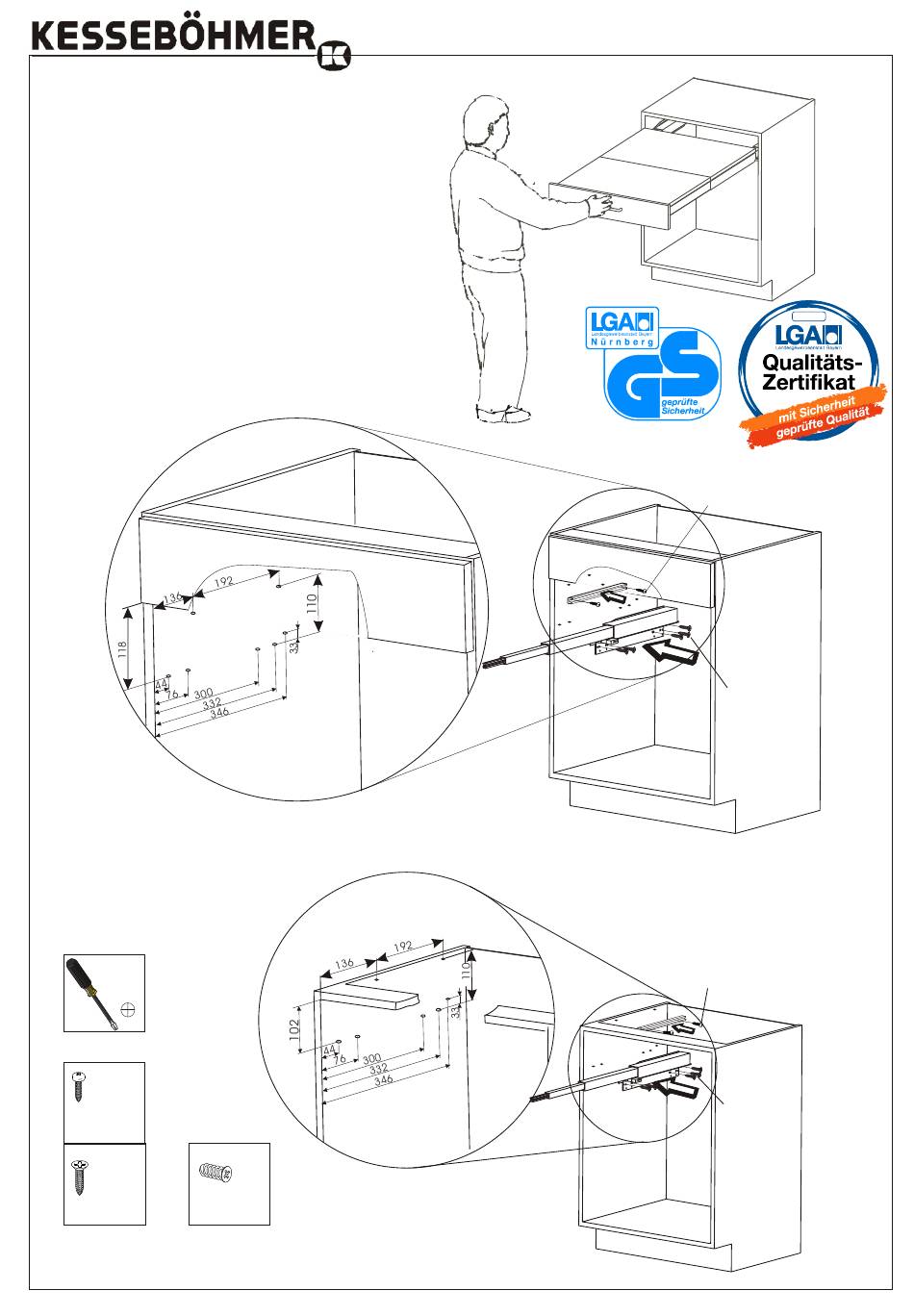

1.
Maße für den Einbau unter einem Schubkasten
Drilling pattern for installation below a drawer
min. Korpustiefe 400mm
min. carcase depth 400mm
4x
(a)
Pan Head
Ø3.5x16
10x
(b)
oder
Senkkopf
countersunk
or
Lieferumfang
Ø4x16
MA 401294 0000 S. 1 von 4
Ø6.3x16
10x
nicht im
not included
Maße für den Einbau unter einer Arbeitsplatte
Drilling pattern for installation below the worktop
142
Spax Pan Head ø3,5x16 (a)
Senkkopf Spax-Schraube ø4x16 (b)
oder
Euro-Schraube mit Senkkopf ø6,3x16
coundersunk woodsscrew ø4x16
or
Euro-screw ø6,3x16
Spax Pan Head ø3,5x16 (a)
Senkkopf Spax-Schraube ø4x16 (b)
oder
Euro-Schraube mit Senkkopf ø6,3x16
coundersunk woodsscrew ø4x16
or
Euro-screw ø6,3x16
03.06.2005
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Kesseböhmer TopFlex 005121 Series
Summary of Contents for Kesseböhmer TopFlex 005121 Series
- Page 1 Montageanleitung für den Ausziehtischbeschlag “TopFlex” Assembly instructions for pull-out table “TopFlex” Art.-Nr. 0 05121... Spax Pan Head ø3,5x16 (a) Senkkopf Spax-Schraube ø4x16 (b) oder Euro-Schraube mit Senkkopf ø6,3x16 coundersunk woodsscrew ø4x16 Euro-screw ø6,3x16 Maße für den Einbau unter einem Schubkasten Drilling pattern for installation below a drawer min.
- Page 2 Zentrierung für Tischplatten Centre for table-panels Zentrierung centre Zentrierung centre Sp ax Pa n He ad Ø3 .5x 16 (d) Ø6.3x13 Ø3.5x12 `(c) oder nicht im Lieferumfang not included Ø3.5x16 Montage der vorderen Platte Assembly of the front panel Se nk ko pf Sp ax -S ch ra ub e Ø3 .5x 12 od er Eu ro -S ch ra ub e mi t Se nk ko pf Ø6 .3x 13 co un ter su nk wo od sc re w Ø3 .5x 12...
- Page 3 Griffschraubenköpfe müssen versenkt sein The screw heads have to be flush inside the handle Vormontage der Front Auf Leichtgängigkeit Pre-assembly of door achten Please observe free-moving PAN-Head of the front blind Ø3.5x16 Fronthöhe 115 bis 123 mm: entlang der Markierung kürzen Height of flap 115-123 mm: shorten the fixing tube where marked Spax Pan Head Ø3.5x16 (e)
- Page 4 Justieranleitung Adjustment instruction bei Kollision: Stift einsetzen ! in case of collision: insert pin 03.06.2005 MA 401294 0000 S. 4 von 4...
