7
2. Kombiauszug (Pos.5) auf Führungen(Pos.4)
aufsetzen und mit Hutmutter(Pos.6) befestigen.
Install the combi pull-out (pos.5) on the runner
(pos.4) and fix it with cap nuts (pos.6).
Montageanleitung 400 557 0000
Montageanleitung für Kombi-Auszug ,exclusiv
Mounting Instructions for combi pull-out, exclusive
4
4
7
Seite 1 von 2
( Art.Nr. 004986 ....)
Rechts gezeichnet,links spiegelbildlich
Drawn right, left laterally reversed

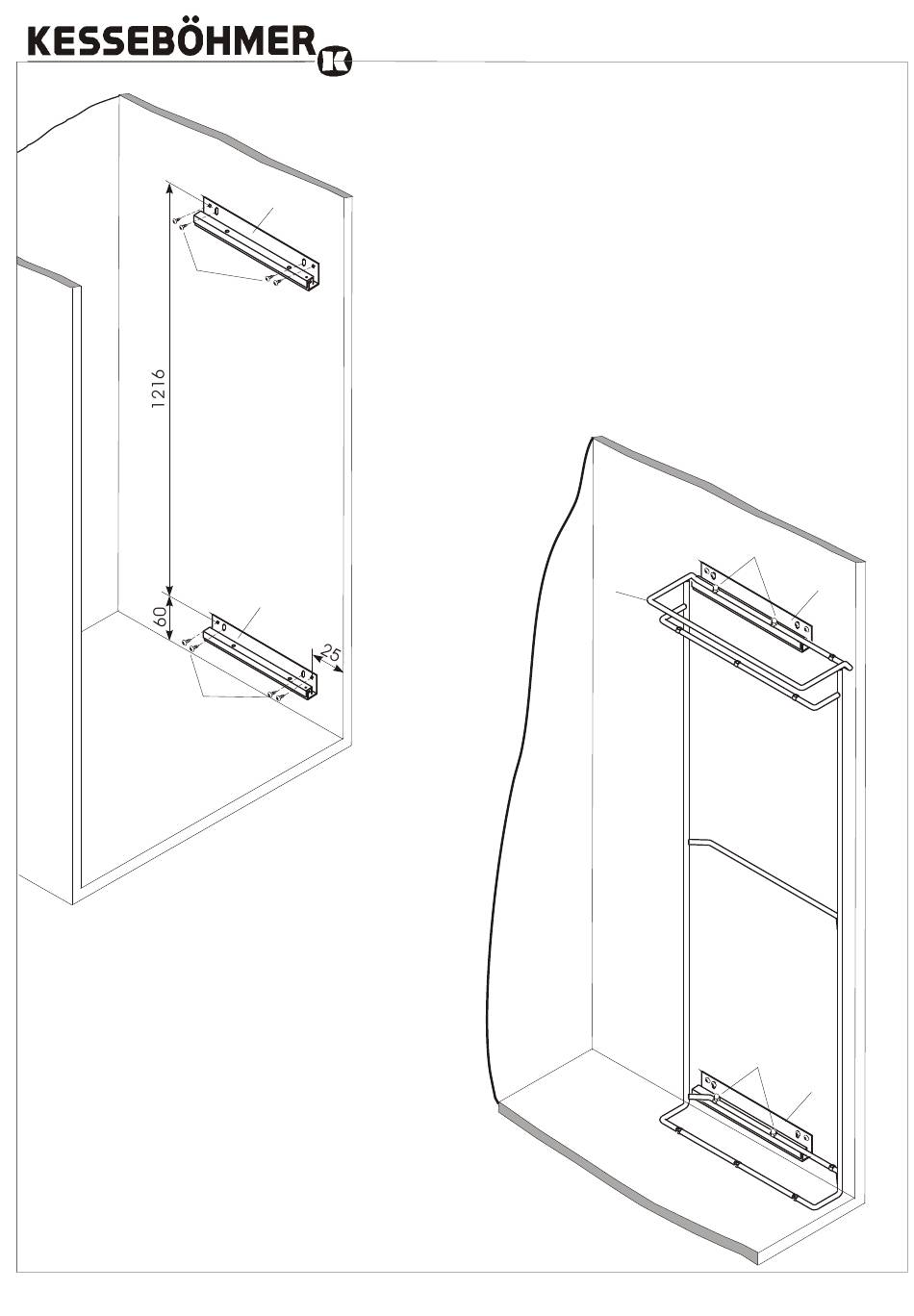

1. Untere und obere Führung (Pos.4) nachSkizze mit Spax-
schrauben 3,5x13 (Pos.7) in Korpus schrauben.
Screw bottom and top runner (pos.4) with spax
screws 3,5x13 (pos.7) in corpus according to sketch.
(Bei vorhandenen Bohrungen im Korpus Messingspreiz-
muffen (Pos.9) einschlagen und Schrauben M4x10 (Pos.8)
verwenden)
(In case of existing bores mark the brass bushing (pos.9)
in the corpus and use screws M4x10 (pos.8)
6
5
6
4
4
27.11.2000
Advertisement
Related Manuals for Kesseböhmer 004986 Series
Summary of Contents for Kesseböhmer 004986 Series
- Page 1 Montageanleitung für Kombi-Auszug ,exclusiv ( Art.Nr. 004986 ..) Mounting Instructions for combi pull-out, exclusive Rechts gezeichnet,links spiegelbildlich Drawn right, left laterally reversed 1. Untere und obere Führung (Pos.4) nachSkizze mit Spax- schrauben 3,5x13 (Pos.7) in Korpus schrauben. Screw bottom and top runner (pos.4) with spax screws 3,5x13 (pos.7) in corpus according to sketch.
- Page 2 3. Zwei Drehbare Krawattenhalter (Pos.1) und 1 Kombihalter (Pos.2), zuerst oben und dann unten, in Kombiauszug (Pos.5) einstecken. Put two turnable tie holders (pos.1) and 1 combi holder (pos.2) at first at the top and then at the bottom into the combi pull-out (pos.5).
