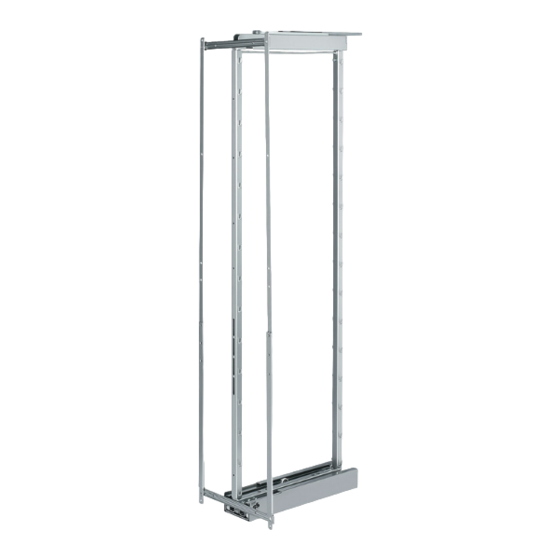

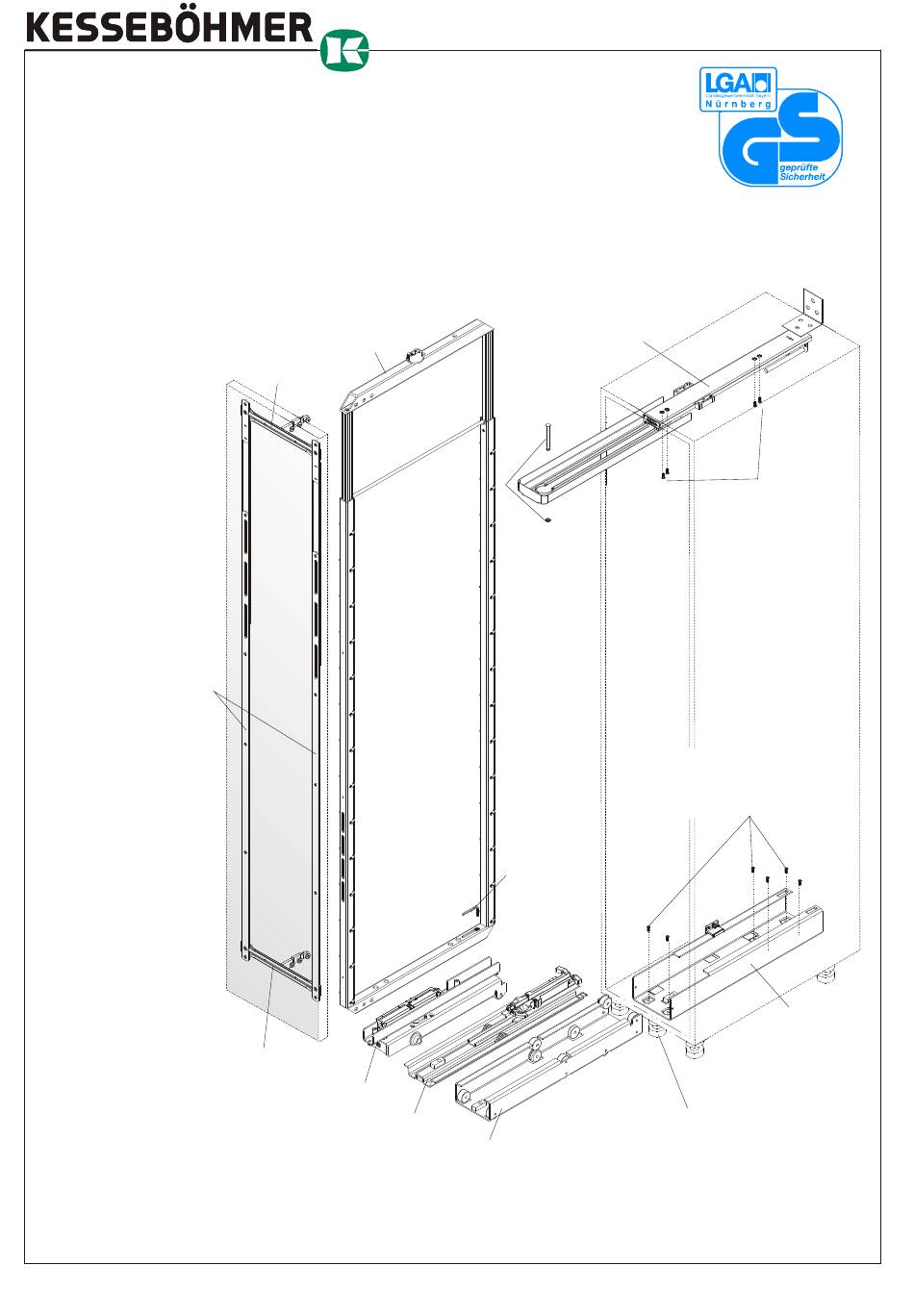

Montageanleitung zum Beschlag "DISPENSA-SWING"
Assembly instructions for DISPENSA-SWING fitting
1 - Frontschiene
Front panel profile
2 - Fronthalter
Front panel connector
3 - Tragrahmen
Frame.
4 - Beschlagschiene unten
Bottom runner
5 - Oberteil untere
Beschlagschiene
Upper section of
bottom runner
6 - Mittelteil untere
Beschlagschiene
Middle section of
bottom runner
7 - Korpusschiene unten
Bottom cabinet rail
8 - Korpusschiene oben
Top cabinet rail
9 - Einstellschlüssel
Adjusting key
10 - Befestigungsbolzen
und Sicherungsring
Fixing bolt and
security ring
11 - Euroschraube mit
Senkkopf vz ø6,3x13 (beiliegend)
alternativ SPAX-Senkkopfschraube ø4,0x16
Euro screw,countersunk head vz ø6,3x13 (enclosed)
alternatively SPAX countersunk head srew ø4,0x16
MA 401246 0000 Seite 1 von 6
Art.-Nr.: 014430
Order no: 014430
3
2
1
2
4
Hochschrank gegen kippen sichern !
Fix cabinet to make sure it cannot tilt forward !
10
9
5
6
8
11
SPAX Senkkopfschrauben ø4,5x20 oder
Euro-Schraube Senkkopf
vz ø6,3x16 verwenden
Use SPAX countersunk head screws ø4,5x20 or
Euro screw with flat head vz ø6,3x16
Schrankboden mit fünften Sockelfuß verstärken
Strengthen the cabinet bottom with 5th base stand
7
11.10.2005
Advertisement
Related Manuals for Kesseböhmer DISPENSA-SWING
Summary of Contents for Kesseböhmer DISPENSA-SWING
- Page 1 Montageanleitung zum Beschlag “DISPENSA-SWING” Art.-Nr.: 014430 Assembly instructions for DISPENSA-SWING fitting Order no: 014430 Hochschrank gegen kippen sichern ! Fix cabinet to make sure it cannot tilt forward ! 1 - Frontschiene Front panel profile 2 - Fronthalter Front panel connector 3 - Tragrahmen Frame.
- Page 2 Tragrahmenhöhe einstellen (3) Adjust frame height (3) lichte Schrankhöhe B - 124 = Rahmen-Aussenmaß A Inside cabinet height B -124 = Outer frame height A B =...mm - 124 = A =...mm Montage obere Korpusschiene (10) Montage untere Korpusschiene (9) Attach top cabinet rail (10) Attach bottom cabinet rail (9) SPAX Senkkopfschrauben ø4,5x20 oder...
- Page 3 Montage untere Beschlagschiene (6). Das Ende des Langloches muß am Gewinde anliegen ! Attach bottom cabinet runner (6) The end of the oblong hole must line up with the thread ! Langloch oblong hole Gewinde thread Montage untere Beschlagschiene (6,7,8) Attach bottom cabinet runner sections (6,7,8) Vor dem Zusammenbau, unteren Auszug ausputzen.
- Page 4 MontageTragrahmen (3) an obere Korpusschiene (10). Attach frame (3) to top cabinet rail (10) 14 14 10 10 1. Obere Korpusschiene (10) komplett am Gummipuffer (14) der Innenschiene (13) heraus- und über Rahmen (3) ziehen. Please pull out completely the top runner (10) at the plastic dumper (14) together with the inside rail (13) to the door exceeding the frame (3) 2.
- Page 5 Montage der Frontschienen (1) und des Fronthalters (2). Attach front panel profile (1) and front panel connector (2) Y = lichte Schrankhöhe -159mm = inside cabinet height -159 mm Oberkante Unterboden Top edge of bottom panel Korpus ausrichten. Level cabinet Hochschrank gegen kippen sichern Fix cabinet to make sure...
- Page 6 Justierung der Front Aling front panel Achtung: Befestigungsschrauben vor dem Verstellen lösen CAUTION Loosen fixing screws before making any adjustments Höhenverstellung und Einstellung der Frontneigung Adjust front panel high and tilt angle Achtung: Vorspannung a. b. beachten Beim Einbau muss die Front oben früher als unten anschlagen CAUTION...
