MA 402088 0000 S.1 von 6
Montageanleitung
Eckschrankdrehbeschlag
REVO 90°
Mounting instruction

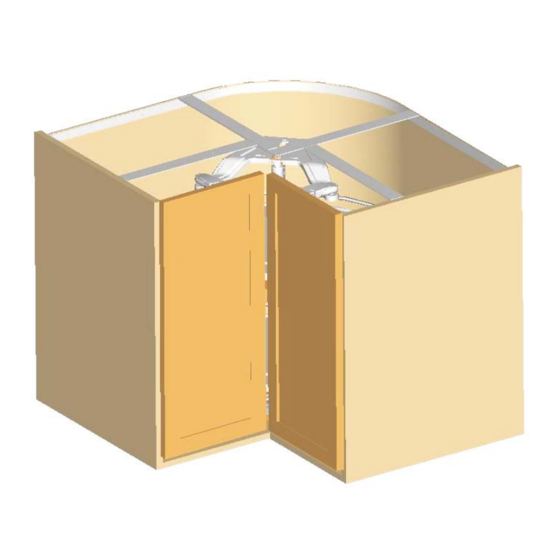

Corner Carousel Fitting
Instructions de montage
meubles bas d`angle
+
Eigengewicht + Beladung
Empty weight + Load
max.
=
75 kg
max.
18 kg
max.
25 kg
10.03.2010
