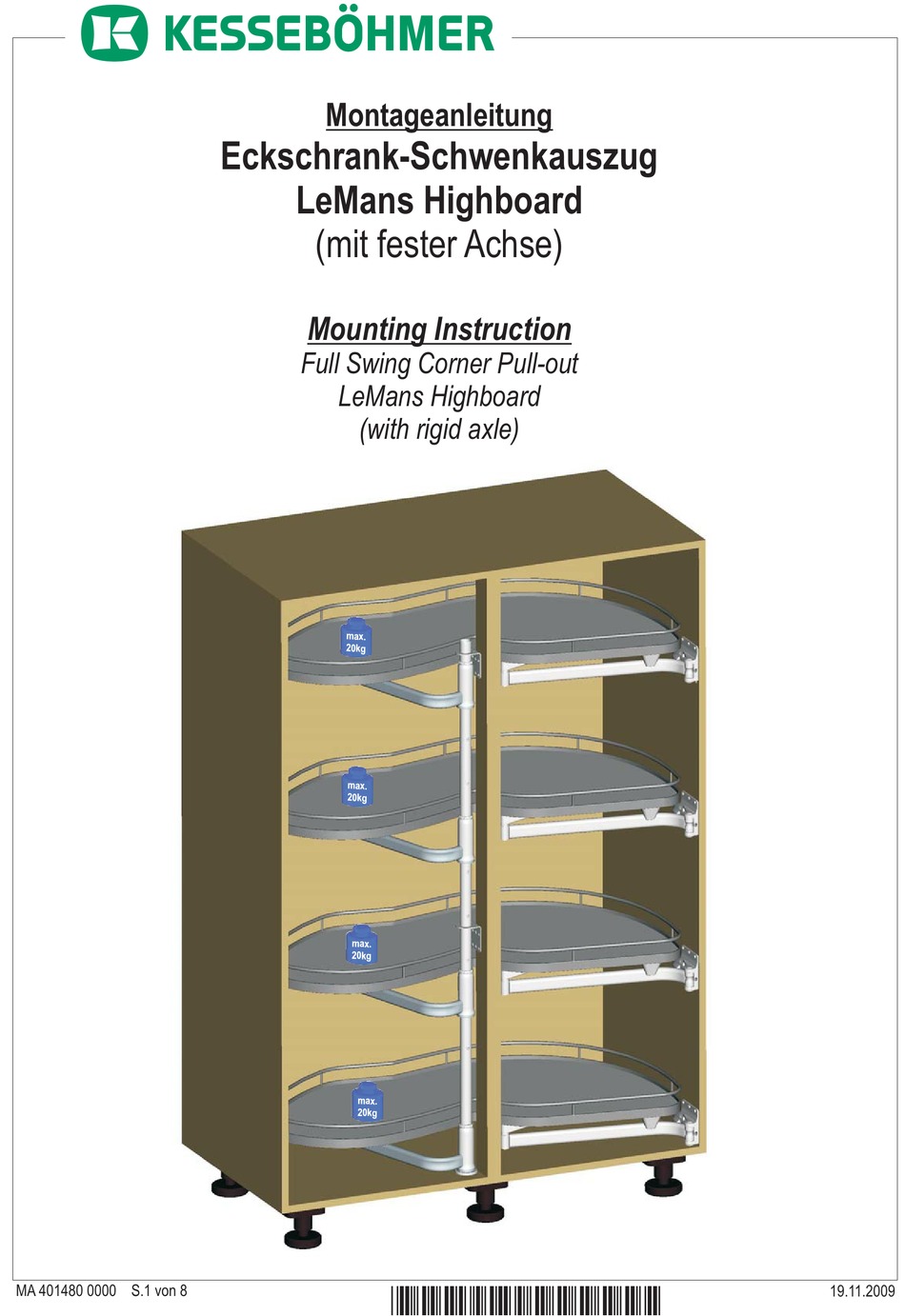

- Page 1 Montageanleitung Eckschrank-Schwenkauszug LeMans Highboard (mit fester Achse) Mounting Instruction Full Swing Corner Pull-out LeMans Highboard (with rigid axle) *4014800000* MA 401480 0000 S.1 von 8 19.11.2009...
- Page 2 Schrankdimensionen Cabinet dimensions min 90° . 4 5 m i n x . 6 1 6 - x . 7 . 5 0 m i n x . 2 M a ß T ü r / d o o r 4 5 e r m in .
- Page 3 Anschraubpositionen festlegen h r t Locate bolting positions i e f h r t i e f ø 5 e ø 1 6 1 6 ø 5 ø 1 Ø 5 Tür ”X” Ø door 45er 476 mm Ø 526 mm 50er 60er 626 mm...
- Page 4 Lager und Scharnier-Montage Mounting of bearing and hinge min.15 4 x Euroschrauben mit Senkkopf und Doppelganggewinde 6x Euroschrauben mit Senkkopf Ø6,3 und Doppelganggewinde oder 6,3 x d verwenden 4 x Spax- Senkkopfschrauben Empfohlenes Anzugsmoment: 3,1 Nm Ø4,5 Use 6x Euro screws with countersunk head verwenden and double-start thread 6,3 x d Use 4x Euro screws with...
- Page 5 Vormontage Achse Premounting of axle Teile werden lose aufgeschoben slide parts loose onto axle Achse einbauen Mounting of axle min. 15 MA 401480 0000 S.5 von 8 19.11.2009...
- Page 6 Achse fertig montieren Final mounting of axle Sicherungen einklipsen Clip on piston ring stops MA 401480 0000 S.6 von 8 19.11.2009...
- Page 7 Tablare montieren Mounting of shelves Tablare auf Tragarme setzen Place shelves on carrier arm Bei der Montage gegenhalten Press from top and bottom Tablare bis zum Anschlag Klick eindrücken Press shelves into Klick dead stop position MA 401480 0000 S.7 von 8 19.11.2009...
- Page 8 Anschlag einstellbar Opening adjustment Ausschwenkbewegung über Anschlag begrenzbar Opening movement adjustable by stop block Demontage Demounting Arenatablar aus Tragarme hebeln Bei der Demontage Pry out Arena shelf from the carrier arms gegenhalten Fix the arms when prying out the shelfes from the carrier arms MA 401480 0000 S.8 von 8 19.11.2009...
