Festo HMP SL Series Operating Instructions Manual
Sensor manifold
Hide thumbs
Also See for HMP SL Series:
- Operating instructions manual (13 pages) ,
- Operating instructions manual (12 pages)
Table of Contents
Advertisement
Quick Links
Einbau und Inbetriebnahme sind nur
durchzuführen von Fachpersonal mit
entsprechender Qualifikation gemäß Be-
dienungsanleitung.
Fitting and commissioning must be car-
ried out only by qualified technicians in
accordance with these operating instruc-
tions.
Es bedeuten/Symbols:
Warnung
Warning, Caution
Hinweis
Note
Recycling
Recycling
Zubehör
Accessories
9906NH
Bedienungsanleitung

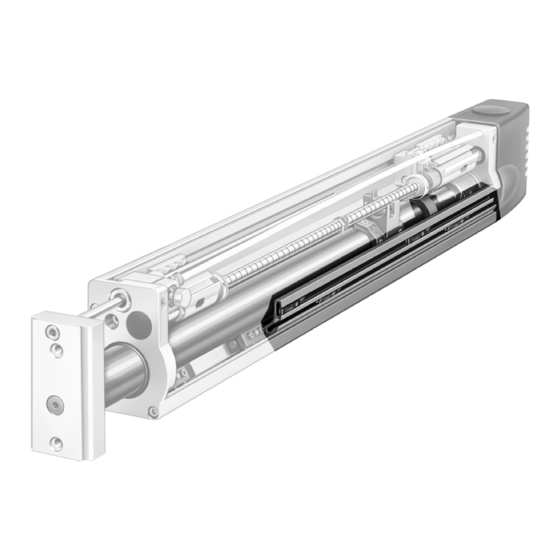

Sensorleiste für Linearmo-
dul HMP-... Typ HMP-...-SL
Operating instructions
Sensor manifold for HMP-...
linear module Type HMP-...-SL
D/GB 1
Advertisement
Table of Contents
Related Manuals for Festo HMP SL Series
Summary of Contents for Festo HMP SL Series
- Page 1 Bedienungsanleitung Operating instructions Sensorleiste für Linearmo- Sensor manifold for HMP-... Einbau und Inbetriebnahme sind nur durchzuführen von Fachpersonal mit dul HMP-... Typ HMP-...-SL linear module Type HMP-...-SL entsprechender Qualifikation gemäß Be- dienungsanleitung. Fitting and commissioning must be car- ried out only by qualified technicians in accordance with these operating instruc- tions.
-
Page 2: Bedienteile Und Anschlüsse
HMP-...-SL Operating parts and Bedienteile und Anschlüsse connections " Magnet Zylinderstift zur Positionierung des Magnethalters " Magnethalter Nut für max. 2 Näherungsschalter Enddeckel Einfräsung für Kabelabgang (im Enddeckel des Linearmoduls) & Nut für max. 3 Näherungsschalter Sensorleiste Kugellaufbahn des Führungsrohrs zur Winkelausrichtung des Magnethalters Frontdeckel Magnet... -
Page 3: Funktion Und Anwendung
Function and application Funktion und Anwendung " The HMP-...-SL sensor manifold is a Die Sensorleiste HMP-...-SL ist ein Ergän- supplementary module to the pneumatic zungsmodul zum pneumatischen Linear- linear module type HMP-..Up to 5 modul HMP-..Es können bis zu 5 Nä- "... -
Page 4: Conditions Of Use
HMP-...-SL Voraussetzungen für den Conditions of use Produkteinsatz HINWEIS: PLEASE NOTE Durch unsachgemäße Handhabung Incorrect handling and operation can entstehen Fehlfunktionen. lead to malfunctioning. • Stellen Sie sicher, daß die Hin- • Make sure that these instructions weise dieses Kapitels stets ein- are always observed. -
Page 5: Einbau
Fitting Einbau Mechanical fitting Einbau mechanisch HINWEIS: PLEASE NOTE The sensors may not switch correctly Fehlschaltungen der Näherungsschal- if the magnet support is incorrectly ter können durch einen falsch positio- positioned. nierten Magnethalter entstehen. • Make sure that the magnet •... - Page 6 HMP-...-SL Zur Befestigung des Magnethalters: In order to fasten the magnet support: 5. Dem Klebstoff beigefügte Klebe- 5. Follow the instructions supplied vorschriften beachten. with the adhesive. 6. Auflagefläche des Magnethalters 6. Spread a thin layer of adhesive, mit einem unter Luftabschluß aus- which hardens under exclusion of härtenden Klebemittel (z.B.
- Page 7 Zur Vormontage der Näherungsschalter: When pre-fitting the sensors: • Beachten Sie folgende Punkte: • observe the following points: – der Kabelabgang der Näherungs- – the cable exit for the sensors schalter zeigt in Richtung End- faces in the direction of the end deckel.
- Page 8 HMP-...-SL • Drücken Sie die Kabel der Näherungs- • Press the sensor cables into the schalter in die Kabelführungsnut. cable groove. Nur dann kann die maximal vor- Only then can the maximum in- gesehene Anzahl der Näherungs- tended number of sensors be used. schalter verwendet werden.
- Page 9 In Verbindung mit dem Abschußmo- If you use terminating module type dul HMP-...-EL eignen sich nur Nä- HMP-...-EL, make sure that all the sen- herungsschalter mit Schalterausgang sors to be connected on the terminal PNP. strip have the switching output PNP. Sonst leuchtet die LED nicht.
- Page 10 Näherungsschalter austauschen Ungenaue Montage von Sensorleiste oder Magnethalter Linearmodul zu Festo senden Näherungsschalter defekt Näherungsschalter austauschen Mehrfachschaltungen eines Näherungsschalters Ungenaue Montage von Sensorleiste oder Magnethalter Linearmodul zu Festo senden LED am Näherungs-schalter leuchtet nicht Schalterausgang der Näherungsschalter: NPN Näherungsschalter mit Schalter- ausgang PNP wählen...
- Page 11 Technische Daten/Technical specifications HMP-16-...-SL HMP-20-...-SL HMP-25-...-SL HMP-32-...-SL Bauart Sensorleiste Einbaulage in der Kontur des HMP-Grundprofils Zulässiger Temperaturbereich ... max. + 60 Mindest-Schaltweg: ³ ³ ³ – SME-8-.. ô 10 mm 9 mm 9 mm 10 mm ³ ³ ³ ³ –...
- Page 12 Postfach D-73726 Esslingen Phone +49/711/347-0 Quelltext: deutsch Version: 9906NH Weitergabe sowie Vervielfätigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlun- gen verpflichten zu Schadenersatz. Alle Rechte vorbehalten, insbesondere das Recht, Patent-, Gebrauchsmuster- oder Geschmacksmusteranmeldungen durch- zuführen.
