Inštalačné normy

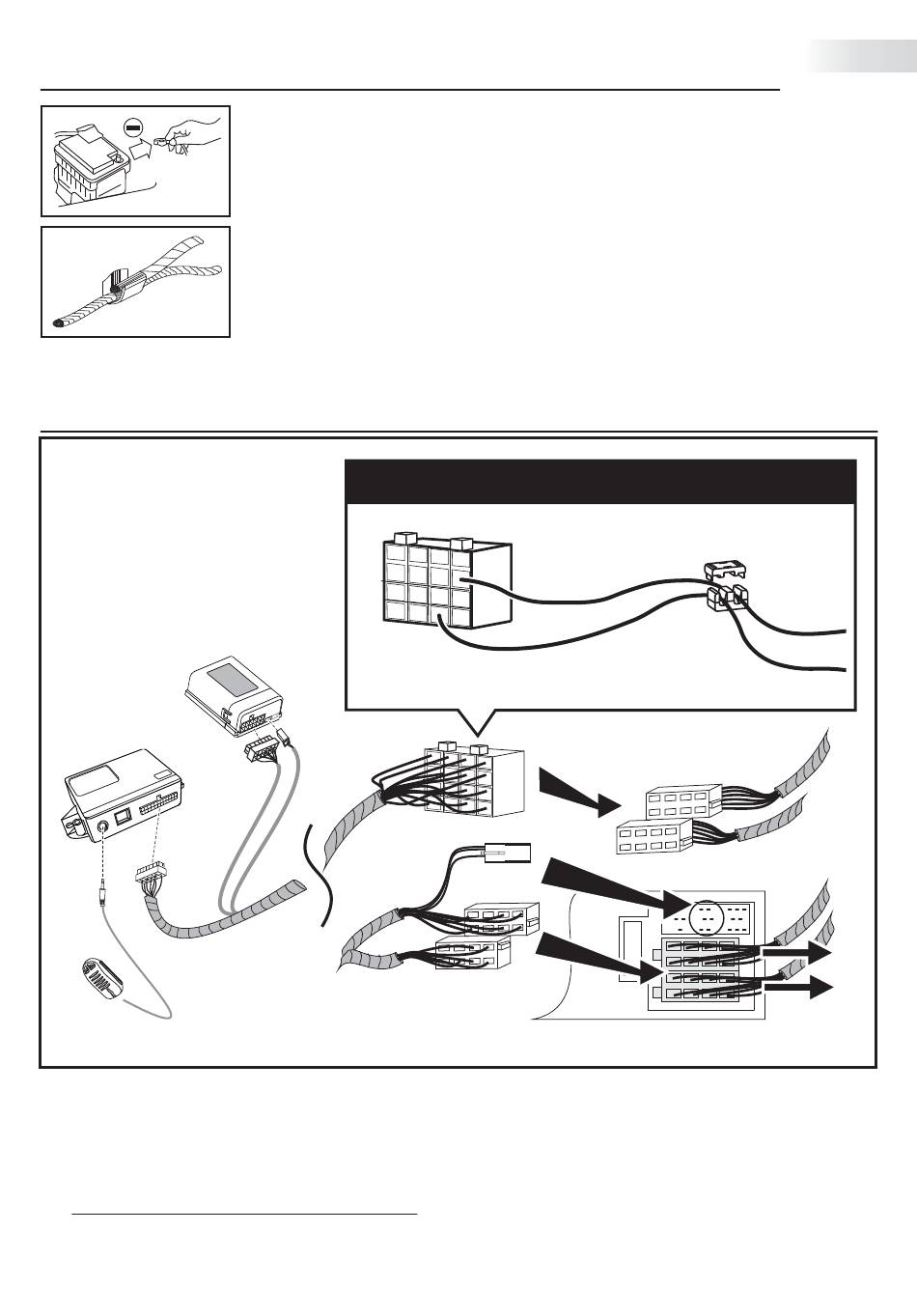

Zapojenie kabeláže vyhradenej pre audio systém so vstupmi TEL+ a
TEL-/ ISO pripojením
D
A
B
1. Vytiahnite pôvodný konektor z autorádia a zapojte ho ku káblovému zväzku pin na pin.
2. Zasuňte konektor káblového zväzku pin na pin do autorádia.
3. Zasuňte konektor káblového zväzku vozidlá do káblového zväzku pin na pin.
4. Pripojte modul handsfree pomocou konektora MicroFit s osemnástimi pólmi.
5. Pripojte modul ovládacích prvkov volantu pomocou konektora MicroFit s dvanástimi pólmi a
čierneho dvoupinového konektora AMP.
6. Naprogramujte protokol CAN BUS jednotky ovládacích prvkov na volante (pozri príslušnou ka-
pitolu).
• Pred začatím prác odpojte záporný pól batérie.
• Bluetooth modul musí byť inštalovaný iba v kabíne vozidla. Pre upevnenie
sa odporúča použiť suchý zips alebo pásky a vyhnúť sa vŕtaniu otvorov do
plechu vozidla.
• Umiestnenie a pripojenie je dobrým zvykom si pozrieť v usmerneniach uve-
dených v návode.
• Aby sa predišlo vibráciám, je odporúčané obaliť kabeláž systému textilnou
páskou.
• Vyhnite sa elektrickému pripojeniu pomocou rýchloprípojok.
FIAT BRAVO
ČERVENÝ
ZELENÝ
