Normas de instalação

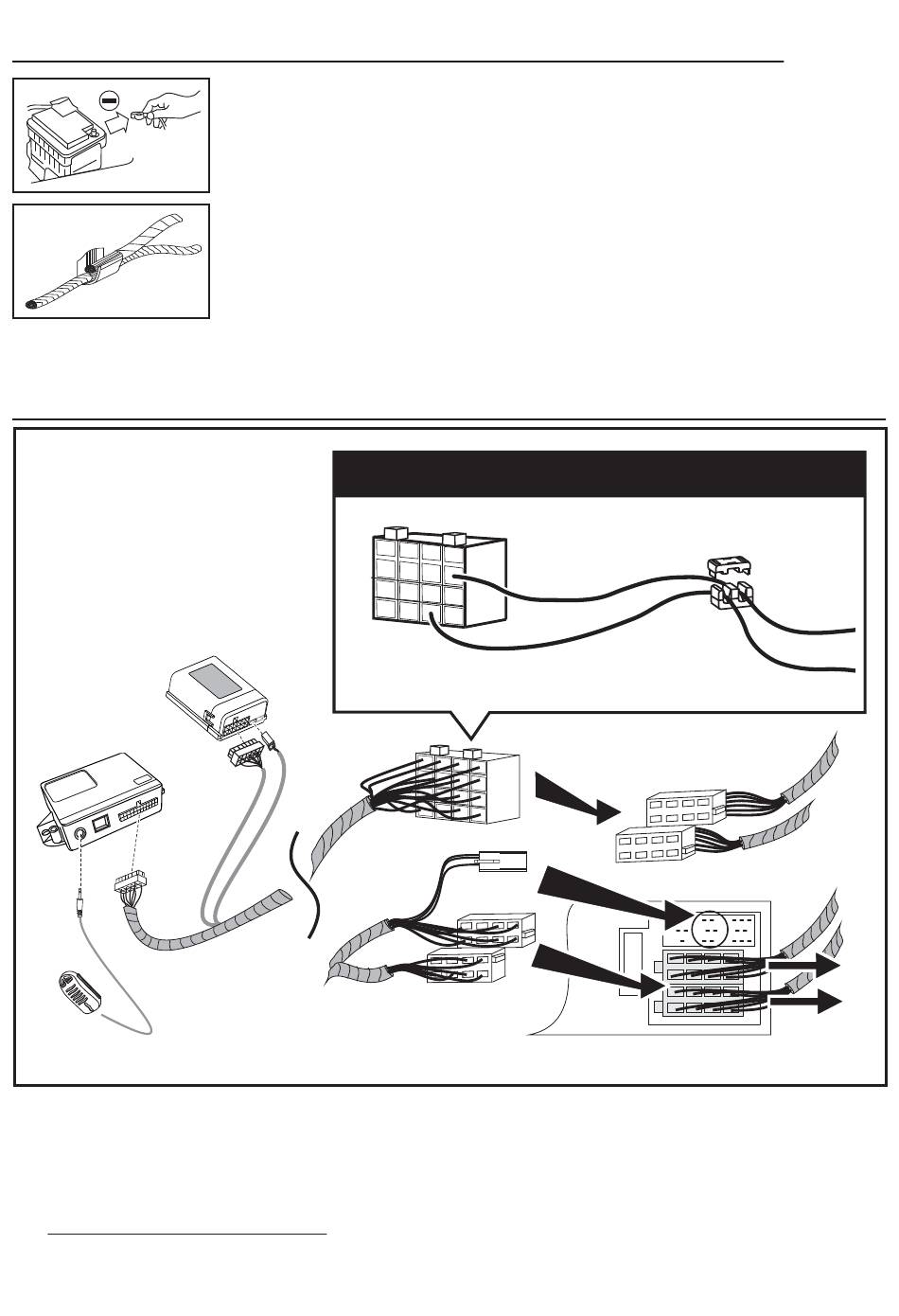

Conexão do cabo para sistema áudio com entradas TEL+ e
TEL- / Conexão ISO
D
A
B
1. Remover o conector original do auto-rádio e inseri-lo no cabo Pin to Pin.
2. Inserir o conector do cabo Pin to Pin no auto-rádio.
3. Inserir o conector do cabo do veículo no cabo Pin to Pin.
4. Conectar o módulo viva-voz utilizando o conector MicroFit de 18 polos.
5. Conectar o módulo de comandos no volante utilizando o conector MicroFIT de 12 polos e o
conector preto AMP de 2 polos.
6. Programar o protocolo CAN BUS da unidade de controlo dos comandos no volante (consultar
o capítulo específi co).
• Antes de executar qualquer operação, desconectar o polo negativo da ba-
teria.
• A unidade de controlo Bluetooth deve ser instalada exclusivamente dentro
do habitáculo do veículo. Para a sua fi xação é aconselhado usar velcro ou
braçadeiras, evitar furar a carroçaria do veículo.
• Para as posições e as conexões é boa norma seguir o que indicado nas in-
struções.
• Para evitar vibrações, é aconselhável envolver os cabos do sistema com fi tas
de tecido.
• Evitar absolutamente conexões elétricas de encaixe rápido.
FIAT BRAVO
VERMELHO
VERDE
12
