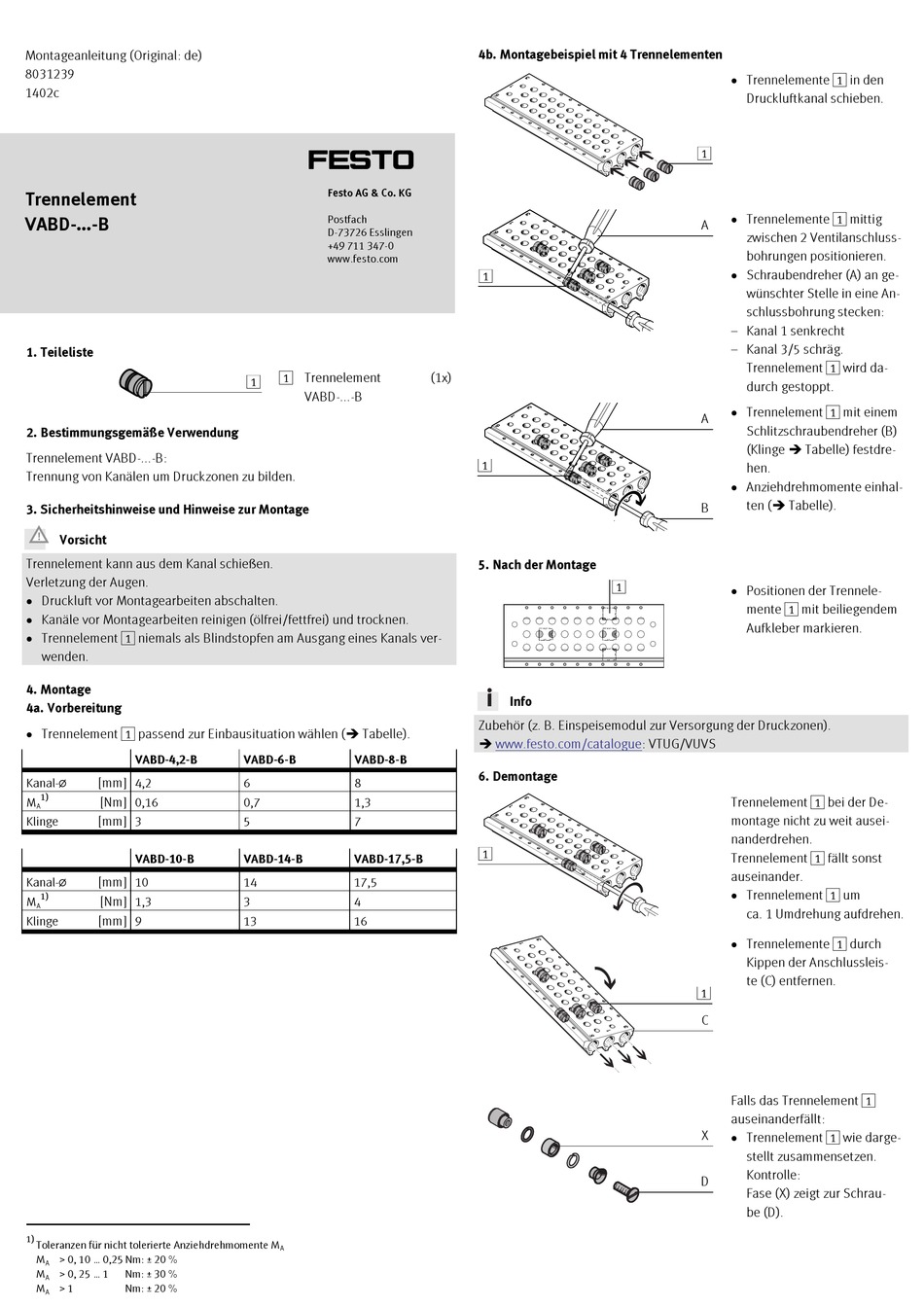

Festo VABD Series Assembly Instructions

Montageanleitung (Original: de)
8031239
1402c
Trennelement
VABD-...-B

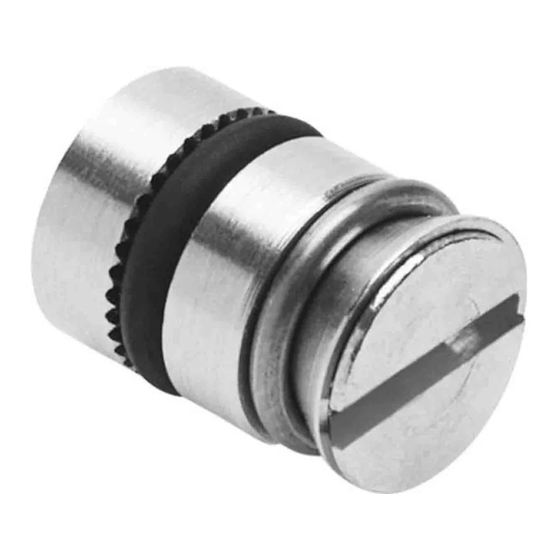

1. Teileliste
14139d_9
2. Bestimmungsgemäße Verwendung
Trennelement VABD-...-B:
Trennung von Kanälen um Druckzonen zu bilden.
3. Sicherheitshinweise und Hinweise zur Montage
Vorsicht
Trennelement kann aus dem Kanal schießen.
Verletzung der Augen.
 Druckluft vor Montagearbeiten abschalten.
 Kanäle vor Montagearbeiten reinigen (ölfrei/fettfrei) und trocknen.
 Trennelement 1 niemals als Blindstopfen am Ausgang eines Kanals ver-
wenden.
4. Montage
4a. Vorbereitung
 Trennelement 1 passend zur Einbausituation wählen ( Tabelle).
VABD-4,2-B
[mm]
Kanal-@ 4,2
1)
[Nm]
M 0,16
A
[mm]
Klinge 3
VABD-10-B
Kanal-@ [mm] 10
1)
M [Nm] 1,3
A
Klinge [mm] 9
1)
Toleranzen für nicht tolerierte Anziehdrehmomente M
M , 0, 10 ... 0,25 Nm: ± 20 %
A
M , 0, 25 ... 1 Nm: ± 30 %
A
M , 1 Nm: ± 20 %
A
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
+49 711 347-0
www.festo.com
1 Trennelement
1
VABD-...-B
VABD-6-B VABD-8-B
6 8
0,7 1,3
5 7
VABD-14-B VABD-17,5-B
14 17,5
3 4
13 16
A
4b. Montagebeispiel mit 4 Trennelementen
14139d_2
1
14139d_3
(1x)
1
14139d_8
5. Nach der Montage
14139d_4
Info
Zubehör (z. B. Einspeisemodul zur Versorgung der Druckzonen).
 www.festo.com/catalogue: VTUG/VUVS
6. Demontage
1
14139d_6
14139d_7
 Trennelemente 1 in den
Druckluftkanal schieben.
1
 Trennelemente 1 mittig
A
zwischen 2 Ventilanschluss-
bohrungen positionieren.
 Schraubendreher (A) an ge-
wünschter Stelle in eine An-
schlussbohrung stecken:
– Kanal 1 senkrecht
– Kanal 3/5 schräg.
Trennelement 1 wird da-
durch gestoppt.
 Trennelement 1 mit einem
A
Schlitzschraubendreher (B)
(Klinge  Tabelle) festdre-
hen.
 Anziehdrehmomente einhal-
ten ( Tabelle).
B
1
 Positionen der Trennele-
mente 1 mit beiliegendem
Aufkleber markieren.
Trennelement 1 bei der De-
montage nicht zu weit ausei-
nanderdrehen.
Trennelement 1 fällt sonst
auseinander.
 Trennelement 1 um
ca. 1 Umdrehung aufdrehen.
 Trennelemente 1 durch
Kippen der Anschlussleis-
te (C) entfernen.
1
C
Falls das Trennelement 1
auseinanderfällt:
X  Trennelement 1 wie darge-
stellt zusammensetzen.
Kontrolle:
D
Fase (X) zeigt zur Schrau-
14139d_5
be (D).
