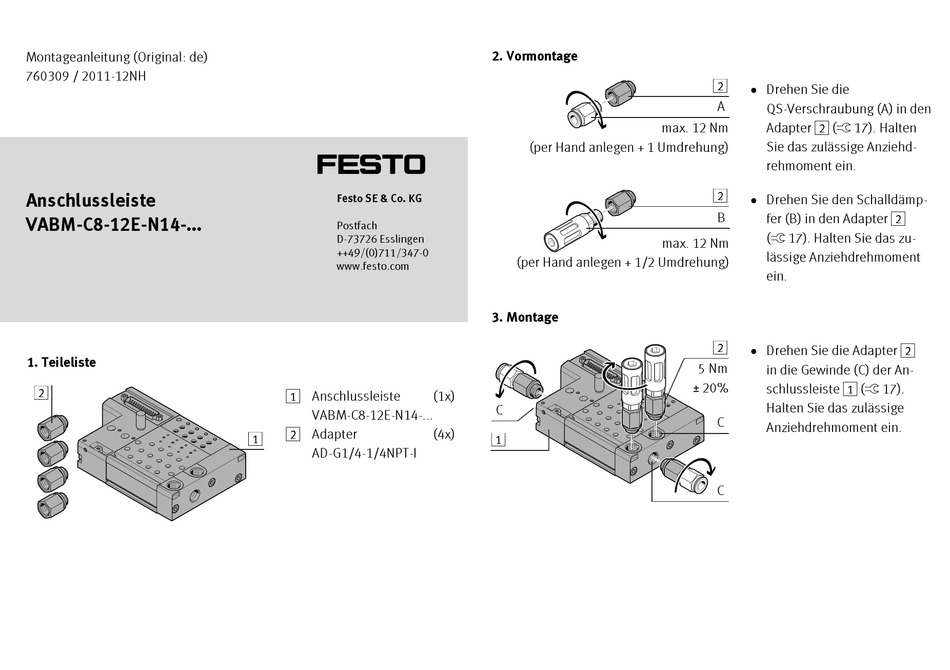

Montageanleitung (Original: de)
760309 / 2011-12NH
Anschlussleiste
VABM-C8-12E-N14-...
1. Teileliste
2
16721d_1
†‡
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1 Anschlussleiste
VABM-C8-12E-N14-...
2 Adapter
1
AD-G1/4-1/4NPT-I
2. Vormontage
16721d_2
(per Hand anlegen + 1 Umdrehung)
16721d_3
(per Hand anlegen + 1/2 Umdrehung)
3. Montage
(1x)
C
(4x)
1
16721d_4
2
Drehen Sie die
A
QS-Verschraubung (A) in den
max. 12 Nm
Adapter 2 (ß 17). Halten
Sie das zulässige Anziehd-
rehmoment ein.
2
Drehen Sie den Schalldämp-
B
fer (B) in den Adapter 2
(ß 17). Halten Sie das zu-
max. 12 Nm
lässige Anziehdrehmoment
ein.
2
Drehen Sie die Adapter 2
5 Nm
in die Gewinde (C) der An-
_ 20%
schlussleiste 1 (ß 17).
Halten Sie das zulässige
C
Anziehdrehmoment ein.
C
