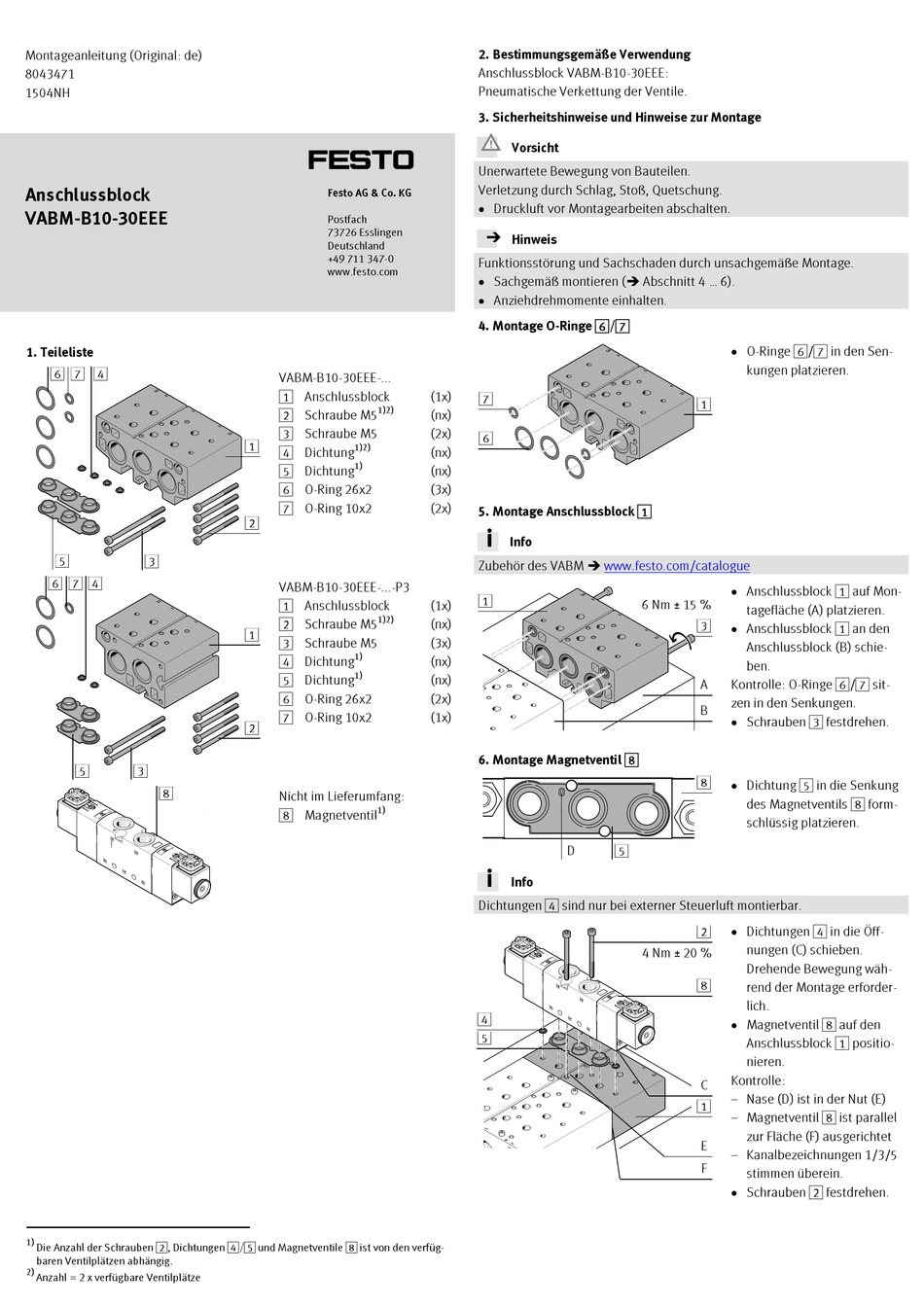

Festo VABM-B10-30EEE Assembly Instructions

Montageanleitung (Original: de)
8043471
1504NH
Anschlussblock
VABM-B10-30EEE
1. Teileliste
6 7 4
5
3
21490d_1
6 7 4
5 3
21490d_2
8
21481d_9
1)
Die Anzahl der Schrauben 2, Dichtungen 4/5 und Magnetventile 8 ist von den verfüg-
baren Ventilplätzen abhängig.
2)
Anzahl = 2 x verfügbare Ventilplätze
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
VABM-B10-30EEE-...
1 Anschlussblock
1)2)
2 Schraube M5
3 Schraube M5
1
1)2)
4 Dichtung
1)
5 Dichtung
6 O-Ring 26x2
7 O-Ring 10x2
2
VABM-B10-30EEE-...-P3
1 Anschlussblock
1)2)
2 Schraube M5
1
3 Schraube M5
1)
4 Dichtung
1)
5 Dichtung
6 O-Ring 26x2
7 O-Ring 10x2
2
Nicht im Lieferumfang:
1)
8 Magnetventil
2. Bestimmungsgemäße Verwendung
Anschlussblock VABM-B10-30EEE:
Pneumatische Verkettung der Ventile.
3. Sicherheitshinweise und Hinweise zur Montage
Vorsicht
Unerwartete Bewegung von Bauteilen.
Verletzung durch Schlag, Stoß, Quetschung.
 Druckluft vor Montagearbeiten abschalten.
Hinweis
Funktionsstörung und Sachschaden durch unsachgemäße Montage.
 Sachgemäß montieren ( Abschnitt 4 ... 6).
 Anziehdrehmomente einhalten.
4. Montage O-Ringe 6/7
(1x)
7
(nx)
(2x)
6
(nx)
(nx)
(3x)
21490d_3
(2x)
5. Montage Anschlussblock 1
Info
Zubehör des VABM 
www.festo.com/catalogue
1
(1x)
(nx)
(3x)
(nx)
(nx)
(2x)
(1x)
21490d_4
6. Montage Magnetventil 8
D
21481d_8
Info
Dichtungen 4 sind nur bei externer Steuerluft montierbar.
4
5
21490d_5
 O-Ringe 6/7 in den Sen-
kungen platzieren.
1
 Anschlussblock 1 auf Mon-
6 Nm _ 15 %
tagefläche (A) platzieren.
3  Anschlussblock 1 an den
Anschlussblock (B) schie-
ben.
Kontrolle: O-Ringe 6/7 sit-
A
zen in den Senkungen.
B
 Schrauben 3 festdrehen.
8  Dichtung 5 in die Senkung
des Magnetventils 8 form-
schlüssig platzieren.
5
 Dichtungen 4 in die Öff-
2
nungen (C) schieben.
4 Nm _ 20 %
Drehende Bewegung wäh-
8
rend der Montage erforder-
lich.
 Magnetventil 8 auf den
Anschlussblock 1 positio-
nieren.
Kontrolle:
C
– Nase (D) ist in der Nut (E)
1
– Magnetventil 8 ist parallel
zur Fläche (F) ausgerichtet
E
– Kanalbezeichnungen 1/3/5
F
stimmen überein.
 Schrauben 2 festdrehen.
