Festo VABD Series Assembly Instructions

Montageanleitung (de)
748 105 / 2009-08NH

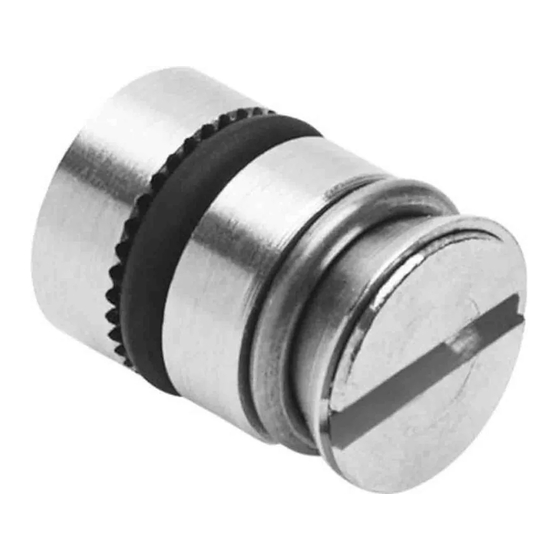

Verschlussstopfen
VABD-...-B
1. Teileliste
14139d_1
Bestimmungsgemäß dient der Verschlussstopfen VABD-...-B 1 als:
– Trennelement in Kanälen, um Druckzonen zu bilden.
– Verschluss von Kanälen.
2. Montage
2a. Vorbereitung
• Wählen Sie den passenden Verschlussstopfen 1 ! Tabelle.
VABD-4,2-B
Kanal-@ [mm] 4,2
1)
M [Nm] 0,3
A
2b. Montagebeispiel mit 4 Verschlussstopfen
14139d_2
1
14139d_3
1
14139d_8
1)
Toleranzen für nicht tolerierte Anziehdrehmomente M
M > 0, 25 ... 1 Nm: ± 30%
A
M > 1 Nm: ± 20%
A
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1 Verschlussstopfen
VABD-...-B
1
VABD-6-B VABD-8-B VABD-10-B
6 8 10
0,7 1,3 1,3
• Schieben Sie den passenden
Verschlussstopfen 1 in die
A Druckluftkanäle ein.
1
• Positionieren Sie die Ver-
B
schlussstopfen 1 mittig
zwischen zwei Ventil-
A
Anschlussbohrungen.
• Stecken Sie z. B. einen klei-
nen Schraubendreher (B) an
gewünschter Stelle in eine
der Anschlussbohrungen (in
Kanal 3/5 schräg), um den
Verschlussstopfen 1 zu
stoppen.
• Drehen Sie die Verschluss-
A
stopfen 1 mit einem
Schlitzschraubendreher (C)
fest.
• Halten Sie das zulässige An-
ziehdrehmoment ein
C
! Tabelle.
A
3. Nach der Montage
1
14139d_4
Info
• Wählen Sie weiteres Zubehör aus unserem Katalog
! www.festo.com/catalogue, z. B. Versorgungsplatten zur Zusatzein-
speisung bei mehreren Druckzonen.
4. Demontage
• Achten Sie darauf, dass Sie den Verschlussstopfen 1 bei der Demontage
nicht zu weit auseinanderdrehen, da er sonst auseinander fällt.
1
14139d_6
14139d_7
Sollte der Verschlussstopfen 1 auseinanderfallen, setzen Sie ihn wie folgt
zusammen:
D
14139d_5
• Markieren Sie die Position
der Verschlussstopfen 1 an
geeigneter Stelle mit beilie-
A
gendem Aufkleber.
• Drehen Sie die Verschluss-
A
stopfen 1 nur um ca. 1 Um-
drehung auf.
• Entfernen Sie die Ver-
schlussstopfen 1 durch
kippen der Anschluss-
1
leiste (A).
A
• Achten Sie auf die richtige
Lage der Fase (X) der Hül-
X
se (D).
