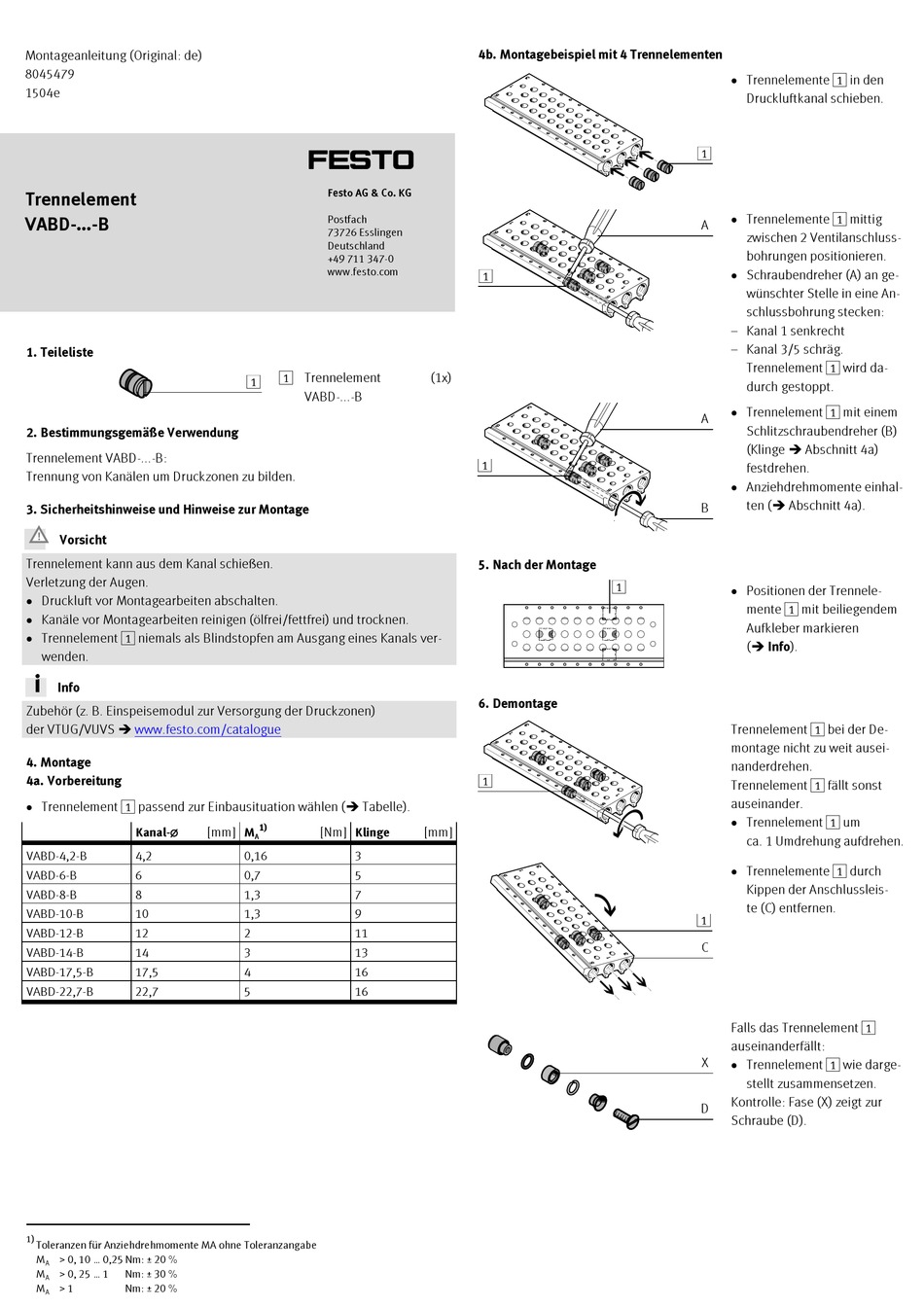

Festo VABD B Series Assembly Instructions

Montageanleitung (Original: de)
8045479
1504e
Trennelement
VABD-...-B
1. Teileliste
14139d_9
2. Bestimmungsgemäße Verwendung
Trennelement VABD-...-B:
Trennung von Kanälen um Druckzonen zu bilden.
3. Sicherheitshinweise und Hinweise zur Montage
Vorsicht
Trennelement kann aus dem Kanal schießen.
Verletzung der Augen.
 Druckluft vor Montagearbeiten abschalten.
 Kanäle vor Montagearbeiten reinigen (ölfrei/fettfrei) und trocknen.
 Trennelement 1 niemals als Blindstopfen am Ausgang eines Kanals ver-
wenden.
Info
Zubehör (z. B. Einspeisemodul zur Versorgung der Druckzonen)
der VTUG/VUVS 
www.festo.com/catalogue
4. Montage
4a. Vorbereitung
 Trennelement 1 passend zur Einbausituation wählen ( Tabelle).
Kanal-@
VABD-4,2-B 4,2
VABD-6-B 6
VABD-8-B 8
VABD-10-B 10
VABD-12-B 12
VABD-14-B 14
VABD-17,5-B 17,5
VABD-22,7-B 22,7
1)
Toleranzen für Anziehdrehmomente MA ohne Toleranzangabe
M , 0, 10 ... 0,25 Nm: ± 20 %
A
M , 0, 25 ... 1 Nm: ± 30 %
A
M , 1 Nm: ± 20 %
A
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1 Trennelement
1
VABD-...-B
1)
[mm] [Nm]
M Klinge
A
0,16 3
0,7 5
1,3 7
1,3 9
2 11
3 13
4 16
5 16
4b. Montagebeispiel mit 4 Trennelementen
14139d_2
1
14139d_3
(1x)
1
14139d_8
5. Nach der Montage
14139d_4
6. Demontage
1
[mm]
14139d_6
14139d_7
 Trennelemente 1 in den
Druckluftkanal schieben.
1
 Trennelemente 1 mittig
A
zwischen 2 Ventilanschluss-
bohrungen positionieren.
 Schraubendreher (A) an ge-
wünschter Stelle in eine An-
schlussbohrung stecken:
– Kanal 1 senkrecht
– Kanal 3/5 schräg.
Trennelement 1 wird da-
durch gestoppt.
 Trennelement 1 mit einem
A
Schlitzschraubendreher (B)
(Klinge  Abschnitt 4a)
festdrehen.
 Anziehdrehmomente einhal-
ten ( Abschnitt 4a).
B
1
 Positionen der Trennele-
mente 1 mit beiliegendem
Aufkleber markieren
( Info).
Trennelement 1 bei der De-
montage nicht zu weit ausei-
nanderdrehen.
Trennelement 1 fällt sonst
auseinander.
 Trennelement 1 um
ca. 1 Umdrehung aufdrehen.
 Trennelemente 1 durch
Kippen der Anschlussleis-
te (C) entfernen.
1
C
Falls das Trennelement 1
auseinanderfällt:
X  Trennelement 1 wie darge-
stellt zusammensetzen.
Kontrolle: Fase (X) zeigt zur
D
Schraube (D).
14139d_5
