Summary of Contents for Festo CPX-SF34

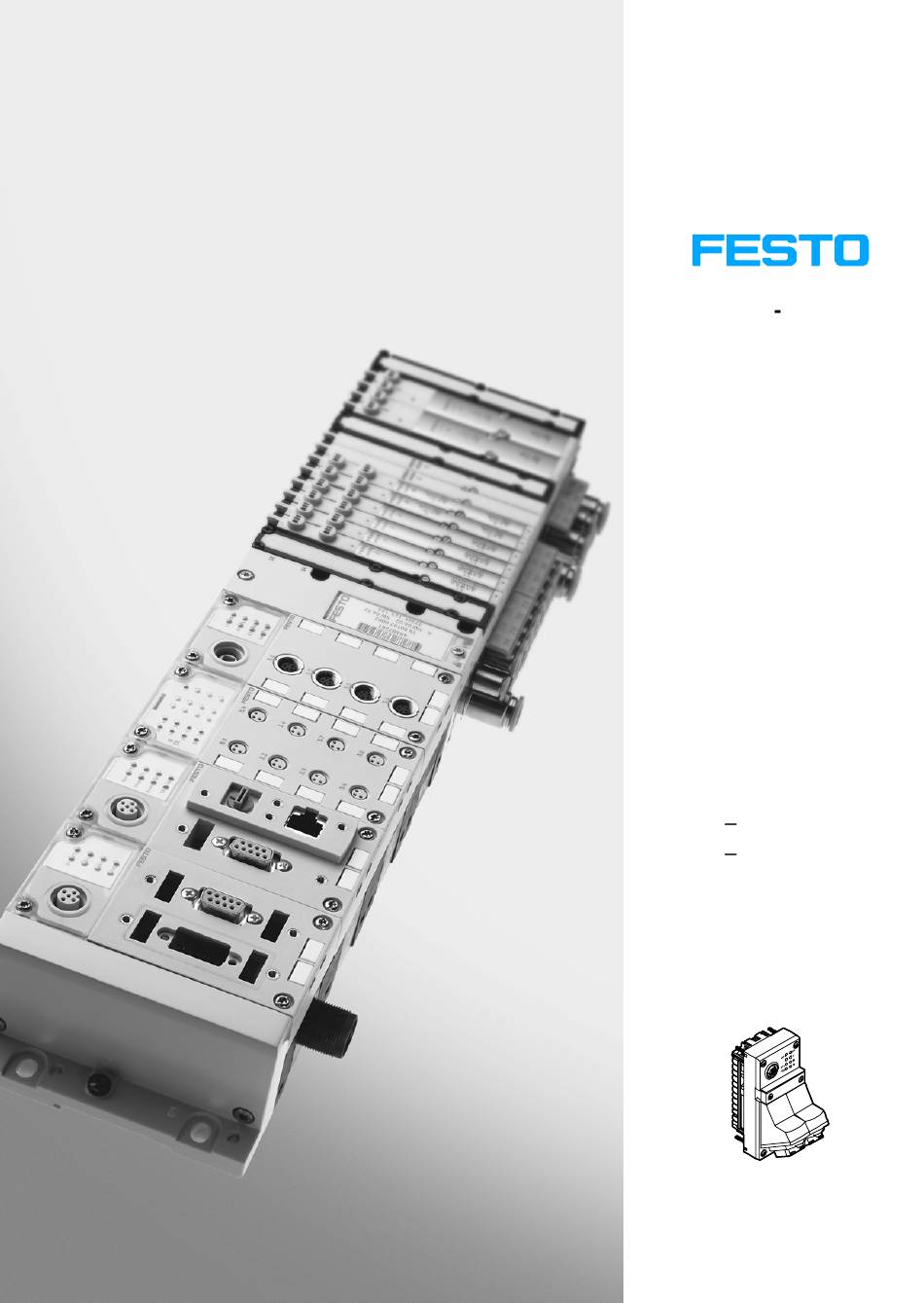

- Page 1 CPX−Terminal Kurz beschreibung Brief description CPX−Steuerblock PROFINET IO PC WORX integriert Typ CPX−SF34 Typ CPX−SF35 CPX Control Block PROFINET IO PC WORX integrated Type CPX−SF34 Type CPX−SF35 Deutsch English 748 174 1007NH...
- Page 2 , PHOENIX CONTACT , PC WorX , AUTOMATIONWORX ® Push−Pull are registered trademarks of their respective trademark holders in certain countries. Edition: 1007NH Original: de © (Festo AG & Co., D 73726 Esslingen, Germany, 2010) Internet: http://www.festo.com E−Mail: service_international@festo.com Festo CPX−SF34 1007NH...
- Page 3 Anschluss des CPX−Terminals an. · Der CPX−Steuerblock enthält elektrostatisch gefähr dete Bauelemente. Berühren Sie deshalb keine Bauelemente. Beachten Sie die Handhabungsvor schriften für elektrostatisch gefährdete Bauelemente. Hinweis Nehmen Sie nur ein komplett montiertes und verdrahtetes CPX−Terminal in Betrieb. Festo CPX−SF34 1007NH Deutsch...
-
Page 4: Anschluss− Und Anzeigeelemente
TP1/TP2 oder CPX−Peripheriefehler ist aus bei Verbindung ist aus bei Verbindung Motion/RUN (gelb): zum PROFINET blinkt: SPS auf STOP Controller leuchtet: SPS auf RUN (wenn NF LED aus) Detailinformationen: CPX−Systembeschreibung und Beschreibung P.BE−CPX−SF34− (enthält SF35) Festo CPX−SF34 1007NH Deutsch... - Page 5 Modul im CPX−Terminal sein (von links gezählt). Warnung Schalten Sie die Spannungsversorgung aus, bevor Sie den Steuerblock demontieren oder montieren (Gefahr von Funktionsstörungen oder Beschädigung). Schrauben, Anzugsdrehmoment 0,9 ... 1,1 Nm CPX−Steuerblock CPX−Metall− Verkettungsblock, hier: CPX−M−GE−EV− S−PP−5POL Festo CPX−SF34 1007NH Deutsch...
- Page 6 1. Dichtung und Dichtflächen prüfen und Anschlussblock wieder aufsetzen. 2. Schrauben von Hand über Kreuz anziehen. Anzugs drehmoment 0,9 ... 1,1 Nm. 3.2 Einstellung der DIL−Schalter DIL−Schalter 1: Boot−Einstellungen der SPS DIL−Schalter 2: reserviert Speicherkarte (siehe Abschnitt 3.3) Festo CPX−SF34 1007NH Deutsch...
- Page 7 3. DIL 2.1 zurück auf OFF stellen Keine automatisches Starten, bei Spannungswiederkehr nach Unterspannung U < 17,5 V EL/SEN Hinweis Voraussetzung für das automatische Starten des Boot−Programms mit AUTORUN ist, dass es keine Abweichungen zwischen Ist− und Soll−Konfiguration gibt. Festo CPX−SF34 1007NH Deutsch...
- Page 8 Entnehmen oder Einsetzen der Speicherkarte bei eingeschalteter Spannungsversorgung kann zu Funktionsstörungen oder zur Beschädigung der Speicherkarte führen. · Schalten Sie die Spannungsversorgung aus, bevor Sie die Speicherkarte entnehmen oder einsetzen. Die Speicherkarte muss immer gesteckt sein, wenn der CPX−SF34/35 gestartet wird! Festo CPX−SF34 1007NH Deutsch...
- Page 9 2 x Push−Pull−Buchse, Stecker von Festo, SCRJ, AIDA−konform Typ FBS−SCRJ−PP−GS für POF−Lichtwellenleiter entsprechend IEC 61754−24 Pinbelegung der Netzwerk−Schnittstelle des CPX−SF34: RJ45−Buchse Signal Erläuterung Sendedaten+ Sendedaten Empfangsdaten+ nicht angeschlossen nicht angeschlossen Empfangsdaten nicht angeschlossen nicht angeschlossen Gehäuse Schirm/Funktionserde Festo CPX−SF34 1007NH Deutsch...
- Page 10 Segmentlänge 50 m zwischen Netzwerk− Teilnehmern (entsprechend Spezifikationen für Ethernet−Netzwerke, ISO/IEC 11801, PROFINET Installation Guide) Zur Sicherstellung der Schutzart IP65/IP67 müssen die nicht verwendeten Netzwerk−Anschlüsse mit Abdeck− kappen verschlossen werden. Diese müssen separat bestellt werden (Typ CPX−M−AK−C, Teilenr. 548753) Festo CPX−SF34 1007NH Deutsch...
- Page 11 24 V 0 V 24 V 0 V FE Verkettungsblock Lastspannung für Ventile mit Systemeinspeisung Betriebsspannung für Typ CPX−M−GE−EV−S−PP−5POL Elektronik und Sensoren Verkettungsblock ohne Lastspannung für digitale Einspeisung Typ CPX−M−GE−EV Ausgänge Verkettungsblock Funktionserde FE mit Zusatzeinspeisung Typ CPX−M−GE−EV−Z−PP−5POL Festo CPX−SF34 1007NH Deutsch...
- Page 12 5: FE Betriebsspannung Elektronik/Sensoren EL/SEN Lastspannung Ausgänge Lastspannung Ventile Erdungsanschluss n.c.: nicht verbunden (not connected) Anschlussbeispiel Das folgende Bild zeigt beispielhaft den Anschluss bei Verwendung einer Systemeinspeisung und einer Zusatzeinspeisung (jeweils mit Push−Pull−Stecker) für elektrische Ausgänge. Festo CPX−SF34 1007NH Deutsch...
- Page 13 Push−Pull Push−Pull Verkettungsblock Lastversorgung der mit Systemeinspeisung Ventile/Ausgänge CPX−M−GE−EV−S−PP−5POL getrennt abschaltbar Verkettungsblock Externe Sicherungen mit Zusatzeinspeisung Potenzialausgleich CPX−M−GE−EV−Z−PP−5POL Pin 5: Erdungsanschluss am Push Pull−Stecker ausgelegt für 16 A Festo CPX−SF34 1007NH Deutsch...
-
Page 14: Technische Daten
CPX−SF34 CPX−SF35 Eigenstromaufnahme bei 24 V 120 mA 150 mA aus Betriebsspannungsversor (interne (interne gung Elektronik/Sensoren Elektronik) Elektronik) EL/SEN Galvanische Trennung galvanisch durch PROFINET−Schnittstellen zu getrennt Lichtwellenleiter (Trafo, 1500 V) EL/SEN Netzausfallüberbrückungszeit 10 ms 10 ms Festo CPX−SF34 1007NH Deutsch... - Page 15 Switched Fast Ethernet, 100 Mbit/s Programmiersprachen nach AWL/IL, FB, KOP, SFC, ST IEC 61131−3 Programmspeicher 2 MB davon 512 kB für Bootprojekt Remanenter Datenspeicher 4 kB Bearbeitungsgeschwindigkeit 1,5 ms pro 1000 Anweisungen Programmier−Schnittstelle ab AUTOMATIONWORX Software Suite 1.50 SP1 Festo CPX−SF34 1007NH Deutsch...
- Page 16 Bitte wenden Sie sich bei technischen Problemen an den technischen Support der PHOENIX CONTACT GmbH & Co. KG, D−32823 Blomberg, Deutschland. E−Mail: automation@phoenixcontact.com Festo CPX−SF34 1007NH Deutsch...
- Page 17 · The CPX control block contains electrostatically sensitive components. Therefore, do not touch any components. Observe the handling specifications for electrostatically sensitive devices. Note Commission only a CPX terminal which has been mounted and wired completely. Festo CPX−SF34 1007NH English...
-
Page 18: Connection And Display Components
PROFINET Controller the PROFINET Controller Motion/RUN (yellow): (when NF LED off ) flashes: PLC at STOP lights up: PLC at RUN Detail information: CPX system description and description P.BE−CPX−SF34− (includes SF35) Festo CPX−SF34 1007NH English... -
Page 19: Installation Instructions
CPX terminal (counted from left). Warning Switch off the power supply before dismantling or mounting the control block (danger of operative malfunctions or damage). Screws, tightening torque 0.9 ... 1.1 Nm CPX control block CPX−metal interlinking block, here: CPX−M−GE−EV− S−PP−5POL Festo CPX−SF34 1007NH English... - Page 20 2. Tighten the screws by hand in diagonally opposite sequence. Tightening torque 0.9 ... 1.1 Nm 3.2 Setting the DIL switches DIL switch 1: Boot settings of the PLC DIL switch 2: Reserved Memory card (see section 3.3) Festo CPX−SF34 1007NH English...
- Page 21 No automatic starting with voltage recovery after undervoltage < 17.5 V EL/SEN Note A requirement for automatic starting of the Boot program with AUTORUN is that there are no deviations between the actual and nominal configuration. Festo CPX−SF34 1007NH English...
- Page 22 · Disconnect the power supply before you insert or remove the memory card. The memory card must always be plugged in when the CPX−SF34/35 is started! Festo CPX−SF34 1007NH English...
- Page 23 IEC 61754−24 Pin assignment of the network interface of the CPX−SF34: RJ45 socket Signal Explanation Transmitted data+ Transmitted data Received data+ not connected not connected Received data not connected not connected Housing Screening/functional earth Festo CPX−SF34 1007NH English...
- Page 24 (corresponding to specifications for Ethernet networks, ISO/IEC 11801, PROFINET Installation Guide) To ensure protection class IP65/IP67, the unused network connections must be closed with cover caps. These must be ordered separately (type CPX−M−AK−C, part no. 548753) Festo CPX−SF34 1007NH English...
- Page 25 Load voltage for valves with system power supply Operating voltage for type CPX−M−GE−EV−S−PP−5POL electronics and sensors Interlinking block without Load voltage for digital supply type CPX−M−GE−EV outputs Interlinking block Functional earth (FE) with additional power supply type CPX−M−GE−EV−Z−PP−5POL Festo CPX−SF34 1007NH English...
- Page 26 Load voltage for valves Earth terminal n.c.: not connected Example of connection The following diagram shows as an example the connection for electric outputs with a system power supply and an additional power supply (each with push−pull plugs). Festo CPX−SF34 1007NH English...
- Page 27 The load voltage for the with system power supply valves/outputs can be CPX−M−GE−EV−S−PP−5POL switched off separately Interlinking block External fuses with additional power supply Potential equalisation CPX−M−GE−EV−Z−PP−5POL Pin 5: Earth terminal at the push−pull plug designed for 16 A Festo CPX−SF34 1007NH English...
-
Page 28: Technical Data
(internal from operating voltage supply electronics) electronics) for electronics/sensors (U EL/SEN Galvanic isolation galvanically by means of PROFINET interfaces for U isolated (trans fibre−optic cable EL/SEN former, 1500 V) Mains buffering time 10 ms 10 ms Festo CPX−SF34 1007NH English... - Page 29 AWL/IL, FB, KOP, SFC, ST accordance with IEC 61131−3 Program memory 2 MB, of which 512 kB for Boot project Remanent data memory 4 kB Processing speed 1.5 ms per 1000 instructions Programming interface from AUTOMATIONWORX Software Suite 1.50 SP1 Festo CPX−SF34 1007NH English...
- Page 30 In case of technical problems, please contact technical support of PHOENIX CONTACT GmbH & Co. KG, D−32823 Blomberg, Germany. E−mail: automation@phoenixcontact.com Festo CPX−SF34 1007NH English...
