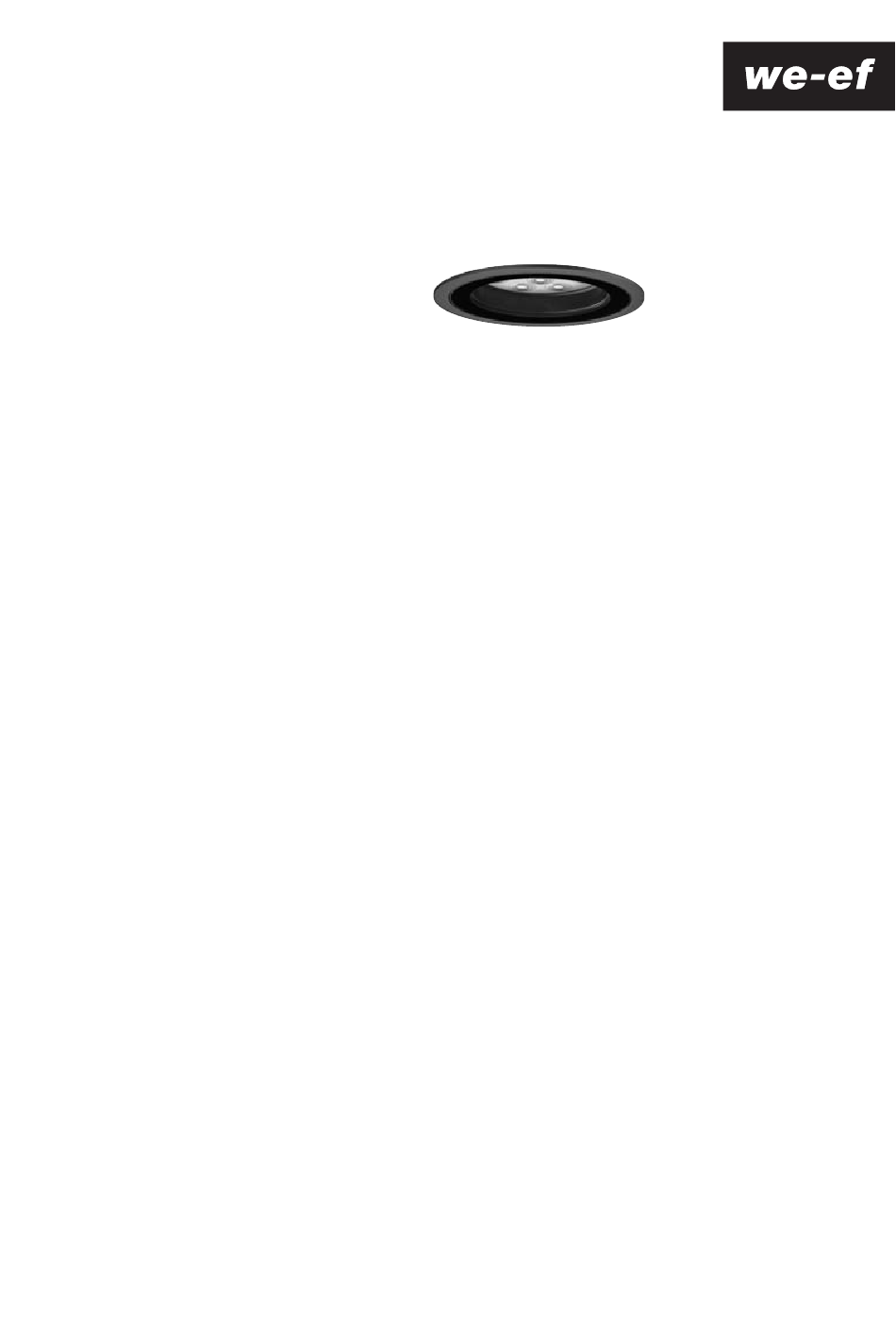

- Page 1 WE-EF LEUCHTEN Montage- und Wartungshinweise für Deckeneinbauleuchte Serie DOC100 LED Installation and Maintenance Instructions for Recessed Exterior Downlight DOC100 LED Series...
- Page 2 6 LED 12W / 12 LED 24W / 24 LED 48W* * Nominalleistung, aktualisierte Daten siehe www.we-ef.com ø 117 * Nominal power, for latest data refer to www.we-ef.com Schutzart / Protection IP66, IK07 Schutzklasse / Class I, ta 40°C Nicht geeignet zur Abdeckung mit Wärmedämmmaterial.
-
Page 3: Montage
Die Leuchte ist nicht geeignet für chlorhaltige The luminaire is not suitable for chlorine Atmosphären wie z.B. in Schwimmbädern containing environments e.g. swimming pools Montage Installation Montage und Wartung des Produkts dürfen nur von The product must be installed and maintained by a suit- Fach per sonal mit entsprechender beruflicher Qualifikation ably qualified professional in compliance with latest in Übereinstimmung mit den geltenden bautechnischen... - Page 4 2) Schrauben A vom Netzteilkasten B lösen und den 2) Loosen screws A from gear box B and open cover C. Deckel C öffnen. 3) Lead the connecting line D through the cable gland E 3) Anschlussleitung D durch die Kabelverschraubung E into the power supply pack.
- Page 5 6) Den Netzteilkasten durch die vorbereitete Decken - 6) Lead the gear box through the prepared ceiling öffnung führen, die beiden Federn G nach oben opening (D=110), press both springs G upwards and drücken und die Leuchte H in die Deckenöffnung ein - position the luminaire H into ceiling opening.
- Page 6 Achtung: Important: Bei Verwendung mit IO-20° WW Linse die Montage - In applications using the IO-20° WW lens, make sure the position beachten. light is orientated in the direction of the object to be lit. F = Montageposition F = Installation position...
- Page 7 Einbautopf Typ I – erhabene Montage Installation blockout Type I – Luminaire frame proud of surface Art.-Nr. für Leuchte Part ID for Luminaire BDO11-I 134-1639 DOC110 BDO12-I 134-1748 DOC120 BDO14-I 134-1763 DOC140 – Installation blockout Type III Luminaire frame flush with surface, Einbautopf Typ III –...
- Page 8 DOC100_LED_010419 / 006-1355 caused by improper use or installation. Technische Änderungen vorbehalten. If any luminaire and/or accessory is subsequently modified, the Technical specifications are subject to change. persons responsible for the modification shall be considered as manufacturer. © WE-EF 2019...
