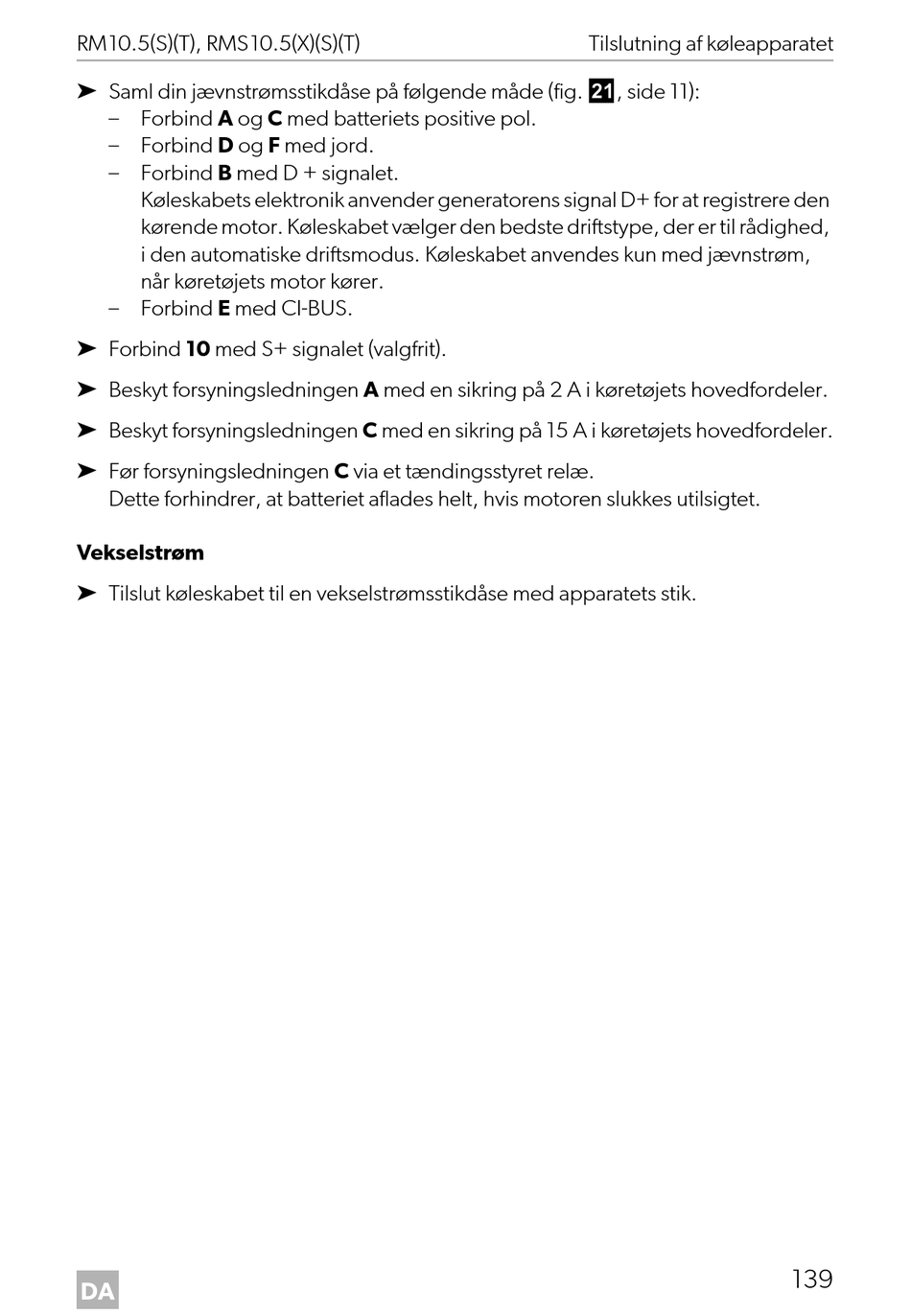

RM10.5(S)(T), RMS10.5(X)(S)(T)
➤ Saml din jævnstrømsstikdåse på følgende måde (fig. k, side 11):
– Forbind A og C med batteriets positive pol.
– Forbind D og F med jord.
– Forbind B med D + signalet.
Køleskabets elektronik anvender generatorens signal D+ for at registrere den
kørende motor. Køleskabet vælger den bedste driftstype, der er til rådighed,
i den automatiske driftsmodus. Køleskabet anvendes kun med jævnstrøm,
når køretøjets motor kører.
– Forbind E med CI-BUS.
➤ Forbind 10 med S+ signalet (valgfrit).
➤ Beskyt forsyningsledningen A med en sikring på 2 A i køretøjets hovedfordeler.
➤ Beskyt forsyningsledningen C med en sikring på 15 A i køretøjets hovedfordeler.
➤ Før forsyningsledningen C via et tændingsstyret relæ.
Dette forhindrer, at batteriet aflades helt, hvis motoren slukkes utilsigtet.
Vekselstrøm
➤ Tilslut køleskabet til en vekselstrømsstikdåse med apparatets stik.
DA
Tilslutning af køleapparatet
139
