HomeMatic HM-LC-Dim1TPBU-FM Installation And Operating Manual

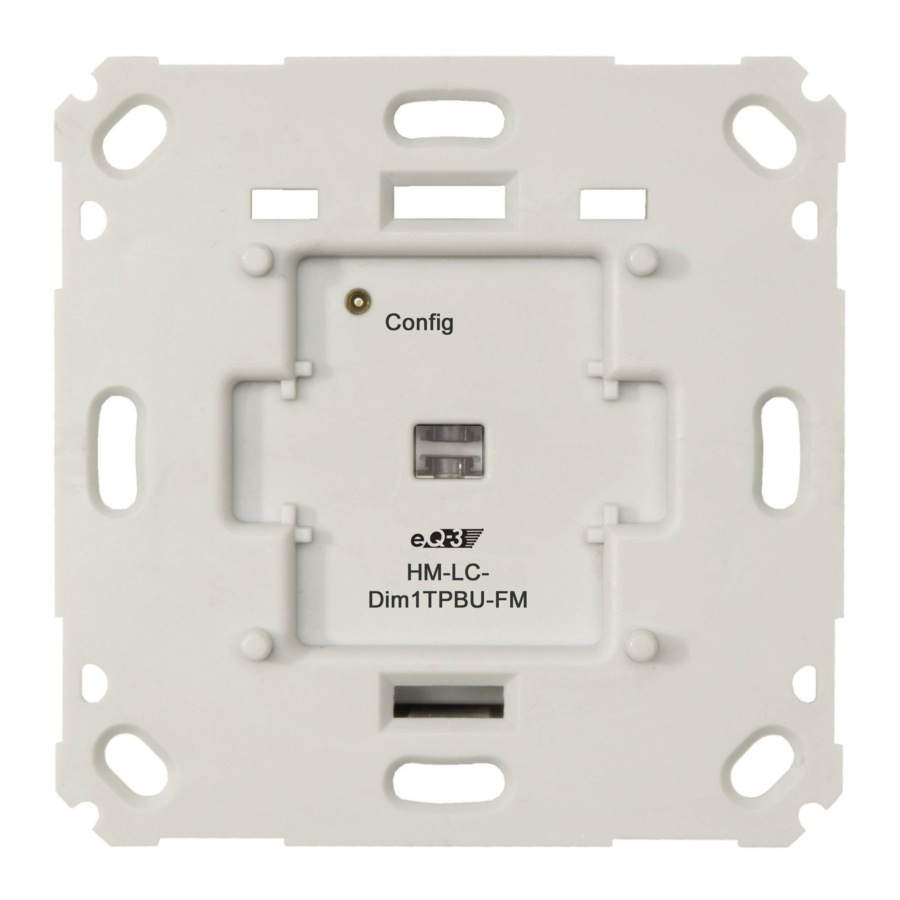

Wireless dimming actuator 1-channel for brand switch systems, trailing edge, flush-moun
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Installations- und
Bedienungsanleitung
Installation and
operating manual
Funk-Dimmaktor 1-fach für Markenschalter,
Phasenabschnitt, Unterputzmontage
Wireless Dimming Actuator 1-channel
for brand switch systems, trailing edge,
flush-mount
HM-LC-Dim1TPBU-FM
(S. 2)
(p. 38)

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HM-LC-Dim1TPBU-FM and is the answer not in the manual?

Questions and answers

Related Manuals for HomeMatic HM-LC-Dim1TPBU-FM

Summary of Contents for HomeMatic HM-LC-Dim1TPBU-FM

  • Page 1 Installations- und Bedienungsanleitung (S. 2) Installation and operating manual (p. 38) Funk-Dimmaktor 1-fach für Markenschalter, Phasenabschnitt, Unterputzmontage Wireless Dimming Actuator 1-channel for brand switch systems, trailing edge, flush-mount HM-LC-Dim1TPBU-FM...
  • Page 2 Dokumentation © 2014 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustim- mung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mecha- nischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist.

  • Page 3: Table Of Contents

    Adapter......11 Allgemeine Systeminformation zu Homematic 15 Allgemeine Hinweise zum Funkbetrieb ..16 Installation .

  • Page 4: Hinweise Zu Dieser Anleitung

    Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic Komponenten in Betrieb nehmen. Bewah- ren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungs- anleitung.

  • Page 5: Gefahrenhinweise

    Gefahrenhinweise Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeach- ten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fäl- len erlischt jeder Garantieanspruch! Für Folge- schäden übernehmen wir keine Haftung! Das Gerät ist kein Spielzeug. Erlauben Sie Kin- dern nicht damit zu spielen.
  • Page 6 Der beschriebene Aktor ist Teil der Gebäudein- stallation. Bei der Planung und Errichtung sind die einschlägigen Normen und Richtlinien des Landes zu beachten. Der Betrieb des Gerätes ist ausschließlich am 230 V/50 Hz-Wechsel- spannungsnetz zulässig. Arbeiten am 230 V- Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen.
  • Page 7 Beachten Sie beim Anschluss an die Geräte- klemmen die hierfür zulässigen Leitungen und Leitungsquerschnitte. Beachten Sie vor Anschluss eines Verbrauchers die technischen Daten, insbesondere die maximal zulässige Anschlussleistung des Dimmers und Art des anzuschließenden Verbrauchers! Alle Lastangaben beziehen sich auf ohmsche Lasten! Bitte belasten Sie den Aktor nur bis zur angegebenen Leistungsgrenze.
  • Page 8 Eine Überlastung kann zur Zerstörung des Ge- rätes, zu einem Brand oder zu einem elektri- schen Schlag führen. Vor dem Anschließen des Aktors muss die Si- cherung im Sicherungskasten herausgenommen werden. Der Dimmer enthält einen thermischen Schutz. Bitte beachten Sie, dass bei leichter Erwärmung die Lampen und Leuchten heruntergedimmt und bei Überhitzung die Verbraucher ganz ab- geschaltet werden.

  • Page 9: Funktion

    Funktion Der Homematic Unterputz-Dimmer eignet sich zur Installation innerhalb der im Haus montierten Unter- putzdosen. Er ist für den Anschluss von Unterputzleitungen für Lampen und Leuchten vorgesehen. Bitte achten Sie auf die Gesamtleistung, wenn mehrere Lampen/ Leuchten angeschlossen sind. Ein Phasenabschnittdimmer ermöglicht das Dimmen •...
  • Page 10 Taster) beim Eintreten eines Ereignisses einen Befehl. Genaueres dazu ist der Anleitung des entsprechenden Sensors zu entnehmen. Sie haben jederzeit die Möglichkeit, den Homematic Unterputz-Dimmer auch manuell über die Wippe zu schalten bzw. zu dimmen. Bei einem kurzen Tasten- druck verhält sich der Homematic Unterputz-Dimmer wie ein EIN-/AUS-Schalter.

  • Page 11: Adapter

    A Anschlussklemmen B Config-Taste Adapter Um eine Kompatibilität mit möglichst vielen Herstellern zu erreichen und eine Integration in die verschie- denen Designs zu erleichtern, sind die nachfolgenden Wippadapter als Zubehör erhältlich (Wippadapter für weitere Hersteller sind in Vorbereitung). In Ausnahme- fällen kann eine Anpassung der Wipphalterungen oder Rahmen der verschiedenen Hersteller durch Sägen oder Feilen erforderlich sein.
  • Page 12 Adapter für Merten (M) System M Atelier M M-Plan M-Plan Echtglas M-Smart M-ARC M-Star*) Atelier-Basis*) M1 Basis Adapter für Berker (B1) Arsys...
  • Page 13 Adapter für Berker (B2) Modul 2 Adapter für Busch-Jaeger (BJ) Duro 2000® SI/SI Linear Reflex SI/SI Linear carat® future® linear solo® Busch® axcent, alpha Adapter für Jung (J1)*) LS 990 LS design LS plus CD 500 CD universal CD plus...
  • Page 14 Adapter für Jung (J2)*) A 500 A creation A plus AS 500 AS universal Adapter für Kopp (K)*) **) Alaska Athenis Ambiente Europa Paris (Objekt HK 05) Milano Rivo Adapter für Gira (GD) Standard...

  • Page 15: Allgemeine Systeminformation Zu Homematic

    Adapter für düwi / Popp (D)**) Architaste Arcada Trend Standard Quadro (Plus2000) EverLuxe (Forever) ProLuxe (Quadro) PrimaLuxe Allgemeine Systeminformation zu Homematic Dieses Gerät ist Teil des Homematic Systems und arbeitet mit dem bidirektionalen Homematic Funkpro- tokoll. Alle Geräte werden mit einer Standardkonfiguration...

  • Page 16: Allgemeine Hinweise Zum Funkbetrieb

    Gerätes über ein Programmiergerät und Software kon- figurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunktionen sich im Homematic System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie bitte dem Homematic WebUI Handbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.homematic.com.

  • Page 17: Installation

    Dimmen mit mehr als einem Gerät pro Sender- kanal / Tastenpaar ist nicht mehr möglich. Weitere Informationen zur gesicherten Übertragung (AES) finden Sie im Homematic WebUI Handbuch unter www.homematic.com. Hiermit erklärt die eQ-3 AG, dass sich dieses Gerät in Übereinstimmung mit den grund-legenden Anforde- rungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
  • Page 18 Durch eine unsachgemäße Installation gefährden Sie • Ihr eigenes Leben; • das Leben der Nutzer der elektrischen Anlage. Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z. B. durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden.

  • Page 19: Installation Des Homematic Unterputz-Dimmers

    Die Installation darf nur in handelsüblichen Schalterdo- sen (Gerätedosen) gemäß DIN 49073-1 erfolgen. Das Gerät darf nur mit Adapter und einer zugehörigen, montierten Schalterabdeckung betrieben werden. 7.1. Installation des Homematic Unterputz- Dimmers Zugelassene Leitungsquerschnitte zum Anschluss an den Unterputz-Aktor sind:...
  • Page 20 über die Bedienoberfläche der Homematic Zentrale einrichten können. Der Homematic Unterputz-Dimmer besitzt einen auf zwei Klemmen herausgeführten Neutralleiteran- schluss. Somit sind zwei Beschaltungsarten in Abhän- gigkeit von der Verdrahtung möglich.
  • Page 21 Gedimmte Phase Anschluss Neutralleiter Anschluss Außenleiter Die Installationsschritte sind analog zu beiden Be- schaltungsmöglichkeiten. Bitte beachten Sie dabei die Gefahrenhinweise entsprechend Kapitel „2 Gefah- renhinweise“ auf Seite 5.
  • Page 22 HomeMatic Beispiel für Beispiel für HomeMatic Adapter vorhandenen Rahmen vorhandene Wippe Funk-Aktor Schritt 1: Schalten Sie die Haussicherung des Stromkreises ab. Schritt 2: Ziehen Sie gegebenenfalls die Wippe vom Rahmen des entsprechenden Schalters ab. Ziehen Sie anschließend den Rahmen mitsamt Klemm-/Haltestück vom Schalter ab.
  • Page 23 Hausinstallation (siehe Abbildung S. 20) oder an der Anschlussklemme N (siehe Abbildung S. 21) an. Schritt 8: Befestigen Sie den Homematic Unter- putz-Dimmer mittels der beiliegenden Schrauben an der Unterputzdose. Bitte beachten Sie bei der Montage, dass sich der Config-Taster (B) des Funk-Aktors links oben befinden muss.
  • Page 24 Schritt 10: Schalten Sie die Haussicherung des Stromkreises wieder ein. Schritt 11: Jetzt können beispielsweise Sender oder eine Zentrale an den Dimmer angelernt werden (siehe „8.2 Anlernen“ auf Seite 26). Schritt 12: Befestigen Sie nun die Wippe mit dem Adapter auf dem Funkaktor und hal- ten Sie den Rahmen an den Home- matic Unterputz-Dimmer.

  • Page 25: Bedienung

    Bitte beachten Sie, dass zwischen den Homematic-Geräten und der Homematic- Zentrale ein Abstand von mindestens 1 m eingehalten werden muss. Bedienung 8.1 Einfache Bedienung über Tastwippe Nach der Montage ist der Aktor sofort betriebsbereit. Sie können ihn a) wie einen konventionellen Schalter nutzen oder...

  • Page 26: Anlernen

    Wählen Sie dort „Gerät hinzufügen“ und folgen Sie den Anweisungen. Damit der Dimmaktor in Ihr Homematic System inte- griert werden und mit anderen Homematic Geräten kommunizieren kann, muss das Gerät zunächst angelernt werden. Sie können den Dimmaktor direkt...
  • Page 27 Fernbedienung) oder an die Homematic Zentrale anlernen. 8.2.1 Direktes Anlernen an Homematic Geräte Wenn Sie den Dimmaktor an ein oder mehrere Home- matic Geräte anlernen möchten, müssen Sie die beiden zu verknüpfenden Geräte in den Anlernmodus bringen. Bitte beachten Sie, dass Sie beim Anlernen zwischen den Geräten einen Abstand von min-...
  • Page 28 • steuern und konfigurieren, • direkt mit anderen Geräten verknüpfen oder • in Zentralenprogrammen nutzen zu können, muss es zunächst an die Homematic Zentrale oder einen Konfigurationsadapter angelernt werden. Das Anlernen neuer Geräte an die Zentrale erfolgt über die Homematic Bedienoberfläche „WebUI“.
  • Page 29 Beim Anlernen beachten Sie bitte, dass Sie ei- nen Abstand der Geräte zur Zentrale von min- destens 50 cm einhalten. Zum Anlernen Ihres Gerätes an die Zentrale gehen Sie wie folgt vor: • Öffnen Sie die WebUI Bedienoberfläche in Ihrem Browser.
  • Page 30 Posteingang wie im folgenden Abschnitt („Neu ange- lernte Geräte konfigurieren“) beschrieben. 8.2.3 Neu angelernte Geräte konfigurieren Nachdem Sie Ihr Gerät an die Homematic Zentrale angelernt haben, wird es in den „Posteingang“ ver- schoben. Hier muss Ihr Gerät und die dazugehörigen Kanäle zunächst konfiguriert werden, damit es für Be-...

  • Page 31: Bedienfunktionen Nach Anlernen

    Geräten verknüpfen oder in Zentralenprogrammen nutzen. Einzelheiten hierzu entnehmen Sie bitte dem WebUI Handbuch (zu finden im Download-Bereich der Web- site www.homematic.com). 8.3 Bedienfunktionen nach Anlernen Nach dem Anlernen stehen Bedienfunktionen über die angelernten Sender zur Verfügung. Kurzer Tasten- druck: AN / AUS, langer Tastendruck: Dimmen.

  • Page 32: Werkseinstellungen Wiederherstellen

    Langer Tastendruck Hoch dimmen „EIN“-Taste Langer Tastendruck Runter dimmen „AUS“-Taste Je nach angelerntem Bedienelement lässt sich das Schalten im Toggle-Betrieb und das Dimmen über den Eintasten-Betrieb realisieren. Werkseinstellungen wiederherstellen Die Werkseinstellungen des Unterputz-Dimmer kön- nen jederzeit wieder hergestellt werden. Das Zurück- setzen erfolgt dabei in fünf Schritten: Schritt 1: Entfernen Sie die Wippe aus dem...

  • Page 33: 10 Rückmeldungen Der Geräte-Led

    Schritt 3: Drücken Sie die Taste erneut für mindestens 4 Sekunden, bis die LED schnell blinkt und lassen Sie die Taste anschließend wieder los. Schritt 4: Das Gerät wird jetzt in den Ausliefe- rungszustand zurückgesetzt. Schritt 5: Setzen Sie danach die Wippe wieder auf den Wippadapter.

  • Page 34: Anzeige Des Betriebszustandes

    10.2 Anzeige des Betriebszustandes Sobald der Dimmer eingeschaltet ist, leuchtet die Geräte-LED dauerhaft. Nach Konfiguration des Aktors über die Zentrale oder über ein Programmiertool zeigt die Geräte-LED neben den beschriebenen noch zusätzliche Zustände des Geräts an. 11 Verhalten nach Spannungswiederkehr Bei Spannungswiederkehr (etwa nach Netzspan- nungsausfall oder Abschaltung) überprüft der Aktor seine Komponenten.

  • Page 35: Wartung Und Reinigung

    gerungszeit sehr kurz, kann es sein, dass das Blinken kaum wahrnehmbar ist. 12 Wartung und Reinigung Das Produkt ist wartungsfrei. Überlassen Sie eine Reparatur einer Fachkraft. Das Gerät enthält eine interne Gerätesicherung zum Schutz der Elektronik vor zu großer Strombelastung. Sollte das Gerät überlastet werden und die Sicherung auslösen, darf sie nur von unserem Service ersetzt werden! Vor Ausbau des Gerätes unbedingt Netzspan-...

  • Page 36: Technische Daten

    Abschalten der Last. Bei Betrieb des Aktors über die Zentrale des Homematic-Systems (CCU) ist zu beachten, dass die Zentrale keine Information bei einem Lastausfall erhält. 14 Technische Daten Geräte-Kurzbezeichnung: HM-LC-Dim1TPBU-FM Versorgungsspannung: 230 V/50 Hz Minimale Last: 10 VA Maximale Schaltleistung:...
  • Page 37 Typ. Funk-Freifeldreichweite: 200 m Duty Cycle: < 1 % pro h Maximale Sendeleistung: 10 mW Schutzart: IP20 Schutzklasse: Geräteschutz: Überlastsicherung, Tem- peratursicherung Umgebungstemperatur: 5 bis 35 °C Abmessungen (B x H x T): 71 x 71 x 37 mm (Tiefe Unterputz: 32 mm) Gewicht: 43 g Technische Änderungen vorbehalten.
  • Page 38 Documentation © 2014 eQ-3 AG., Germany All rights reserved. This manual may not be reprodu- ced in any format, either in whole or in part, nor may it be duplicated or edited by electronic, mechanical or chemical means, without the written consent of the publisher.
  • Page 39 Adapters ......47 General system information about Homematic 51 General information about radio operation. . . 51 Installation .

  • Page 40: Information About This Manual

    Information about this manual Read this manual carefully before starting to use your Homematic components. Keep the manual so you can refer to it at a later date if you need to! If you hand over the device to other persons for use, please hand over the operating manual as well.

  • Page 41: Hazard Information

    Hazard information We do not assume any liability for damage to property or personal injury caused by improper use or the failure to observe the safety instructions. In such cases any claim under guarantee is extinguished! For consequential damages, we assume no liability! This device is not a toy;...
  • Page 42 standards and directives must be taken into con- sideration during planning and set-up. The de- vice has been designed solely for operation on a 230 V/50 Hz AC supply. Only qualified electri- cians (to VDE 0100) are permitted to carry out work on the 230 V mains.
  • Page 43 tions into account. Please take the technical data (in particular the maximum permissible switching capacity of the relay and the type of load to be connected) into account before connecting a load! All load data relates to resistive loads! Please do not exceed the capacity specified for the actuator.

  • Page 44: Function

    DIN EN 61347-1 (VDE 0712-30, Part 1) along with DIN EN 61047 (VDE 0712- 25, Part 2) may be used. Function The Homematic flush-mounted dimmer is suitable for installation in flush-mounting boxes installed in the house. It is intended for connecting flush-mounted cables for lamps and luminaires.
  • Page 45 Refer to the manual for the corresponding sensor for more detailed information. You can also switch or dim the Homematic flush- mounted dimmer manually using the rocker at any time. With a brief button press, the Homematic flush- mounted dimmer works like an ON/OFF switch.
  • Page 46 Homematic installation cost-effectively during renovation, or integrate Homematic actuators in the design of a new installation. Using existing or planned switches and cabling reduces the cost of installation to a minimum. The design, colour and finish...

  • Page 47: Adapters

    Adapters In order to achieve compatibility with as many manufacturers as possible and make integration in the different designs easier, the following rocker adapters are available as accessories (rocker adapters for other manufacturers are in preparation). In exceptional cases the rocker holders or frames from the different manufacturers may need to be sawn or filed for adaptation purposes.
  • Page 48 Adapter for Berker (B1) Arsys Adapter for Berker (B2) Modul 2 Adapter for Busch-Jaeger (BJ) Duro 2000® SI/SI Linear Reflex SI/SI Linear carat® future® linear solo® Busch® axcent, alpha...
  • Page 49 Adapter for Jung (J1)*) LS 990 LS design LS plus CD 500 CD universal CD plus Adapter for Jung (J2)*) A 500 A creation A plus AS 500 AS universal Adapter for Kopp (K)*) **) Alaska Athenis Ambiente Europa Paris (Objekt HK 05) Milano Rivo...
  • Page 50 Adapter for Gira (GD) Standard Adapter for Gira 55 (G) System 55 Standard 55 Event Espirit Adapter for düwi / Popp (D)**) Architaste Arcada Trend Standard Quadro (Plus2000) EverLuxe (Forever) ProLuxe (Quadro) PrimaLuxe...

  • Page 51: General System Information About Homematic

    General system information about Homematic This device is a constituent of the Homematic home control system, and operates using the bi-directional Homematic wireless protocol. All devices are delivered in a standard configuration. The functionality of the device can also be configured with a programming device and software.
  • Page 52 For further information about secure transmission (AES) please refer to the Homematic WebUI manual, available for download at www.homematic.com. eQ-3 AG hereby declares that this device conforms with the essential requirements and other relevant re- gulations of Directive 1999/5/EC.

  • Page 53: Installation

    Installation Note. Only to be installed by persons with the relevant electro-technical knowledge and experience! Incorrect installation can put • your own life at risk; • and the lives of other users of the electrical system. Incorrect installation also means that you are running the risk of serious damage to property, e.g.

  • Page 54: Installing The Homematic Flush-Mounted Dimmer

    (device boxes) in accordance with DIN 49073-1. The device may only be operated with adapters and an associated, fitted switch cover. 7.1 Installing the Homematic flush-mounted dimmer Permitted cable cross sections for connecting to the flush-mounted actuator are: Flexible cable with and without...
  • Page 55 Homematic central control unit. The Homematic flush-mounted dimmer has a neutral conductor connection that is led out on two terminals.
  • Page 56 Dimmed phase Neutral conductor connection Phase conductor connection The installation steps are the same for both types of connection. Please note the safety instructions as per Chapter „2 Hazard information“ on page 41.
  • Page 57 HomeMatic Beispiel für Beispiel für HomeMatic Adapter vorhandenen Rahmen vorhandene Wippe Funk-Aktor Step 1: Switch off the fuse of the power circuit. Step 2: If necessary, pull the rocker off the frame of the relevant switch. Then pull the frame off the switch together with the clamping/retaining piece.
  • Page 58 ) to the neutral conductor of the house installation (see figure on pg. 55) or to connecting terminal N (see figure on pg. 56). Secure the Homematic flush-mounted Step 8: dimmer to the flush-mounted box using the provided screws. Please...
  • Page 59 Teaching-in“ on page 61). Step 12: Now secure the rocker to the radio actuator with the adapter, and hold the frame at the Homematic flush-mounted dimmer. Position the adapter such that both latching lugs fit into the existing elon- gated holes.

  • Page 60: Start-Up

    The actuator is ready for operation as soon as it has been installed. You can a) Use it as a conventional switch or b) Teach it in directly at other Homematic components c) at the central control unit.

  • Page 61: Teaching-In

    Therefore, please log-in to „My QIVICON“ at www.qivicon.com/login. There, please select „Add device“ and follow the instructions. To integrate the actuator into your Homematic system and enable it to communicate with other Homematic devices (e.g. Homematic Remote Control), you must teach it in first.
  • Page 62 8.2.1 Teaching-in to Homematic devices If you would like to teach-in the actuator to one or more Homematic devices, you must put the devices to be taught-in into teach-in mode and select the required teach-in channel. To do this, proceed as follows:...
  • Page 63 • connected directly to other devices or • used in central control programs via the Homematic software „WebUI“. Therefore, your actuator has to be taught-in to the Homematic Central Control Unit first. New devices are taught-in to the Central Control Unit via the Homematic „WebUI“.
  • Page 64 Matic devices and the Central Control Unit. To teach-in your device to the Central Control Unit, proceed as follows: • Open the „WebUI“ user interface in your browser. • Click the „Teach-in devices“ button on the right-hand side of the screen. •...

  • Page 65: Operating Functions After Teach-In

    Please refer to the Homematic WebUI manual for more details (available for download in the „Downloads“ area of the website www.homematic.com).

  • Page 66: Restore To Factory Settings

    Press and release the button: ON/OFF, press and hold down the button: Dim. Press the button as follows to trigger the corresponding response: Button Response Press and release "ON" button Press and release "OFF" button Press and hold down Dim up "ON"...

  • Page 67: Device Led Feedback

    Step 1: Remove rocker from rocker adapter. Hold down the Config button (B) for at Step 2: least 4 seconds with a narrow, pointed object (e.g. a ballpoint pen) until the LED in button starts to flash slowly. Now release the button again. Step 3: Press the button again for at least 4 seconds until the LED flashes rapidly,...

  • Page 68: Operating Status Display

    One long, one short Transmit limit (duty cycle) reached One long, two short Device defective 10.2 Operating status display The device LED lights up permanently as soon as the dimmer is switched on. Once the actuator has been configured via the central control unit or a programming tool, the device LED will indicate other device states in addition to those already described.

  • Page 69: Maintenance And Cleaning

    delay before the actuator transmits. During this time, the device LED flashes (as in teach-in mode). If the delay is very short, this flashing may be almost imperceptible. 12 Maintenance and cleaning The product does not require any maintenance. Enlist the help of an expert to carry out any re- pairs.

  • Page 70: Technical Data

    If the overtemperature persists, the load will be disconnected. If the actuator is operating via the Homematic central control unit (CCU), please note that the central control unit will not be informed in the event of a load failure.
  • Page 71 Receiver category: SRD category 2 Typ. open area RF range: 200 m Duty cycle: < 1 % per h Maximum transmit power: 10 mW Degree of protection: IP20 Protection class: Device protection: Fuse protection for over- loads and overtempera- tures Ambient temperature: 5 to 35 °C Dimensions (W x H x D):...
  • Page 72 Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
