GeChic On-Lap 1306H-R User Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
On-Lap 1306H-R
On-Lap 1306E-R
User Manual
ユーザーガイド

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the On-Lap 1306H-R and is the answer not in the manual?

Questions and answers

Related Manuals for GeChic On-Lap 1306H-R

Summary of Contents for GeChic On-Lap 1306H-R

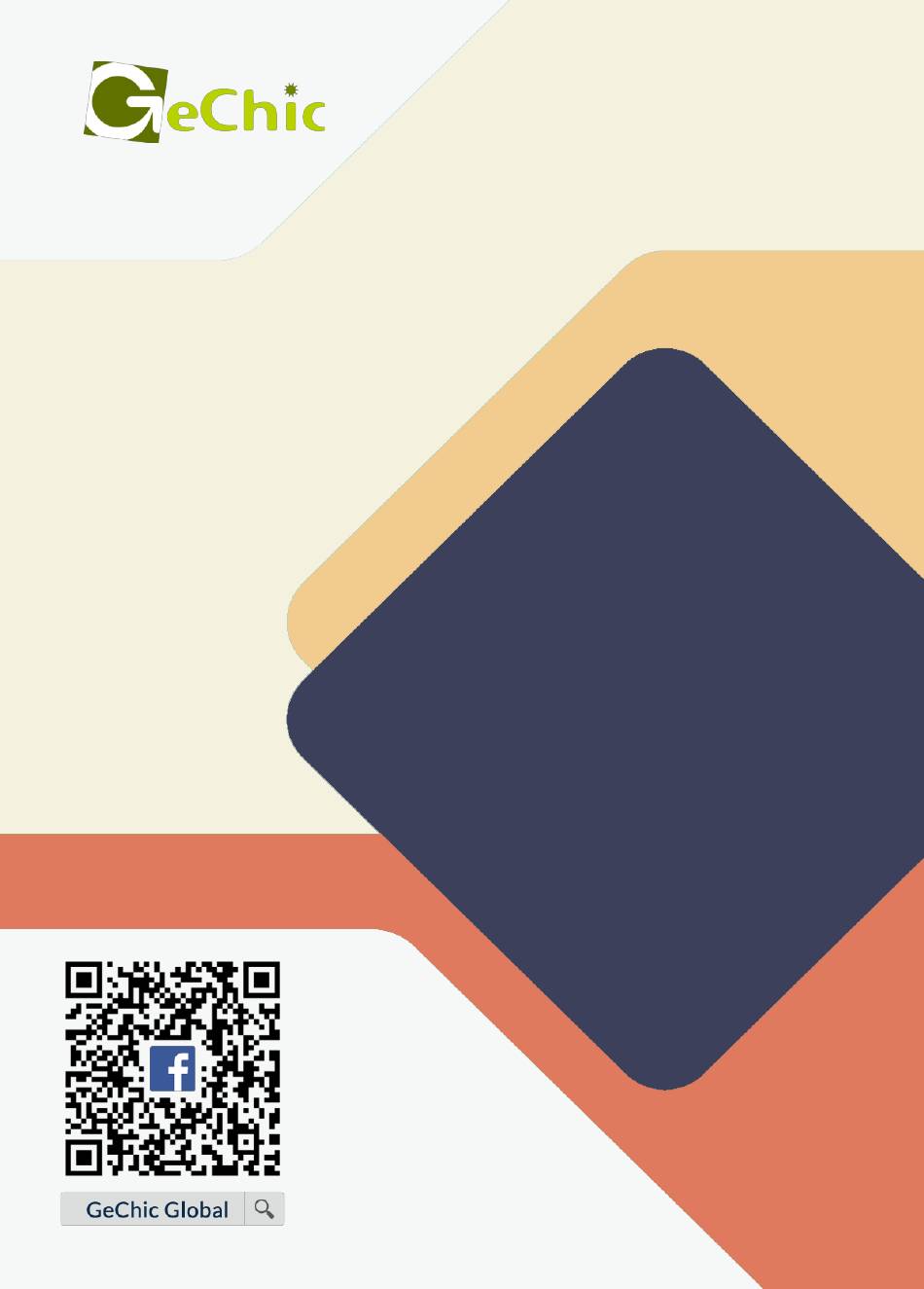

  • Page 1 On-Lap 1306H-R On-Lap 1306E-R User Manual ユーザーガイド...

  • Page 2: Table Of Contents

    Table of Contents Notices, Cautions & Warranty Exclusions —I LCD Pixel Statement —II FCC Statement & CE Conformity —II WEEE Symbol Information —III Chapter 1 Parts of On Lap Monitor & Accessories —1 —1 Section 1 Parts Description —2 Section 2 Accessories Description Chapter 2 Installation Instructions —2 —2...
  • Page 3 —IV —V 日 —V 本 語 —12 —12 —13 —13 —13 、 —15 —15 —16 —17 —17 —17 —18 —20 —20 —20 —21 —21 —22 —22 —23...

  • Page 4: Notices, Cautions & Warranty Exclusions -I

    3. The power input specification for On-Lap monitor is 5V 2A DC current. Inputting On-Lap Monitor more than 5V can cause shortages, and this will void the GeChic manufacturer's Warranty. We suggest you to con- nect both connectors of the USB power cable to your desktop΄s USB ports or use GeChic 5V-2A charger.

  • Page 5: Lcd Pixel Statement -Ii

    Consult the dealer or an experienced radio/TV technician for help. Caution: Changes or modifications not expressly approved by GeChic Corp. could void the user's authority to operate the equipment. Shielded interface cables and AC power cord, if any, must be used in order to comply with the emission limits.

  • Page 6: Weee Symbol Information -Iii

    CE Declaration of Conformity This product complies with the following standards: EN 62368-1:2014+A11:2017 (Safety requirement of Audio/video, infor- ● mation and communication technology equipment) EN 55032:2015 Class B(Radio Disturbance requirement of Information ● Technology Equipment). EN55024:2010+A1:2015(Immunity requirement of Information Technolo- ●...

  • Page 7: Section 1 Parts Description -1

    Chapter 1 Parts of On Lap Product & Accessories Section 1 Parts Description Fig.: Part description of 1306 Cover Stand Fig: On-Lap 1306 Monitor & Connection Ports Fig.: 1306 Buttons, LED Lights & Audio Jack Description...

  • Page 8: Section 2 Accessories Description -2

    Section 2 Accessories Description 1. Standard Accessories Accessory 1306H-R 1306E-R HDMI-A to Micro HDMI Video Cable(1.2m)*1 ○ ○ USB Type-C Power/ Video Cable(1.0m)*1 ○ ○ 5V 2A Adapter *1 ○ USB-C(female) to USB-A(male) Adapter *1 ○ ○ 2. Optional Accessories Product Name Description To connect this cable to smartphone and On-Lap 1306,...
  • Page 9 ○ ○ ○ The min. viewing angle of hori- zontal display is 40 degrees. Do not attach the rubber side of the mag- netic buckle higher than 12cm from the bottom of the sheet mental, otherwise it may cause the monitor overturning. 2.

  • Page 10: Section 2 Connect To Apple® Macbook Pro/Air Or Other Devices

    Section 2 Connect to Apple® MacBook Pro/Air or Other Devices Supporting USB Type-C(DP Alt) Mode ※ Notice 1: USB Type-C port on PC, smartphone or any devices must meet the following two conditions in order to connect to On-Lap 1306. ▲...
  • Page 11 connect to a 5V-2A power adapter/ PC. Use HDMI-A to Micro HDMI Video Cable(1.2m) to connect to the HDMI port on PC. 2. Connect to Nintendo® Switch As shown in fig. below, for power 1306 on, please convert either end of USB Type-C Power/ Video Cable(1.0m) USB-C(famale) to USB-A(male) Adapter...
  • Page 12 Chapter 3 Hot Keys, LED and OSD Instructions Section 1 Hot Keys & LED Indications Do not press any two shortcut keys at the same time, otherwise the buttons may not re- spond or react incorrectly. LED Light Description: LED Light: It shows green light when turning on On-Lap Monitor and shows red light...
  • Page 13 the sub-items, and press to select the settings of sub-items. To exit, press . Re- peat the steps above to adjust the other settings. 2. Display Settings As the fig. shown, enter "Display Settings" to adjust "Brightness", "Contrast", "Sharpness", and the other func- tions.

  • Page 14: Section 2 Settings Of Extended Display On Mac (Os

    6. Input Source: 1) Input Source: Select HDMI (input from HDMI port) or USB type-C (input from USB Type-C). 2) Auto Search: When "On" is selected, the monitor will detect two video input sources in sequence, and the monitor will display the first one read. When "Off" is selected, only the video source selected in Input Source will be displayed.

  • Page 15: Chapter 5 Product Specification -9

    Chapter 5 Product Specification Section 1 General Specification On-Lap 1306H-R On-Lap 1306E-R Item Panel Wide screen 13.3-inch (16:9) Wide screen 13.3-inch (16:9) True Resolution 1920x1080 1920x1080 Color Depth 16.7M colors 262K Colors Brightness 300 (cd/m²) (Typ.) 220 (cd/m²) (Typ.) Contrast Ratio 800:1(Typ.)

  • Page 16: Section 3 Supported Video Modes -10

    Resolution Refresh Rate Horizontal Frequency (kHz) Vertical Frequency (Hz) 848x480 60Hz 31.02 60.000 960x600 60Hz 37.212 59.635 1024x768 60Hz 48.363 60.004 1152x864 60Hz 53.783 59.959 1280x600 60Hz 37.377 59.900 1280x720 60Hz 45.000 60.000 1280x768 60Hz 47.776 59.870 1280x800 60Hz 49.702 59.810 1280x960 60Hz...

  • Page 17: Chapter 6 Troubleshooting -11

    Please connect the However, 1306 goes off and power charger to the computer. on after being used a while. The display gets unsteady. GeChic Corporation 11F-3, No. 138, Zhongming S. Rd., West Dist., Taichung, Taiwan Customer Service ： service@gechic.com...
  • Page 18 ご使用上の注意事項と警告および製品保証について この表示に従わなかった場合、けがをする恐れや製品に物理的な破損が生じる可能性があ ることを示します。 1.外出時には、必ずモニターに保護カバーを装着してパネル面を内側にして携帯してくださ い。モニターが押されたり鋭利な物に接触しないようご注意ください。 2. USB または映像入出力ケーブルを挿入する前に、挿入方向が正しいかどうか確認して ください。コネクタを抜く際は必ず USB ポートまたは映像入力ポートの方向に平行に引 き抜いてください。強い力でコネクタを揺らさないようにしてください。反対方向（上下逆向 き）に挿入したり、その他適切でない取扱いによって USB ポートや映像入力ポートが破 損した場合、保証期間中であっても無償修理サービスは適用されません。 3. On-Lap モニターの電源入力規格は 5V 2A DC 電流です。5V 以上の電流を流す とモニターの故障を引き起こすおそれがあります。この故障は保証対象外となりますので ご了承ください。PC の USB ポート x2 か当社製 5V 2A AC アダプタに接続して電 源供給することをお薦めいたします。 4. On-Lap モニターや付属の保護カバーにはマグネットがついています。PC のハード ディスクやその他磁気の影響を受けて破損するおそれのある物品に近づけないでくださ...
  • Page 19 11.製品保証についての説明 取り扱い説明書をよくお読みいただき、説明書の操作と注意事項をしっかりと守ってください。 この説明書は大切に保管してください。 当社は、本製品にフリーズやエラーが発生しないことを保証しません。保証サービスは、保証 期間内および本製品の正常な使用状況下において発生した故障のみの対応となります。次 の原因により故障が発生した場合、保証サービスは対応できませんのでご了承ください。 (1)製品のバーコードが読み取れない場合。 (2)製品に改造、分解、変更がされていた場合。 (3)モニター表示とタッチパネルが正常でも外観に異常がある場合。自然劣化、摩耗、擦り 傷、色の変化など。 (4)入力電圧が 5V より高い、または電圧が不安定だったなど、外付け電源の問題により故 障が起きた場合。 (5)ケーブルを間違った方向に挿入または引き抜いたことでケーブルやモニターが損傷す るなど、使用マニュアルにしたがって操作せずに損傷が生じた場合。 (6)ユーザーの故意、過失に係わらず、モニターに接触またはぶつかってモニターが倒れた り落ちたりして損傷が生じた場合。 液晶ディスプレイの使用と画素について モニター上に異なるパターンの画面が表示される場合、画面の明るさがわずかに不均等に なることがあります。液晶ディスプレイの有効画素数は 99.99％以上ですが、表示の際に 0.01％またはそれ以下の画素が表示できないことがあります。当製品には高品質液晶パネ ルを採用していますので、暗くなったり黒点や赤点が表示されることがありますが、製品の 通常の使用には影響はありません。 モニターの破損につながることがありますので、液晶モニターは長時間直射日光に当たら ないようにしてください。 長時間同じ静止画面を表示すると、モニターに残像が残ることがありますが、数時間電源 を切ることで元に戻ります。 WEEE マークについて 当製品は適切な回収場所に委託してリサイクルを行い、家庭ごみと一緒にしないでく ださい。 製品や付属品、説明書にこのマークがある場合、当該製品およびその他電子部品 （例：充電器、Rear Dock ケーブル）は家庭ごみと一緒に処分できません。廃 棄したい製品と付属品を指定の回収場所へ責任を持って委託し、廃棄電 子機器資源をリサイクルしてください。 設備の処理または廃棄に関するリサイクル情報については、お近くの代理 店、一般廃棄物処理センター、またはご購入いただいた店舗までお問い合...
  • Page 20 第一章 内容物の解説 その 1. 各部の説明 図 ： On-Lap 1306 保護カバー部位説明 図： On-Lap 1306 接続説明 図： On-Lap 1306 ボタンと LED ランプ説明...
  • Page 21 その 2. 付属品 の説明 1. 標準付属品 付属品 1306H-R 1306E-R HDMI-A - Micro-HDMI ビデオケーブル(1.2m) 1 本 ○ ○ USB Type-C 電源/ビデオケーブル (1.0m)1 本 ○ ○ ○ AC アダプター(5V,Max.2A) 1 個 ○ ○ USB-C(メス) - USB-A(オス) アダプタ 1 個 2. 別売付属品 付属品名称 説明...
  • Page 22 マグネットボタンが金属片に吸着する位置に調整すると、モニターの表示角度を変更できま す。 ○ ○ ○ 横置き表示の最低角度は 40° です。マグネットボタンのラバー面の 最大吸着位置は金属片の底面から 12cm です。それよりも高いところに おくと倒れることがあります。 2. モニターの取り出しと設置 図のように、保護カバーロック(Cover Lock)を回し開けてモニターを取り出し、モニター背面部 を保護カバーの方向に向けます。ボタンを上に向けて○ モニター下部を先に保護カバーに 入れてから、○ モニター上部を保護カバーの上部の切り込み口に入れ、保護カバーロック (Cover Lock)を下に向けて回転させます。 2. モニターを保護カバーに収納 モニターを使用しないときは、モニター背面を外側に向けて保護カバーに収納するようにしま す。保護カバーロックを下に回ると、モニター携行時に落下や衝撃による液晶の破損を予防 することができます。 ボタンの場所は保護カバーの 切り込み部分に合わせる 図：モニターを保護カバー内に入れる...
  • Page 23 注意：モニター背面の厚みのある側が下になるようにカバーに収納してください。モニター の上下を逆にして保護カバーに入れると、画面がこすれるもとになったり、保護カバーロック (Cover Lock)をかけることができなくなります。 その 2. Apple® MacBook Pro/Air に 、または の USB Type-C(DP Alt)モー ドをサポートするコンピュータデバイス ※ 注意 1 ： On-Lap 1306 モニターに接続するには、コンピュータやスマートフォン等の USB Type-C ポートが以下の 2 つの条件を満たす必要があります。 ▲USB Type-C ポートは DisplayPort Alternate Mode モード（USB Type-C(DP Alt)）をサポー トしている。 ▲USB Type-C ポートは On-Lap 1306 モニターに 5V 1.5A 電流を出力できる。 ※...
  • Page 24 ○ ○ ○ 注意：ステップ で電流を On-Lap1306 に伝送する必要があります。ステップ または で先 に On-Lap1306 に電流が供給されている場合、モニターは立ち上がっていても携帯がモニ ターとのメッセージを直ちに交換できない可能性があり、 これにより DP Alt モードのビデオ接 続が失敗を生じてしまいます。 その 4. HDMI 出力に対応したコンピュータやゲーム機などの機器に接続する 1.ノートパソコン、またはコンピュータに接続 図のように、USB Type-C 電源/ビデオケーブル (1.0m)を使用してコンピュータの USB- C ポートに接続するか、または USB-C(メス) - USB-A(オス)アダプタを使用して、USB Type-C 電源/ビデオケーブル のいずれかの一端に挿入した後充電器やコンピュータの USB-A ポートに接続して電力を供給します。HDMI-A Micro-HDMI ビデオケーブル (1.2m)を使用してコンピュータの...
  • Page 25 その 5. イヤホンやスピーカーと接続する 下図のように、ヘッドフォンまたは外部スピーカをモニターのイヤホンジャック (Headphone out port)に接続し、もう一方の端をコンピュータ、ゲーム機、または その他の製品の HDMI-A ポートに接続します。または、コンピュータの 「DisplayPort Alternate Mode モード」を対応する USB Type-C ポートを接続して ください。 ※注意：イヤホンジャック(Headphone out port) は 2 チャンネル音声出力に対 応しています。マイクの音声入力(Audio in)は挿入しないでください。コンピュー タまたはゲーム機のサウンドフォーマットが 5 または 7 チャンネルの場合、ヘッ ドフォンからすべての音が出力されないことがあります（例えば、ゲーム中ボーカ ルが消える）。コンピュータまたはゲーム機の音声設定を 2 チャンネル音声出力 に選択してください。 第三章 ホットキー、LED、OSD 表示について その 1. ホットキー、LED 表示につい 2 つのショートカットキーを...
  • Page 26 ホットキーの説明： 電源ボタン 電源ボタン：モニターの On/Off に使用します。 OSD メニューの操作時にこのボタンで一つ前のページに戻ること 退出 ができます。 このボタンで OSD メニューを呼び出すことができます。 メニュー/選択 OSD メニューが表示されていないときはこのボタンでスピーカの 音量を上げる/ ボリュームを上げることができます。押し続けることで連続的にボ リューム操作ができます。OSD メニューが表示されているときは 上 カーソルを上/左移動するために使用します。 OSD メニューが表示されていないときはこのボタンでスピーカの 音量を下げる/ ボリュームを下げることができます。押し続けることで連続的にボ リューム操作ができます。OSD メニューが表示されているときは 下 カーソルを下/右移動するために使用します。 「音量を下げる/下」ボタンと「終了」ボタンを同時に押すと、モニ リセット ターの各設定を工場出荷時の設定値に戻すことができます。 「音量を上げる/上」ボタンと「音量を下げる/下」ボタンを同時に押 ミュート すと、ミュートモードになり、もう一度押すと、ミュートモードを解除で きます。 「メニュー」と「音量を下げる/下」ボタンを同時に押すと、電源ボタ 電源ボタンロッ ンをロックすることができます。 これら 2 つのボタンをもう一度押 ク中...
  • Page 27 3. 色設定 (Color Settings) 1) ”色設定”を開いた後、””カラーモード”で、”標準”、”ゲー ム”、”写真”と”映画”等 4 種のプリセットモードが選択で きます。 2) ブルーライト軽減 (Blue Light Reduction)：「オン」を選択する と、ディスプレイのブルーライトが自動で軽減されます。 3) 色温度(Color Temperature)： 「寒色」を選択すると、画面の 青みが強くなり、「暖色」を選択すると、画面の赤みが強くな ります。「ユーザー」を選択すると、手動で RGB 値を設定で きます。 4. アスペクト比設定(Aspect Ratio) 1) カラーモード(Color Effect)： PC 映像出力形式が RGB リミ テッドレンジの場合は「標準 1」を選択し、RGB フルレンジ の場合は「標準 2」を選択することが推奨されます。「スマ ホ」モードを選択すると、より色鮮やかに表示されます。...
  • Page 28 第四章 モニター拡張モードの設定 その 1. 拡張モードの設定(Windows10) マークをクリック後、 [設定]をクリックします。[システム]を選択後、[ディスプレイ]を選択しま す。[複数のディスプレイ]という項目から「表示画面を拡張する」を選択します。[解像度]で 「1920x1080」を選択し、[向き]で「横」を選択します。「変更の維持」を選択し、設定を保存して終 了します。 その 2. 拡張モード設定の Mac (OS X) 【システム環境設定】を選択→【ディスプレイ】を選択→【配置】を選択し、「ディスプレ イをミラーリング」のチェックボックスのチェックをはずすことで拡張モードとして使用できま す また、いずれかのモニターをドラッグすると、モニターの配置を自由に変更することがで 。 きます 。 【ディスプレイ】を選択し、モニタの解像度を選択してから「ウィンドウを集める」を クリックすると、On-Lap 1306 の解像度が「1080p」に設定されます 。...
  • Page 29 第五章 製品仕様 その 1. 一般仕様 規格 On-Lap 1306H-R On-Lap 1306E-R パネル ワイドスクリーン 13.3” (16:9) ワイドスクリーン 13.3” (16:9) 解像度 1920x1080 1920x1080 色数 1677 万色 262K 色 輝度 300 (cd/m²) (Typ.) 220 (cd/m²) (Typ.) コントラスト比 800:1(Typ.) 700:1(Typ.) 視野角(標準値) 170°(H)/170°(V)(CR>10) 170°(H)/170°(V)(CR>10) 応答速度 12.5ms(Typ.) 12.5ms(Typ.)
  • Page 30 その 2. 対応表示モード 解像度 リフレッシュレート 水平周波数 垂直周波数 640x480 60Hz 31.469 59.940 720x480 60Hz 29.855 59.710 800x600 60Hz 37.879 60.317 848x480 60Hz 31.02 60.000 960x600 60Hz 37.212 59.635 1024x768 60Hz 48.363 60.004 1152x864 60Hz 53.783 59.959 1280x600 60Hz 37.377 59.900 1280x720 60Hz 45.000 60.000...
  • Page 31 て、画面を On-Lap 1306 モニター 分なために発生する可能性がある状態です。携帯製造 に伝送すると、モバイルゲームま メーカーに問い合わせてください。 たは APP 反応の速度が遅くなり ます。 5.1306 をコンピュータの USB Type- コンピュータのバッテリー残量が少なくなると、モニター C ポートに接続し使用すると、最 に出力される電流が減少します。電源が不足しているた 初は正常に表示されますが、しば め、モニターが安定して表示されない場合があります。 らくするとモニター画面が消えて コンピュータを電源で充電してください。 元に戻り、不安定になります。 GeChic Corporation 11F-3, No. 138, Zhongming S. Rd., West Dist., Taichung, Taiwan Customer Service ： service@gechic.com Rev. 2020/5/15...
  • Page 32 保証書 保証規定 当製品ご購入から 1 年間（１２ヶ月）に限り、通常の使用状態において、万が 一故障した場合、該当製品を無償にて修理致します。なお、修理が困難な場 合、同等品との交換となる場合があります。 保証期間内であっても以下のような場合は有償修理となります。 ・お客様の不適切な取扱が原因で故障、破損が生じた場合。 ・火災、地震、水害、落雷、その他の天地異変などによる故障及び破損の場合。 ・弊社の修理部門以外で修理や改造などを行った製品。 ・部品や付属品などの破損及び遺失等。 マニュアルをよく閲覧された上、製品をご使用ください。 より詳細な保証内容、条件、使用方法等につきましては、弊社のマニュアル 及びホームページにてご確認ください。 【製品情報】 モデル： On-Lap1306 シリアル No ： 購入日付： 販売店 ： １年 保証 (販売店のスタンプ)
