Bosch BAT 645 Repair Instructions

Bosch BAT 645 Repair Instructions

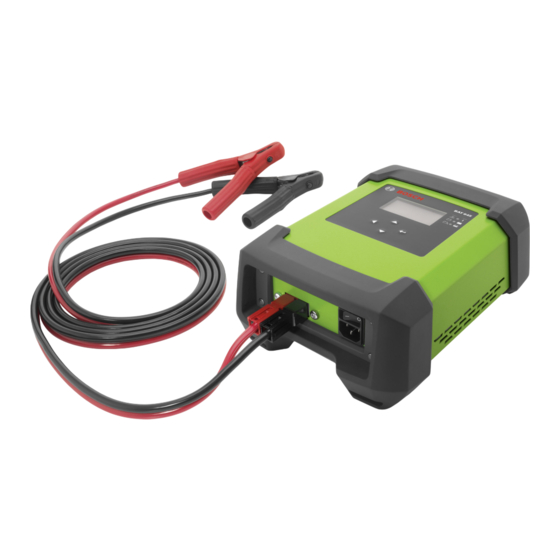

Charger for 12 volt and 24 volt batteries
Hide thumbs Also See for BAT 645:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

BAT 645
de Instandsetzungsanleitung
Ladegerät für 12 Volt und 24 Volt
Batterien
en Repair instructions
Charger for 12 volt and 24 volt batteries

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Bosch BAT 645

Summary of Contents for Bosch BAT 645

  • Page 1 BAT 645 de Instandsetzungsanleitung en Repair instructions Ladegerät für 12 Volt und 24 Volt Charger for 12 volt and 24 volt batteries Batterien...

  • Page 2: Table Of Contents

    2 | BAT 645 | Inhaltsverzeichnis Deutsch Verwendete Symbolik In der Dokumentation 1.1.1 Warnhinweise – Aufbau und Bedeutung 3 1.1.2 Symbole – Benennung und Bedeutung 3 Auf dem Produkt Benutzerhinweise Zielgruppe Benötigte Hilfsmittel ESD-Schutz Übersicht BAT 645 3.1.1 Gehäuseoberteil 3.1.2 Gehäuseunterteil...

  • Page 3: Verwendete Symbolik

    Verwendete Symbolik | BAT 645 | 3 Verwendete Symbolik Benutzerhinweise In der Dokumentation Zielgruppe 1.1.1 Warnhinweise – Aufbau und Bedeutung Der Einbau und/oder die Instandsetzung dürfen nur Warnhinweise warnen Benutzer oder umstehende Perso- von ausgebildeten und eingewiesenen Kundendienst- nen vor Gefahren. Zusätzlich beschreiben Warnhinweise mitarbeitern der Robert Bosch GmbH oder den durch die Folgen der Gefahr und die Maßnahmen zur Vermei-...

  • Page 4: Übersicht

    4 | BAT 645 | Übersicht Übersicht 3.1.2 Gehäuseunterteil BAT 645 4510026-04_Ko Abb. 1: Übersicht 1 Ein-/Ausschalter 2 Netzanschluss 3 Anschluss für rot (+)/schwarze (–) Ladeleitung 4 USB-Anschluss 5 Auswahltasten 6 TFT-Display Abb. 3: Gehäuseunterteil 7 Rote LED für "Netz ein", "Falschpolung", "Störung oder Überlast"...

  • Page 5: Montage/Demontage

    1. BAT 645 vom Spannungsnetz trennen. nungsführende Teile! 2. Netzanschlussleitung von BAT 645 entfernen. ¶ Vor dem Öffnen von BAT 645 den Netz- 3. Gehäusekappen entfernen (siehe Kap. 4.1). stecker ziehen oder vom Spannungsnetz 4. Torx-Schrauben am Gehäuse entfernen. trennen.

  • Page 6: Leiterplatte M1 Und Leiterplatte Usb Von Gehäuseoberteil Demontieren

    6 | BAT 645 | Montage/Demontage 4.2.2 Leiterplatte M1 und Leiterplatte USB von 4.2.3 Leiterplatte M1 und Leiterplatte USB an Ge- Gehäuseoberteil demontieren häuseoberteil montieren 1. Verbindungsleitungen an Leiterplatte M1 an Steck- Die Leiterplatte M1 (Abb. 7, Pos. 1) ist mit der platz SV1 und SV2 anschließen (siehe Kap.

  • Page 7: Leistungsmodul Wechseln

    Montage/Demontage | BAT 645 | 7 Leistungsmodul wechseln 5. Abdeckungen der Sechskantmuttern anbringen. 6. Verbindungsleitungen des Anschlusses für Batterie- Am Leistungsmodul dürfen nur die in dieser Druck- ladeleitung am Leistungsmodul befestigen (siehe schrift beschriebenen Montagearbeiten und Demon- Kap. 6). tagearbeiten vorgenommen werden.

  • Page 8: Störungen Und Fehlersuche

    8 | BAT 645 | Montage/Demontage Störungen und Fehlersuche Anschluss für Batterieladeleitung wechseln 1. BAT 645 vom Spannungsnetz trennen. GEFAHR – Stromschlaggefahr durch span- 2. Netzanschlussleitung von BAT 645 entfernen nungsführende Teile! ¶ 3. Gehäusekappen entfernen (siehe Kap. 4.1). An elektrischen Anlagen oder Betriebs- 4.

  • Page 9: Störungen Im Initialisierungsmodus

    BAT 645 auf Funktion prüfen. 2. Hilfsspannung an Leistungsmodul an Messpunkten 9. Leiterplatte M1 tauschen, wenn BAT 645 mit Leiter- IC 14 Pin 1 und GND1 Pin 4 prüfen (siehe Kap. 5.6).  Hilfsspannung muss bei 12 V liegen.

  • Page 10: Störungen Am Leistungsmodul

    2. Leiterplatte M1 des Kundendienstes mit Leistungs- Abhilfe: modul verbinden und BAT 645 auf Funktion prüfen. 1. Netzanschlussleitung auf Durchgang prüfen und ggf. 3. Leiterplatte M1 tauschen, wenn BAT 645 mit Leiter- tauschen. platte M1 des Kundendienstes funktioniert. GEFAHR – Stromschlaggefahr durch Spannungs- führende Teile.

  • Page 11: Störungen Im Ladebetrieb

     Bei abweichender oder nicht anliegender Netz- spannung ist die Gerätesicherung defekt. Abhilfe: 5. Leistungsmodul bei abweichender oder nicht anlie- 1. BAT 645 von Netz trennen und Ladeversuch mit rich- gender Netzspannung tauschen. tigen Parametern erneut starten. 2. Leistungsmodul tauschen.
  • Page 12 Mögliche Ursache: Allgemeiner Fehler der Hardware. Abhilfe: ¶ Leistungsmodul tauschen. Abhilfe: 1. BAT 645 von Netz trennen und Ladeversuch mit rich- "Fehler-Nr.: 350" tigen Parametern erneut starten. Mögliche Ursache: 2. Leistungsmodul tauschen. Es fließt nicht der vom Regler angeforderte Ladestrom.

  • Page 13: Messpunkte Auf Leistungsmodul

    Störungen und Fehlersuche | BAT 645 | 13 Messpunkte auf Leistungsmodul GEFAHR – Stromschlaggefahr durch spannungsführende Teile! ¶ An elektrischen Anlagen oder Betriebsmitteln dürfen nur Elektrofachkräfte oder unterwiesene Per- sonen unter Leitung und Aufsicht einer Elektrofachkraft arbeiten. ¶ Elektrotechnische Sicherheitsregeln anwenden.

  • Page 14: Anschlussplan

    14 | BAT 645 | Anschlussplan Anschlussplan Slave Jumper X4 X3 X2 X1 Housing 4510028_04_shd PE Cover Housing Abb. 14: Anschlussplan 1 Verbindungsleitung Leiterplatte M1 zu Leiterplatte USB 2 Verbindungsleitung Leiterplatte M1 zu Leistungsmodul 3 Verbindungsleitung Lüfter zu Leistungsmodul 4 Verbindungsleitung Anschluss für Batterieladeleitung 5 PE-Leitung Gehäuseoberteil zu Gehäuseunterteil...

  • Page 15: Bat 645

    | BAT 645 | 15 Contents English Symbols used In the documentation 1.1.1 Warning notices - Structure and meaning 1.1.2 Symbols in this documentation On the product User instructions Target group Equipment required ESD protection Overview BAT 645 3.1.1 Top part of housing 3.1.2...

  • Page 16: Symbols Used

    PC/laptop with Win 7 or higher for software updates CAUTION Possible dangerous Minor injury situation USB connecting cable for connection BAT 645 to PC/laptop 1.1.2 Symbols in this documentation Circuit board M1 (display and operating unit) BAT 6XX update tool...

  • Page 17: Overview | Bat 645 | 17

    Overview | BAT 645 | 17 Overview 3.1.2 Lower housing part BAT 645 4510026-04_Ko Fig. 1: Overview 1 On/Off switch 2 Mains port 3 Connection for red (+)/black (–) charging cable 4 USB port 5 Selection keys 6 TFT display Fig.

  • Page 18: Assembly / Disassembly

    Fig. 5: Removing the Torx screws Replacing the housing caps 1. BAT 645 to be disconnected from the mains voltage system. The top part of housing is connected to the lower 2. Remove power supply cable from BAT 645.

  • Page 19: Removing The M1 Circuit Board And Usb Circuit Board From The Housing Upper Part

    2 USB circuit board 3 Connecting cable from M1 circuit board to USB circuit board 1. Disconnect BAT 645 from the mains voltage system. 1. Unplug the connecting cable from the USB circuit 2. Remove power supply cable from BAT 645.

  • Page 20: Replacing The Power Module

    10. Place top part of housing on lower part of housing and fasten with Torx screws. Replacing the fan 1. BAT 645 to be disconnected from the mains voltage system. 2. Remove power supply cable from BAT 645. 3. Remove housing caps (see sec. 4.1).

  • Page 21: Replacing The Connection For The Battery Charging Cable

    Assembly / disassembly | BAT 645 | 21 Faults & Troubleshooting Replacing the connection for the battery charging cable 1. BAT 645 to be disconnected from the mains voltage DANGER - Risk of electric shock from live system. parts! ¶...

  • Page 22: Faults In The Initialization Mode

    Service and check BAT 645 for proper operation. 2. Check auxiliary voltage at measuring points IC 14 9. Replace M1 circuit board if BAT 645 functions with Pin 1 and GND1 Pin 4 on the power module (see M1 circuit board from Bosch Customer Service.

  • Page 23: Power Module Faults

    DANGER - Risk of electric shock from live Service and check BAT 645 for proper operation. parts. Observe the electrical engineering safety 3. Replace M1 circuit board if BAT 645 functions with regulations. M1 circuit board from Bosch Customer Service.

  • Page 24: Faults During Charging

    24 | BAT 645 | Faults & Troubleshooting 4. Check voltage at measuring points M1 and M2 on "Fault no.: 290" the power module (see sec. 5.6). Possible cause:  Voltage must be 230 V. General fault during charging.  If the voltage differs or is not present, the device fuse is defective.
  • Page 25 The ambient temperature must not exceed 45 °C. regulations. 3. Check the voltage at the measuring points U 3. Clean fan opening on the side wall of the BAT 645. and GNDA on the power module using the correct 4. Clean cooling fins on the power module.

  • Page 26: Measuring Points On The Power Module

    26 | BAT 645 | Faults & Troubleshooting Measuring points on the power module DANGER - Risk of electric shock from live parts! ¶ Work on electrical systems or equipment must only be performed by qualified electricians or trained personnel under the guidance and supervision of an electrician.

  • Page 27: Connection Diagram

    Connection diagram | BAT 645 | 27 Connection diagram Slave Jumper X4 X3 X2 X1 Housing 4510028_04_shd PE Cover Housing Fig. 14: Connection diagram 1 Connecting cable from M1 circuit board to USB circuit board 2 Circuit board M1 connecting cable to power module...
  • Page 28 Robert Bosch GmbH Automotive Service Solutions Franz-Oechsle-Straße 4 73207 Plochingen DEUTSCHLAND www.bosch.com bosch.prueftechnik@bosch.com 1 689 975 285 | 2017-06-30...
