Rundstrahler
27 ... 61 MHz
K 51 24 72

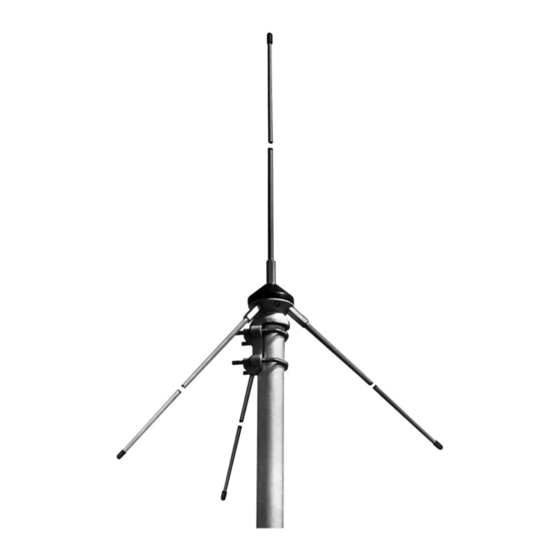

Abstimmbare „Groundplane"-Antenne mit
Fiberglasstäben. Strahler an Masse.
Typ Nr. Antenne
Ersatzstab
Eingang
Frequenzbereich
λ
Gewinn (bez. / -Dipol)
2
Impedanz
Polarisation
Max. Belastung
Gewicht *
Windlast *
Max. Windgeschwindigkeit
Verpackungsgröße
Strahlerlänge
Länge Gegengewichtsstäbe
* bei max. Antennenlänge
Material:
Befestigung:
Abstimmung:
Blitzschutz:
10
Vertikal
KATHREIN-Werke KG . Anton-Kathrein-Straße 1 – 3 . Postfach 10 04 44 . D-83004 Rosenheim . Deutschland . Telefon (0 80 31) 18 40 . Fax (0 80 31) 18 49 91
K 51 24 72
K 51 24 70 1
UHF-Buchse
27 ... 61 MHz
0 dB
50 Ω
Vertikal
500 Watt (bei 50 °C Umgebungstemperatur)
1,6 kg
110 N (bei v = 150 km/h)
135 km/h
2704 x 136 x 100 mm
max. 2510 mm
max. 2510 mm
Strahler und Gegengewichtsstäbe:
Fiberglas mit eingelegter Kupferlitze.
Fuß: Wetterbeständiges Leichtmetall.
Befestigungsbügel und alle Schrauben
und Muttern: Rostfreier Stahl.
Universelle Montage über mitgelieferte
Klemmvorrichtung:
1. Auf die Mastspitze von Rohrmasten mit
∅
40 – 54 mm . Das Anschlußkabel wird
innerhalb des Mastes geführt.
2. Seitlich an die Mastspitze von Rohrmasten
∅
mit 20 – 54 mm . Das Anschlußkabel
wird außerhalb des Mastes geführt.
Zur Abstimmung auf die Betriebsfrequenz
werden Strahler und Gegengewichtsstäbe
nach Montageanleitung abgeschnitten.
Atmosphärische Entladungen werden ab-
geleitet, da alle Metallteile der Antenne und
der mitgelieferten Befestigungsvorrichtung
an Masse liegen.
78°
3
0
Mastsspitze
Welligkeit (VSWR)
(Beispiele für Abstimmung auf verschiedene Frequenzen)
VSWR
2,2
1,8
1,4
1,0
27 27,6
VSWR
2,2
1,8
1,4
1,0
49 50 51
Seitliche Montage
34 34,6 41 41,6
59 60 61
