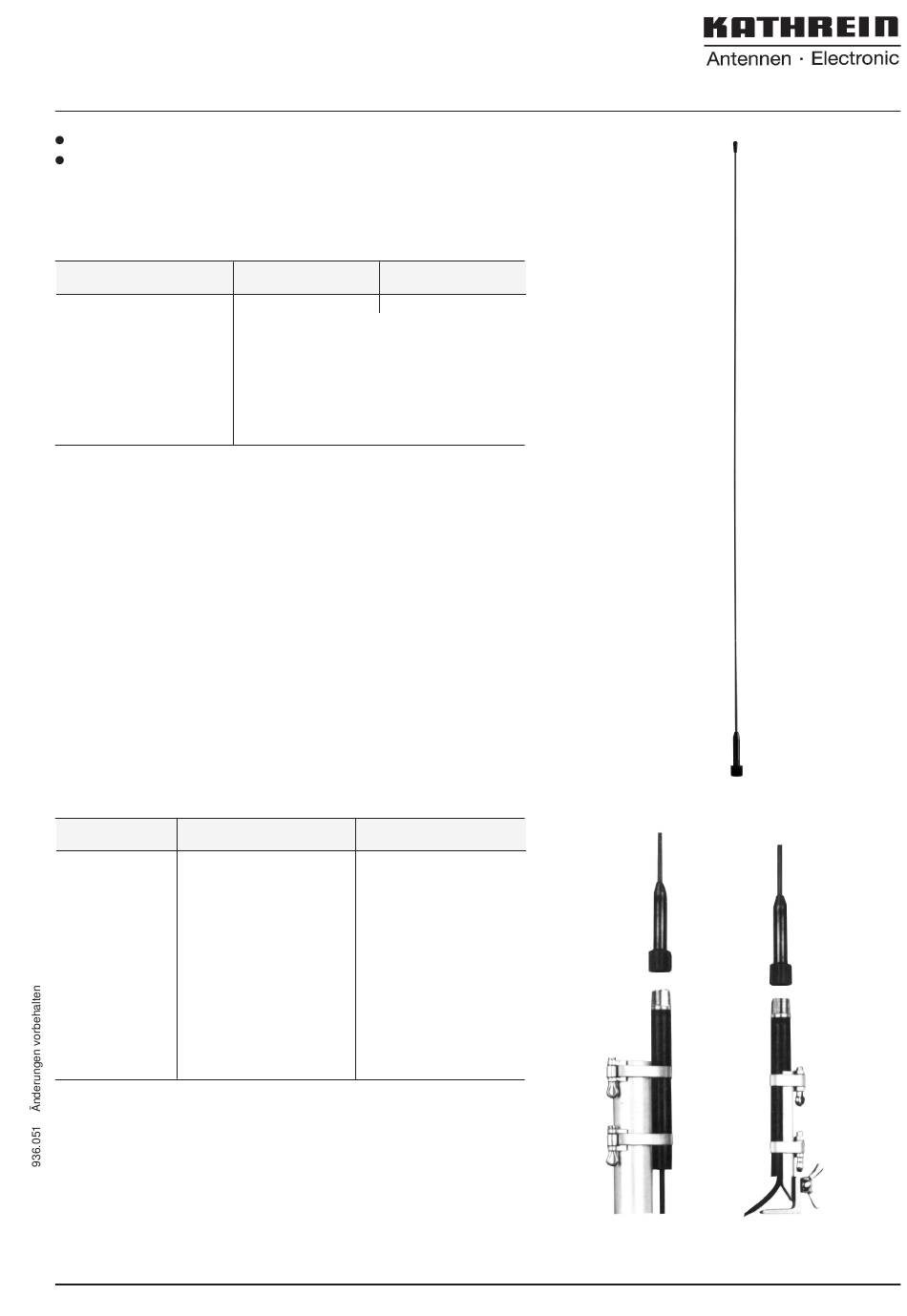

Kathrein K 51 56 22 /BN 510 386 Quick Start Manual

Halbwellenantenne
146 ... 174 MHz
K 51 56 22 /BN 510 386, K 51 56 26 / BN 510 388

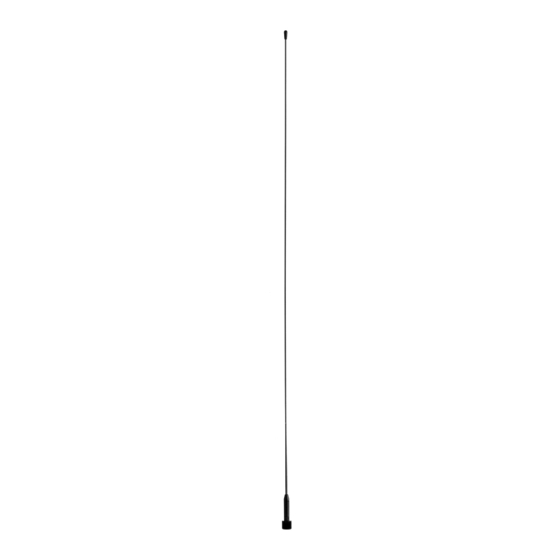

Abstimmbare Halbwellenantenne.
Die Antenne ist vom Gerät entkoppelt.
Bei λ /4-langen Funkantennen ist das Funkgerät als strahlendes Teil der Antenne empfind-
lich gegen Berührung und gegen Änderung der Tragweise. Abhilfe bringt hier die Halbwel-
lenantenne K 51 56 2.., die vom Gerät weitgehend entkoppelt ist.
Im praktischen Betrieb mit tragbaren Geräten erhält man mit dieser Antenne eine Verbes-
serung um ca. 5 dB und damit eine erheblich größere Reichweite.
Typ Nr. / BN
Anschlußstecker
Frequenzbereich
Impedanz
λ
Gewinn (bez. / Strahler)
4-
Max. Belastung
Polarisation
Gewicht
Max. Länge
Material:
Abstimmung:
Befestigung:
K 51 56 22 als besonders leichter Rundstrahler für den
mobilen Einsatz.
Die Antenne K 51 56 22 (mit UHF-Stecker) ist mit folgendem Zubehör für
Mastmontage oder zur Befestigung auf nichleitenden Flächen oder Metallic-
flächen geeignet.
Der Gewinn der Antenne beträgt bei beiden Montagearten 0 dB (bez.
Typ Nr. / BN K 62 19 0 / 510 399
Beschreibung Adapter mit UHF-Buchse
5 m langem Anschlußkabel
RG 058-PE (Ende frei)
und 2 Spannbändern mit
Spannschloß zur Montage
der Antenne K 51 56 22
an Maste von
20 – 100 mm ø.
Material Befestigungsteil: schlag-
fester Kunststoff.
Spannband und -schloß:
rostfreier Stahl.
KATHREIN-Werke KG . Anton-Kathrein-Straße 1 – 3 . Postfach 10 04 44 . D-83004 Rosenheim . Deutschland . Telefon (0 80 31) 18 40 . Fax (0 80 31) 18 43 06
K 51 56 2 2 / 510 386 K 51 56 2 6 / 510 388
UHF
146 ... 174 MHz
50 Ω
5 dB
20 Watt (bei 50 °C Umgebungstemperatur)
Vertikal
ca. 50 g
ca. 1050 mm
Schwarze Strahlerrute aus schlagfestem Fiber-
glas mit eingelegter Kupferlitze.
Fuß: Messing, schwarz verchromt.
Zur Abstimmung auf die Betriebsfrequenz wird
der Strahler nach Montageanleitung abge-
schnitten.
Über den Anschlußstecker.
K 61 32 3 / 510 670
Befestigungsvorrichtung
mit Montagewinkel,
schwenkbar um ± 90°.
Damit und mit dem Adap-
ter K 62 19 0 kann die
Antenne K 51 56 22 auf
Metallflächen oder nicht-
leitenden Flächen mit 2
Senkkopfschrauben (max.
5 mm ø) montiert werden.
rostfreier Stahl
TNC
Die Antenne kann im
Frequenzbereich
68 ... 87,5 MHz auch
als 0 dB-Antenne für
tragbare Funkgeräte
verwendet werden.
(siehe letzte Seite)
λ
/ -Dipol).
2
Antenne mit TNC-Stecker
K 62 19 0 K 61 32 3
