KATHREIN Digital Systems GmbH • Anton-Kathrein-Straße 1–3 • 83022 Rosenheim • Germany
Information über gesellschaftsrechtliche Änderung
Information about change in corporate legal status
Zum 1. April 2019 geht das Geschäftsfeld „Terrestrial & Satellite Reception" der
KATHREIN SE (vormals KATHREIN-Werke KG) auf die KATHREIN Digital Systems
GmbH über.
Die neuen Firmendaten lauten ab 01.04.2019 wie folgt:
KATHREIN Digital Systems GmbH
Anton-Kathrein-Str. 1–3
83022 Rosenheim, Deutschland
Steuer-Nr.: 156/117/31083
UST-Ident-Nr.: DE311049363
Registergericht: Traunstein, HRB 25841
______________________________________________________________________________
As of 1 April 2019, KATHREIN SE's (formerly KATHREIN-WERKE KG) "Terrestrial &
Satellite Reception" business unit will be transferred to KATHREIN Digital Systems
GmbH (limited liability company).
From 1 April 2019, the new company data are:
KATHREIN Digital Systems GmbH
Anton-Kathrein-Str. 1–3
83022 Rosenheim, Germany
Tax ID No.: 156/117/31083
VAT Reg. No.: DE311049363
Commercial Register: Traunstein, HRB 25841
Page 1 of 1
Rosenheim, 31.03.2019
KATHREIN Digital Systems GmbH
Anton-Kathrein-Straße 1–3
83022 Rosenheim
Germany
www.kathrein-ds.com
info@kathrein-ds.com
Executive Board:
Michael Auer
Uwe Thumm
USt-ID-Nr.:
DE 311 049 363
Steuer-Nr.:
156/117/31083
GLN:
40 63242 00000 5
WEEE-Reg.-Nr.: DE 66199153
Registered Office: Rosenheim, DE
Commercial Register: Traunstein, HRB 25841
Commerzbank AG
IBAN: DE24 7114 0041 0611 9002 00
BIC: COBADEFFXXX
Advertisement
Table of Contents
Related Manuals for Kathrein Euroline Series
Summary of Contents for Kathrein Euroline Series
- Page 1 KATHREIN Digital Systems GmbH • Anton-Kathrein-Straße 1–3 • 83022 Rosenheim • Germany KATHREIN Digital Systems GmbH Anton-Kathrein-Straße 1–3 83022 Rosenheim Rosenheim, 31.03.2019 Germany Information über gesellschaftsrechtliche Änderung www.kathrein-ds.com Information about change in corporate legal status info@kathrein-ds.com Executive Board: Zum 1. April 2019 geht das Geschäftsfeld „Terrestrial & Satellite Reception“ der...
-
Page 2: Bestimmungsgemäßer Gebrauch
Offset-Parabolantennen 1000 Merkmale ■ Reflektor aus Aluminium, pulverbeschichtet ■ Rückenteil aus verzinktem Stahlblech ■ LNB-Tragarm aus Aluminium ■ Mast- und Schließschellen aus verzinktem Stahlblech (komplett vormontiert) ■ Schrauben und Muttern in Inox-Ausführung ■ Farbe: KEA 650/750/850/1000 – graphit (ähnl. RAL 7012), rotbraun (ähnl. RAL 8012), weiß (ähnl. RAL 9002) ■... -
Page 3: Optional Erhältliches Zubehör
Multifeed-Halterung KEZ 02, BN 20010056 Tipp Multifeed-Halterung passend für KEA 750/850/1000. Die Elevations- werte können Sie mit der Azimut-/Elevationsberechnung im Internet auf http://www.kathrein.de/content/sat/satpos/satpos_suche.cfm ermitteln. Sicherheitshinweise Vor der Montage, dem Anschluss und der Verwendung der Parabolantenne unbedingt die Hinweise in dieser Anleitung beachten! Wenn Sie die Hinweise nicht beachten, ●... - Page 4 30 bis 90 mm mit einer Wanddicke von mindestens 2 mm wählen. Bei Wandmontage empfehlen wir die Verwendung Abb. 2: Antennenträger wählen der Kathrein-Wandhalterungen ZAS 60 oder ZAS 61. ● Bei einer Mastmontage auf dem Dach, den Mast über mindestens 1/6 der freien Länge einspannen (im Beispiel unten rechts sind dies 0,7 m).
- Page 5 Offset-Parabolantennen Reflektor montieren 1. Den Feedarm nach unten klappen und mit der Sterngriff- schraube ① festschrauben (Abb. 4). 2. Den Reflektor mit 4 oder 6 Schrauben ② am Tragarm befes- tigen (Abb. 4). Mastschellen montieren 1. Die Flügelmuttern lockern und den Gewindebügel und die Schließschelle in Montageposition schieben (Abb.
-
Page 6: Antenne Ausrichten
Offset-Parabolantennen Antenne ausrichten Die Antenne muss sowohl von der Richtung (Azimut) als auch von der Neigung (Elevation) genau auf den Satelliten ausge- richtet sein. Bei Multifeed-Lösungen soll die Antenne auf den Satelliten mit dem schwächsten Signalpegel ausgerichtet werden. Neigung (Elevation) einstellen 1. - Page 7 Offset-Parabolantennen Feineinstellung durchführen 1. Die Schrauben auf jeder Seite der Masthalterung erneut lockern. 2. Die Antenne leicht nach oben und unten schwenken, bis entweder am Antennenmessgerät das stärkste Antennen- signal gemessen oder bei optischer Beurteilung am Bild- schirm der beste Bildeindruck erzielt wird. Hierzu die Antenne soweit nach oben und unten schwenken, bis Sie jeweils an die Grenze kommen, wo die ersten „Klötzchen“...
- Page 8 Offset-Parabolantennen Antenne erden/Blitzschutz WARNUNG Gefahr schwerer Verletzung und/oder Sach- schäden durch Blitzschlag oder statische Aufla- dung oder Kurzschluss! ► Erdungs- und Blitzschutzarbeiten durch speziell geschulte Fachkräfte des Elektrohandwerks durchführen lassen. ► Niemals Erdungs- und Blitzschutzarbeiten von Personen durchführen lassen, die keine Fach- kräfte mit entsprechenden Kenntnissen sind.
-
Page 9: Technische Daten
► Die Antenne in der Originalverpackung transportieren und lagern. Servicestelle Sollten Sie mit den Kathrein Euroline-Qualitätsprodukten wider Erwarten Probleme haben, setzen Sie sich bitte mit Ihrem Fachhändler bzw. mit unserer Servicestelle in Verbindung. Die Anschrift unserer Servicestelle lautet: REP and MORE GmbH Hauptstr. - Page 10 Offset-Parabolantennen Azimut-/Elevationstabelle TÜRKSAT ASTRA EUTELSAT EUTELSAT EUTELSAT geogr. Koordinaten 42,0° Ost 19,2° Ost 10,0° Ost 13,0° Ost 16,0° Ost Breite Länge Azimut Elevation Azimut Elevation Azimut Elevation Azimut Elevation Azimut Elevation Deutschland Bad Reichenhall 47,7 12,9 143,0 28,4 171,5 34,9 183,9 35,1 179,9 35,2 175,8 35,1 Berlin 52,5...
- Page 11 Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. www.kathrein.com | sat@kathrein.de 936.5076/b/PSA/1116/DE | Änderungen vorbehalten. KATHREIN-Werke KG, Anton-Kathrein-Straße 1-3, 83022 Rosenheim, Germany, Telefon +49 8031 184-0, Fax +49 8031 184-52360 10 / 10...
-
Page 12: Intended Use

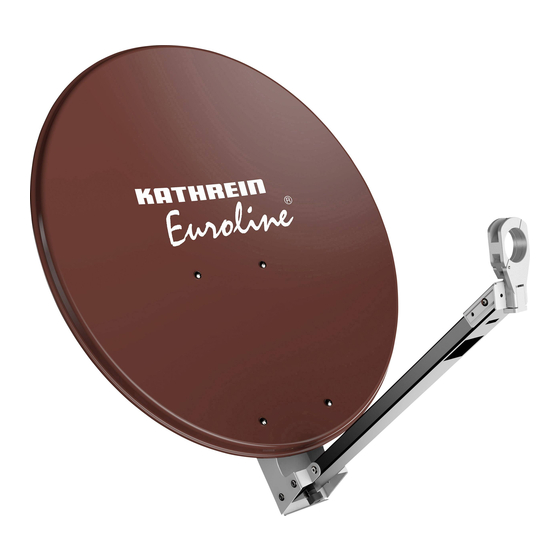

Offset Parabolic Antennas 1000 Features ■ Aluminium reflector, powder-coated ■ Back of galvanised sheet steel ■ LNB carrier arm of aluminium ■ Galvanised steel mast clamps and threaded clamps (completely pre-mounted) ■ Nuts and bolts in stainless steel ■ Colours: KEA 650/750/850/1000 – graphite (similar to RAL 7012), red brown (similar to RAL 8012), white (similar to RAL 9002) ■... -
Page 13: Safety Instructions
Multi-feed bracket suitable for KEA 750/850. To determine the elevation values for your location, consult the azimuth/elevation calculation table under http://www.kathrein.de/content/sat/satpos/satpos_suche.cfm Safety Instructions Make sure that you read and observe the instructions in this manual before you install, connect or use the parabolic antenna! If you disregard these instructions, ●... -
Page 14: Installing The Antenna
90 mm with a wall thickness at least 2 mm. For wall installa- Fig. 2: Selecting antenna carrier tion, we recommend the use of Kathrein ZAS 60 or ZAS 61 wall brackets . ● For mast installation on a roof, the mast must be clamped for at least 1/6 of its free length (in the example bottom right this 3.5 m... - Page 15 Offset Parabolic Antennas Installing the Reflector 1. Fold down the feed arm and screw it on using the star knob screw ① (Fig. 4). 2. Screw the reflector to the support arm using 4 or 6 screws ② (Fig. 4). Installing the Mast Clamps 1.
-
Page 16: Aligning The Antenna
Offset Parabolic Antennas Aligning the Antenna The antenna must be exactly aligned towards the satellite in respect of both the direction (azimuth) and also the inclination (elevation). For multi-feed applications, the antenna should be aligned towards the satellite which is transmitting the weakest signal. - Page 17 Offset Parabolic Antennas Fine Adjustment Zenith 1. Loosen the screws on each side of the mast fixing. Elevation angle 2. Swivel the antenna slightly upwards and downwards until you either measure the strongest antenna signal on your antenna meter or until you visualise the best image quality on your screen.
- Page 18 Offset Parabolic Antennas Antenna earthing / lightning protection WARNING Risk of severe injury and/or material damage due to lightning strike, electrostatic charge or short circuit! ► Make sure that grounding and lightning protec- tion work is only performed by specially trained electricians.
-
Page 19: Technical Data
► Transport and store the device in its original packaging. Service Centre If, contrary to expectation, you should have any problems with Kathrein Euroline quality products, please contact your specialist dealer or our service centre. The address of our service centre is: Rep and More GmbH Hauptstr. - Page 20 Offset Parabolic Antennas Azimuth/Elevation Table TÜRKSAT ASTRA EUTELSAT EUTELSAT EUTELSAT Geogr. coordinates 42.0° East 19.2° East 10.0° East 13.0° East 16.0° East Latitude Longitude Azimuth Elevation Azimuth Elevation Azimuth Elevation Azimuth Elevation Azimuth Elevation Germany Bad Reichenhall 47.7 12.9 143.0 28.4 171.5 34.9 183.9 35.1 179.9 35.2 175.8...
- Page 21 At the end of its service life, take this unit for disposal at a designated public collection point. www.kathrein.com | sat@kathrein.de 936.5076/b/PSA/1116/GB | Subject to change. KATHREIN-Werke KG, Anton-Kathrein-Straße 1-3, 83022 Rosenheim, Germany, Phone +49 8031 184-0, Fax +49 8031 184-52360 10 / 10...
