Kathrein BAS 60 Benutzerhandbuch

Flachantenne für mobile anwendung ein ausgang schaltbar
Hide thumbs Also See for BAS 60:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: User Manual
1. Bestimmungsgemäßer Gebrauch
Die Flachantenne BAS 60 dient zum Empfang von analogen und digitalen TV-, Radio und anderen
Satellitensignalen im Frequenzbereich von 10,70 bis 12,75 GHz.
Terrestrische Signale können nicht empfangen werden.
Die BAS 60 ist für den mobilen Einsatz zum Satellitenempfang auf dem stillstehenden Caravan, Wohnmobil, Lkw
oder nicht gewerblich genutzten Binnenschiff konzipiert. Die Befestigungskonstruktion der Antenne ist auf die Sat-

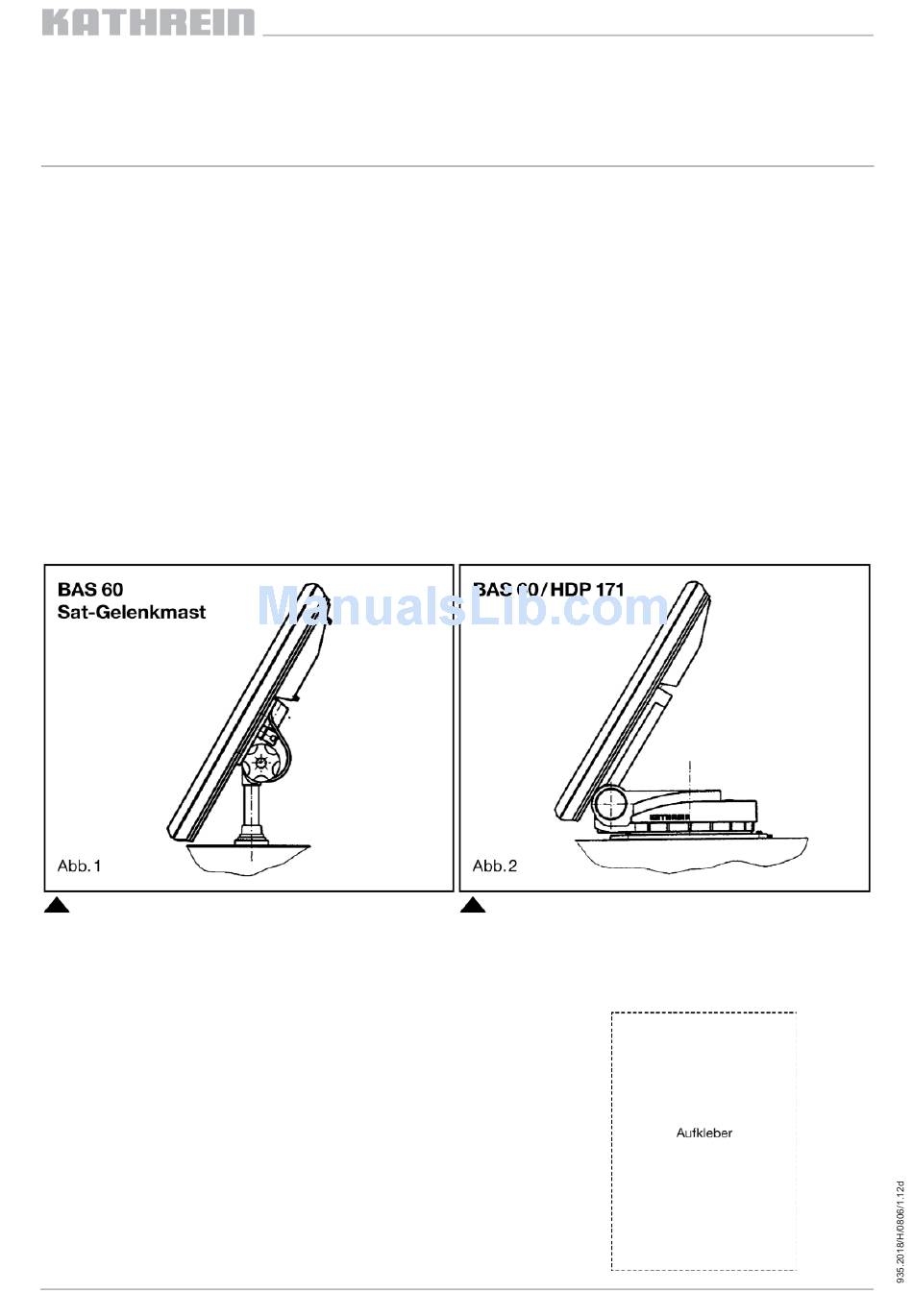

Gelenkmaste HDM 140, HDM 141 und HDM 143 abgestimmt (Abb. 1), wobei die Ausrichtung der Antenne mittels
Kurbel- bzw. Mastdrehung aus dem Fahrzeuginneren heraus erfolgt. Wenn eine Montage auf dem Caravan/Wohn-
mobil nicht gewünscht ist, empfi elt sich eine Montage mit dem Stativ-Sat-Gelenkmast HDS 150. Mit ihm haben Sie
die Möglichkeit die Antenne in der Nähe Ihres Fahrzeugs auf der Erde zu aufzustellen.
Eine weitere Montagemöglichkeit besteht in der Kombination mit der Dreheinheit HDP 171 (Abb. 2).
Bei dieser Anwendung wird die Antenne vollautomatisch ausgerichtet.
Die Montage der BAS 60 auf der Dreheinheit ist in der Montageanleitung des HDP 171 beschrieben.
Vorgeschriebenes Befestigungszube-
hör:
• Sat-Gelenkmast
oder HDM 141
oder HDM 143
Stativ-Sat-Gelenkmast HDS 150
Weitere Zubehörempfehlungen:
• Digital-Receiver
oder UFD 170
oder UFS 740sw
• Verbindungskabel
Flachantenne für mobile Anwendung
ein Ausgang schaltbar
HDM 140
UFS 601si
HDK 80
Dreheinheit HDP 171, 20410018
Alle weiteren notwendigen Angaben siehe
Montageanleitung bei HDP 171.
BAS 60, 216195
