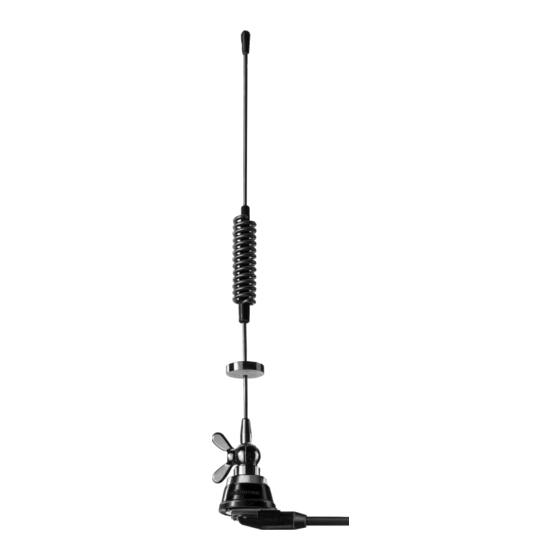

Roof mount antenna

Advertisement

Available languages

Available languages

Auto-Funkantenne
380 ... 430 / 440 ... 470 MHz
K 70 57 2. .
Dachantenne mit Kabel bzw. mit Kabel-Lötanschluss
Typ Nr. / BN 380 ... 430 MHz K 70 57 21 / 510 171 K 70 57 21 9 / 510 173
440 ... 470 MHz K 70 57 23 / 510 174 K 70 57 23 9 / 510 178
Anschluss
λ
Gewinn (bez.
/
-Strahler)
4
VSWR
Max. Belastung
Lieferlänge
Material:
Abstimmung:
Montage:
Besonderheiten:
Achtung
Lieferumfang:
Einzelteile und Zubehör
Beschreibung
Strahler (1) für K 70 57 21
für K 70 57 23
für K 70 57 21 9
für K 70 57 23 9
Fuß (2)
mit Lötanschluss
mit Kabel
Spitzenschutz (S)
Gelenkschraube* (4)
* Flügelschraube und Kreuzschlitzschraube und Sicherungsscheibe
Internet: http://www.kathrein.de
KATHREIN-Werke KG . Anton-Kathrein-Straße 1 – 3 . Postfach 10 04 44 . D-83004 Rosenheim . Deutschland . Telefon (0 80 31) 1 84-0 . Fax (0 80 31) 1 84-3 06
Antenne mit Lötan-
5 m festangeschlos-
schluss für Kabel
senes Kabel RG 058-PE
RG 058 oder RG 213
(nicht im Lieferumfang)
380 ... 400 MHz: 2 dB
406 ... 430 MHz: 4 dB
440 ... 470 MHz: 4 dB
< 1,2 (auf der abgestimmten Frequenz)
50 W (bei 50 °C Umgebungstemperatur)
380 ... 430 MHz: 600 mm
440 ... 470 MHz: 540 mm
Strahlerrute: Rostfreier Stahl.
Gelenkteile und Abstimmscheibe: Messing,
verchromt.
Fuß: Stabiler Kunststoff.
Mit einer verschiebbaren Scheibe kann die
Antenne auf die Betriebsfrequenz abgestimmt
werden.
In Bohrung ø 24 mm auf dem Wagendach von
der Karosserie-Außenseite.
Einbautiefe: 14 mm.
Die unverlierbare Flügelschraube des Gelenks
ist durch die mitgelieferte Kreuzschlitzschraube
ersetzbar.
Strahler vor dem Einfahren in die Auto-
waschanlage abnehmen!
Strahler, Fuß, Inbusschlüssel.
Typ Nr. / BN
K 70 57 21 04 1 / 510 172
K 70 57 23 04 1 / 510 175
K 70 57 21 04 1 / 510 172
K 70 57 23 04 1 / 510 175
K 70 57 20 31 / 510 169
K 50 55 20 31 / 510 142
K 66 01 4 / 510 158
K 66 00 6 / 510 154
K 70 57 21, K 70 57 23, K 70 57 21 9, K 70 57 23 9
S
1
4
2
Ø 24 mm
Seite 1 von 4
