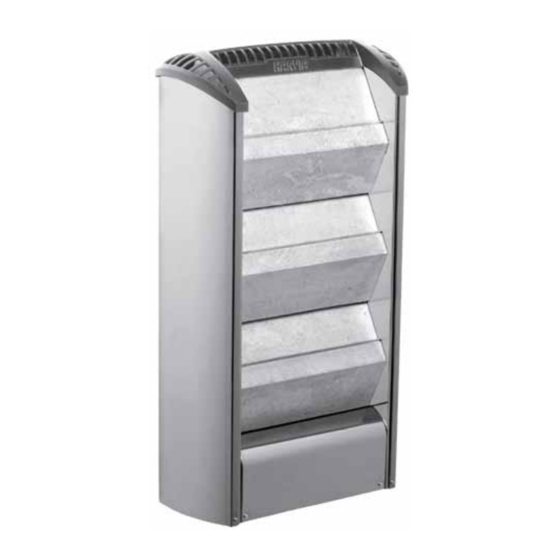

- Page 1 FU60, FU90 FU60E, FU90E Instructions for Installation and Use of Electric Sauna Heater Gebrauchs- und Montageanleitung des Elektrosaunaofens FU, FU-E 16122011...
-
Page 2: Table Of Contents
1.3. Steuerung des Saunaofens ........4 1.3. Heater’s Control Units ......... 4 1.3.1. Öfen mit Bedienfeld (FU60, FU90) ....4 1.3.1. Heaters with Control Panel (FU60, FU90) ..4 1.3.2. Öfen mit separatem Steuergerät (FU60E, FU90E) 1.3.2. Heaters with Separate Control Units (FU60E, FU90E) .............. -
Page 3: Instructions For Use
1. INSTRUCTIONS FOR USE 1. BEDIENUNGSANLEITUNG 1.1. Installation of the Sauna Stones 1.1. Aufschichten der Saunaofensteine Only stones supplied by the heater manufacturer Nur vom Ofenhersteller bereitgestellte Steine sollten should be used in the FU/FU-E heater. The stones für den FU/FU-E-Ofen verwendet werden. Vor ihrem should be washed clean of stone dust prior to Aufschichten im Ofen sollten die Steine gewaschen installation in the heater. -
Page 4: Heater's Control Units
2.3. ”Leistung des Saunaofens”. 1.3. Heater’s Control Units 1.3. Steuerung des Saunaofens Heater models FU60 and FU90 are equipped with Die Saunaofenmodelle FU60 und FU90 sind mit einem a separate control panel and an internal electronic eigenen Bedienfeld und einer internen elektronischen... -
Page 5: Heaters With Separate Control Units (Fu60E, Fu90E)
Switching the Heater On and Off Ein- und Ausschalten des Saunaofens When the heater is connected to the power supply Wenn der Ofen an die Stromquelle angeschlossen and the main switch at the bottom of the front ist und der Hauptschalter unten an der Vorderseite part of the heater (see figure 9) is switched on, the des Ofens (siehe Abb. - Page 6 recommended content less than 12 mg/litre. Eisengehalt (Farbe, Geruch, Geschmack, • iron content (colour, smell, taste, precipitates); Ablagerungen); Empfehlung unter 0,2 mg/l. • • recommended content less than 0,2 mg/litre. Härtegrad; die wichtigsten Stoffe sind Mangan • hardness – the most important substances (Mn) und Kalzium (Ca) oder Kalk;...
-
Page 7: Temperature And Humidity Of The Sauna Room
ADDITIONAL SETTINGS/WEITERE EINSTELLUNGEN Heater standby Standby des Ofens Switch the power off from the electric Unterbrechen Sie die Stromzufuhr zur Elektronik switch (see figure 9). Press and hold the des Ofens (siehe Abbildung 9). Halten Sie die MENU button, then switch the power on MENU-Taste gedrückt und schalten Sie die from the electric switch. -
Page 8: Instructions For Bathing
1.5. Instructions for Bathing 1.5. Anleitungen zum Saunen Begin by washing yourself; for example, by Waschen Sie sich vor dem Saunen. Eine • • taking a shower. Dusche dürfte genügen. Stay in the sauna for as long as you feel Bleiben Sie dann in der Sauna, solange Sie es •... -
Page 9: The Sauna Room
Description/Beschreibung Remedy/Abhilfe Temperature sensor's measuring Check the red and yellow wires to the temperature sensor and their circuit broken. connections (see figure 10) for faulties. Messkreis des Temperaturfühlers Prüfen Sie die roten und gelben Kabel zum Temperaturfühler und deren unterbrochen. Verbindungen (siehe Abb. -
Page 10: Blackening Of The Sauna Walls
2.1.1. Blackening of the Sauna Walls 2.1.1. Verfärbung der Saunawände Wooden material in a sauna, such as panels, blackens Die Holzmaterialien in der Sauna, wie z.B. die with age. The blackening process is sped up by Holzverkleidungen, verfärben sich mit der Zeit dunkel. sunlight and the heat from the heater. -
Page 11: Hygienic Conditions Of The Sauna Room
50–100 mm. sollte ca. 50–100 mm betragen. The exhaust air of the sauna room should be taken Die Abluft der Saunakabine sollte möglichst weit from as far from the heater as possible, but near the entfernt vom Saunaofen aber so nahe wie möglich am floor level. -
Page 12: Instructions For Installation
Height/Höhe 900 mm Weight/Gewicht 20 kg min. max. min. min. min. Stones/Steine 30 kg FU60, FU60E 1900 1000 5 x 1,5 3 x 10 3 x 6 1 x 35 FU90, FU90E 1900 1000 5 x 2,5 3 x 16... -
Page 13: Fastening The Heater On A Wall
Elektromonteur by an authorised, professional electrician. unter Beachtung der gültigen Vorschriften ausge- führt werden. FU60E, FU90E X min. FU60, FU90 FU60/ 1. Junction box FU60E Klemmdose FU90/ 2. Connection cable... -
Page 14: Installing The Temperature Sensor
Figure 8. Connecting the connection cable Figure 9. Main switch Abbildung 8. Befestigung des Anschlußkabels Abbildung 9. Hauptschalter The heater is semi-stationarily connected to the Der Saunaofen wird halbfest an die Klemmdose • • junction box (figure 7C: 1) on the sauna wall. (Abb. - Page 15 MENU SENSOR FÜHLER 1 2 3 4 N U V W N U2 400 V ON/OFF ELECTRIC SWITCH EIN/AUS-SCHALTER FÜR DIE N U V W N U2 STROMVERSORGUNG 230 V CONTROL OF HEATING Figure 11. Electrical connections of heater FU-E N L1 L2 L3 N P OPTIONALE STEUERUNG Abbildung 11.
-
Page 16: Resetting The Overheat Protector
3.4.2. Resetting the Overheat Protector 3.4.2. Zurückstellen der Überhitzungsschutzes The sensor box contains a temperature sensor and Das Fühlergehäuse enthält einen Temperaturfühler an overheat protector. If the temperature in the und einen Überhitzungsschutz. Wenn die Temperatur sensor’s environment rises too high, the overheat in der Umgebung des Temperaturfühlers zu stark protector cuts off the heater power. -
Page 17: Electric Heater Insulation Resistance
über den Fehlerstromschutzschalter ein! through the RCD (residual current device)! 4. SPARE PARTS 4. ERSATZTEILE Heating element 2000 W Heizelement 2000 W FU60, FU60E ZSE-256 Heating element 3000 W Heizelement 3000 W FU90, FU90E ZSE-259 Sauna stone 1 pc.
