Assembly Instructions
Aluminum Benen Gazebo
339
Item# L-GZ
PAL

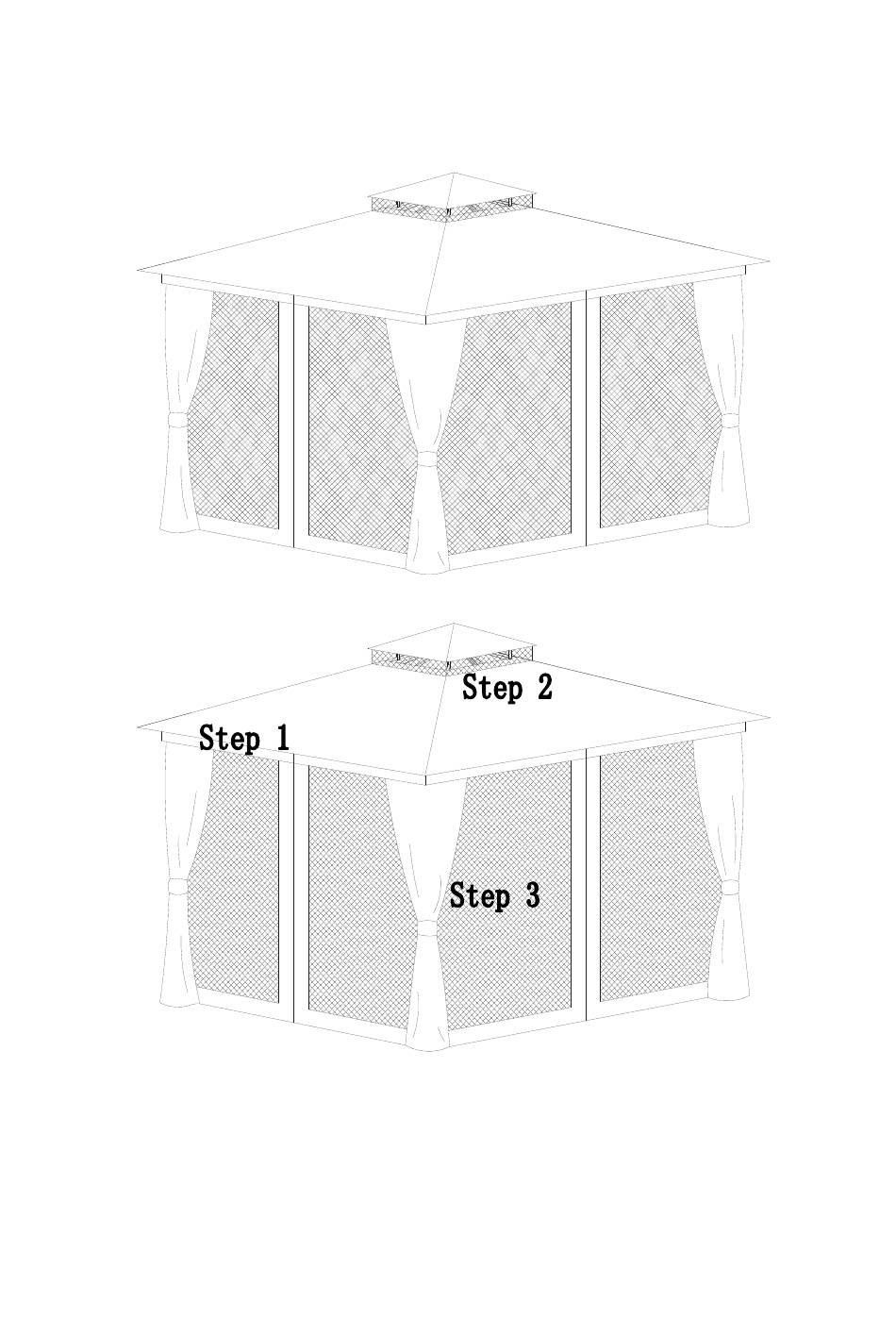

Our clear, easy-to-follow, step-by-step instructions will guide you through the project from start to finish. The
final product will be a quality piece that will go together smoothly and give years of enjoyment.
Tools Needed: Screwdriver & hammer & ladder (more than 2.5m) .
Item Identification: For ease of identification, all parts are labeled to correspond to the Step number in which
the part is used.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sunjoy L-GZ339PAL
Summary of Contents for Sunjoy L-GZ339PAL
- Page 1 Assembly Instructions Aluminum Benen Gazebo Item# L-GZ Our clear, easy-to-follow, step-by-step instructions will guide you through the project from start to finish. The final product will be a quality piece that will go together smoothly and give years of enjoyment. Tools Needed: Screwdriver &...
-
Page 2: Parts List
Parts List Long Beam (1) Long Beam (2) Short Beam (1) Short Beam (2) Beam connector Corner Connector Reinforcement Slat Corner mandril connector (1) Corner mandril connector (2) Long slanting bar Short mid top bar Long mid top bar Big top connector Small top connector Pothook Small top pole... -
Page 3: Hardware Pack
Hardware Pack 1 M6X15 bolt 64 PCS M6 flat washer 64 PCS 144PCS Plastic Hook STEP 1 Fig.0: Install Plastic hook (DD) to the Beam A (B, C, D) as Fig.0 shows. 8pcs hooks and 10pcs hooks needed on each short beam and long beam separately. - Page 4 STEP 2 Fig.5: Install the Pothook (O) onto the Big top connector (M); then insert the Long slanting bar (J), Short mid top bar (K) and Long mid top bar (L) into the Big top connector (M). (Here one person is needed to support the Top connector M).
- Page 5 STEP 3 Fig.10: Connect Post (Q) and Base (Q1) with bolt (AA) and flat washer (BB). Fig.11: Four people will be needed to lift the whole top while another attaches the Post (Q) with the bolt (GG) and flat washer (BB). (Note: 5 people are needed.) Fig.12: Fix one end of support bar (R) on post (Q) and another end on the Long (Short) beam with bolt (HH) and flat washer (BB).
-
Page 6: Limited Warranty
Please do not return this product to the store. For technical assistance or replacement parts call Sunjoy from 8:30 AM to 5:30 PM Eastern Time at the following: 1-866-578-0101 or e-mail: service@ferro-works.com... - Page 7 Instructions de Montage Belvédère en Aluminium Benen Article Numéro L-GZ339PAL Étape 2 Étape 1 Étape 3 Nos instructions, étape par étape, faciles à suivre, vous guiderons par le projet du commencement à la fin. Le résultat sera une pièce de qualité qui se construira facilement et vous donnera des années de plaisir.
-
Page 8: Liste De Pièces
Liste de Pièces Barre Longue (1) Barre Longue (2) Barre Courte (1) Barre Courte (2) Connexion des barres Connexion des Coins Barre de Renfort Barre Inclinée du coin Barre Inclinée du coin Barre Inclinée Longue Barre Inclinée Courte du Centre Barre Inclinée Longue du Centre Connexion du grand Toit... - Page 9 Sachet de quincaillerie 1 Vis M615 64 Pièces Rondelle Plate M6 64 Pièces Crochets en Plastique 144 Pièces Étape 1 ÉTAPE 1 Fig.0: Installez les Crochets en Plastique (DD) sur la Barre A (B, C, D) comme dans la Fig.). Employez 8 crochets sur la Barre courte et 10 crochets sur la Barre longue, séparément.
- Page 10 Étape 2 ÉTAPE 2 Fig.5: Installez le Crochet à Pot (O) sur la Connexion du Grand Toit (M), ensuite introduisez la Barre inclinée longue (J), et la Barre inclinée du centre (L) dans la Connexion du Grand Toit (M). (À ce moment, une personne devra soutenir la Connexion du Toit (M).
- Page 11 Étape 3 ÉTAPE 3 Fig.10: Connectez les Poteaux (Q) aux Bases (Q1) avec boulon (AA) et rondelle plate (BB). Fig.11: Il vous faudra l’aide de 4 personnes pour lever le toit entier pendant qu’une autre personne connecte les Poteaux (Q) avec les Boulons (GG) et les rondelles plates (BB). (Avis: Vous aurez besoin de 5 personnes.) Fig.12: Fixez une extrémité...
- Page 12 état à l’autre S’il vous plait ne rendez pas ce produit au magasin. Pour de l’assistance technique ou pour remplacer des pièces appelez Sunjoy de 8h30 à 17h30, heure de l’Est aux numéraux suivants: 1-866-578-0101 ou par courrier électronique: service@ferro-works.com Fait en Chine Imprimé...
