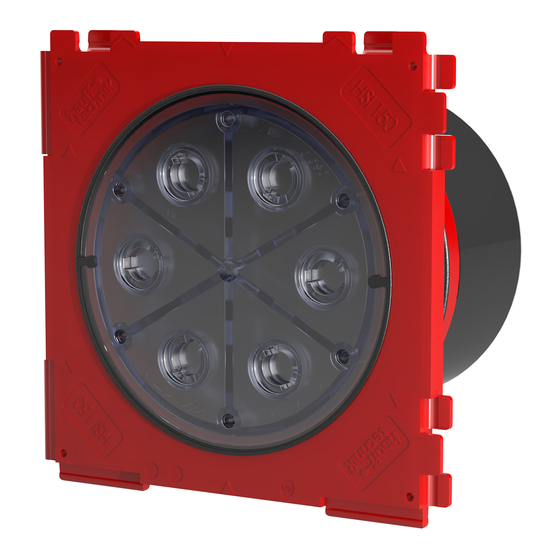

Hauff-Technik HSI 150-DT Assembly Instruction

Immer. Sicher. Dicht.
Montageanweisung - HSI 150-DT / HSI 90-D - Verschlussdeckel
Assembly instruction - HSI 150-DT / HSI 90-D - Closing cover
Instructions d' installation - HSI 150-DT / HSI 90-D - Couvercle de fermeture
Instrukcja montażu - HSI 150-DT / HSI 90-D - Pokrywa zamykająca
2
1
2
1

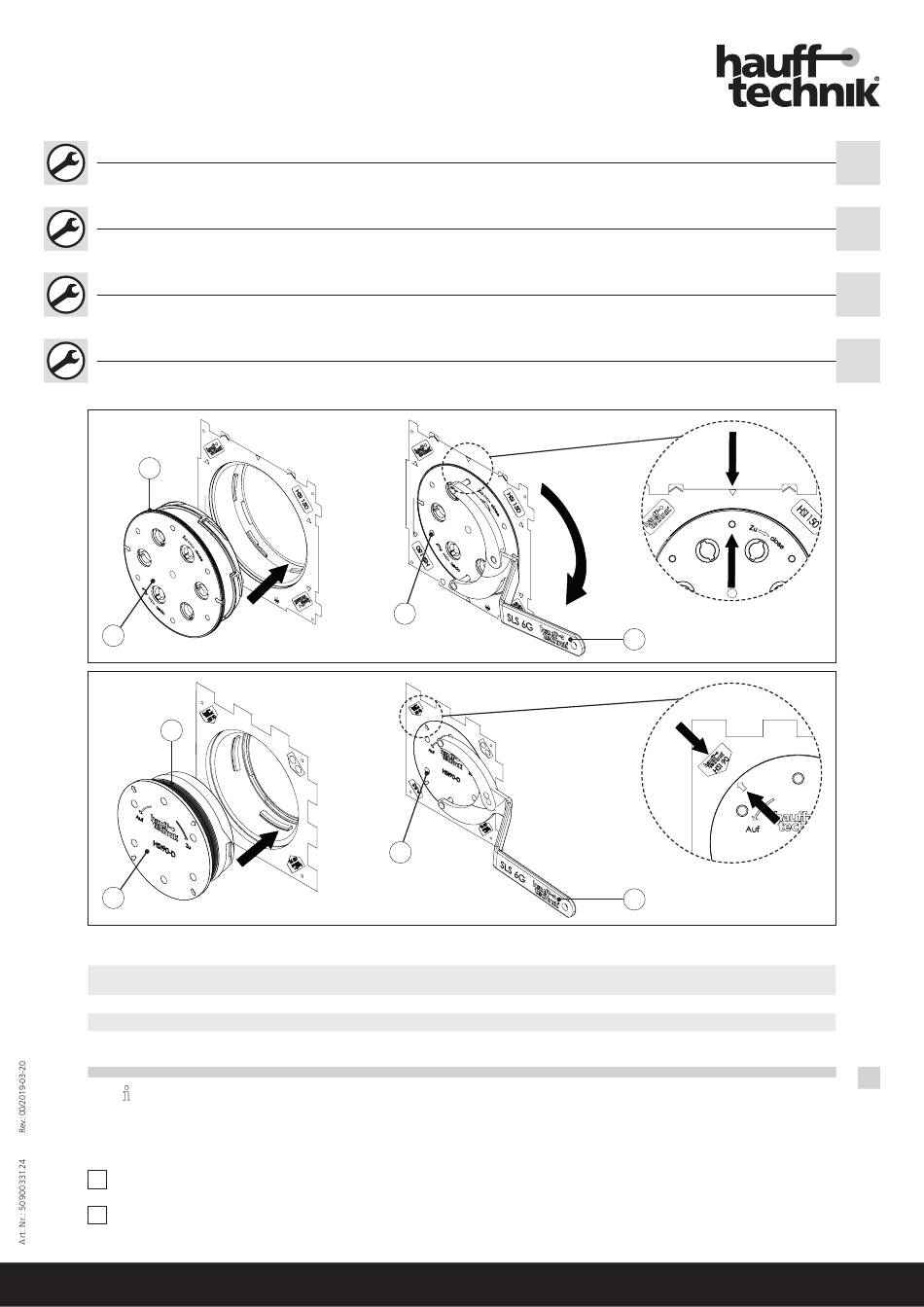

Legende zu Abb.: HSI 150-DT /
HSI 90-D
1 HSI 150-DT Verschlussdeckel /
HSI 90-D Verschlussdeckel
2 Dichtring
3 Schlüsselaufnahme
4 Gelenkstirnlochschlüssel SLS 6G(D)
1 HSI 150-DT / HSI 90-D montieren
● Geöffnete Kabeldurchführungen, welche als Reservedurchführungen genutzt werden sollen bzw. Verschlussdeckel die versehentlich geöffnet wur-
den, sind grundsätzlich mit neuen Verschlussdeckeln HSI 150-DT / HSI 90-D auszurüsten.
● Demontierte bzw. beschädigte Verschlussdeckel dürfen nicht wieder verwendet werden!
● Vor dem Einbau der Systemdeckel in die Dichtpackung, den Innenraum von ggf. Verschmutzungen reinigen und die Dichtfl ächen auf Beschädi-
gungen prüfen.
Dichtring des neuen Verschlussdeckels mit mitgeliefertem Hauff-Gleitmittel „GM" umlaufend einstreichen.
1
Mit dem Gelenkstirnlochschlüssel SLS 6G(D) (Zubehör) den Verschlussdeckel über die Schlüsselaufnahmen im Deckel mit einer Drehbewegung nach
2
rechts in die Dichtpackung eindrehen.
► Die Schlüsselaufnahmen müssen mit den Pfeilen auf der Dichtpackung übereinstimmen.
3
3
Legend for fi g.: HSI 150-DT /
HSI 90-D
HSI 150-DT Closing cover /
HSI 90-D Closing cover
Sealing ring
Key receptacle
Joint face spanner SLS 6G(D)
4
4
Légende de l'illustration :
HSI 150-DT / HSI 90-D
HSI 150-DT Couvercle de fermeture /
HSI 90-D Couvercle de fermeture
Bague d'étanchéité
Logement de clé
Clé à ergots articulée SLS 6G(D)
Abb.: HSI 150-DT
Abb.: HSI 90-D
Legenda dotycząca ilustr.:
HSI 150-DT / HSI 90-D
HSI 150-DT Pokrywa zamykająca /
HSI 90-D Couvercle de fermeture
Pierścień uszczelniający
Wpust
Klucz przegubowy SLS 6G(D)
