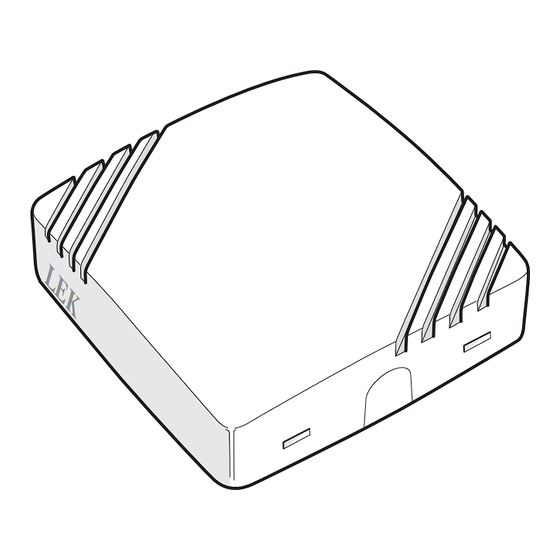

Nibe HTS 40 Installer Manual
Humidity and temperature sensor
Hide thumbs
Also See for HTS 40:
- Installer manual (24 pages) ,
- Installer manual (68 pages) ,
- Installer manual (60 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
HTS 40
Installatörshandbok Fukt och temperaturgivare
SE
Installer manual Humidity and temperature sensor
GB
Installateurhandbuch Feuchtigkeits-
DE
und Temperaturmesser
Asentajan käsikirja Kosteus-
FI
ja lämpömittari laitteille
IHB 1721-4
331693
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Nibe HTS 40
Summary of Contents for Nibe HTS 40

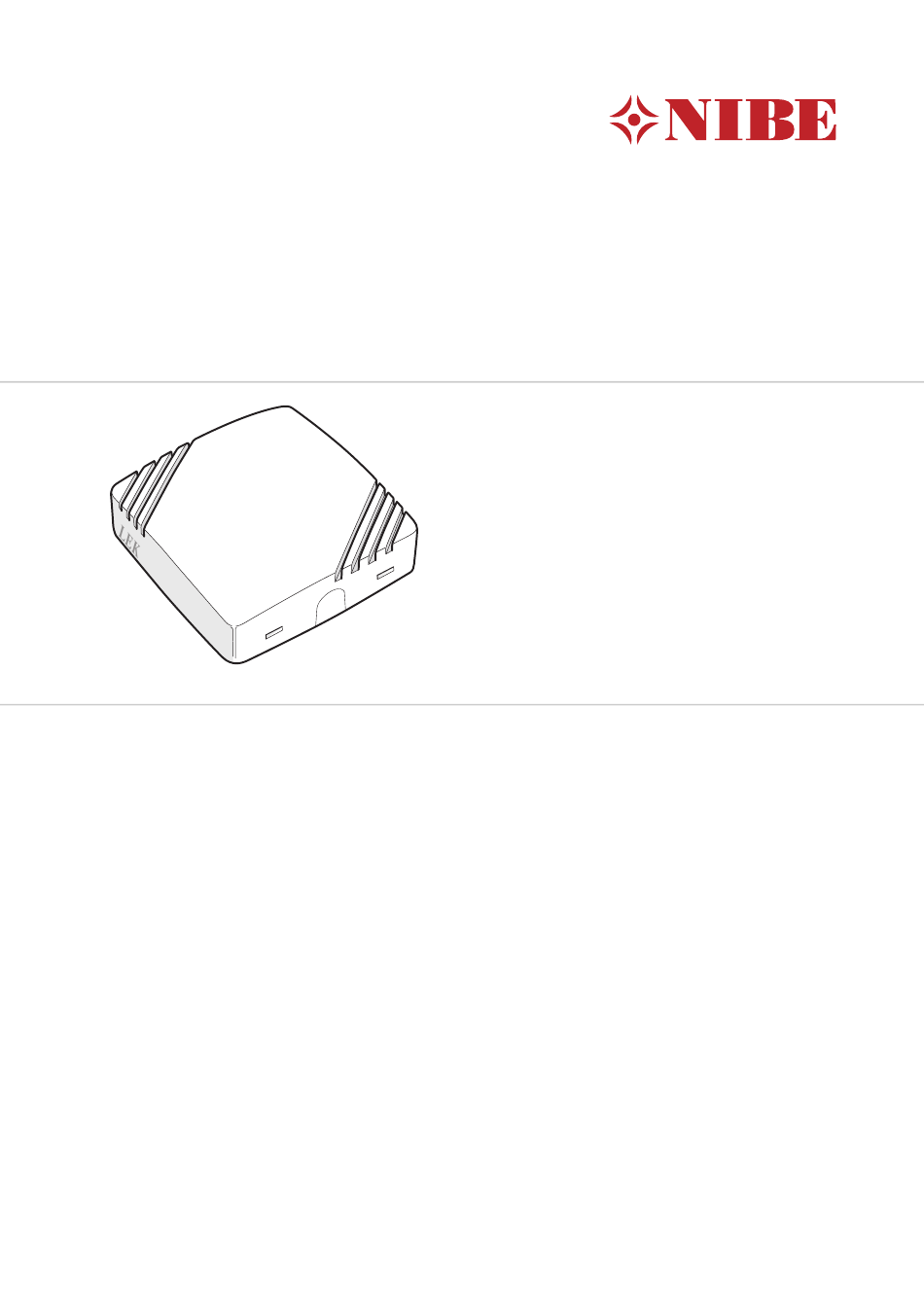

- Page 1 HTS 40 Installatörshandbok Fukt och temperaturgivare Installer manual Humidity and temperature sensor Installateurhandbuch Feuchtigkeits- und Temperaturmesser Asentajan käsikirja Kosteus- ja lämpömittari laitteille IHB 1721-4 331693...
- Page 3 Montering påverkas. Fuktgivarens funktion har prio över alla andra funktio- ■ HTS 40 kan placeras liggande på en plan yta eller hängas ner såsom rumsgivare, schema, extern justering, semes- på vägg. ter mm. Montera givaren på lämplig plats, exempelvis en fri in- nervägg i hall ca 1,5 m över golv.
- Page 4 F1345 utan 2.0 Elinkoppling Plint X1 på fuktgivarkortet (AA28) i HTS 40 ansluts till plint OBS! X6:4-7 på kopplingsplint (X6) i värmepumpen. All elektrisk inkoppling ska ske av behörig elektriker. AA3-X6 Elektrisk installation och ledningsdragning ska utföras enligt gällande bestämmelser.
- Page 5 Styrmoduler Givarens toleransnivå SMO 40 ΔRH (%RH) +/-10 Plint X1 på fuktgivarkortet (AA28) i HTS 40 ansluts till plint AA3-X4:9-12 i styrmodueln. +/-8 +/-6 AA3-X4 12 11 10 +/-4 +/-2 Styrmodul HTS 40 AA3-X4 Relativ luftfuktighet AA28-X1 Relativ luftfuktighet (%RH) (%RH)
- Page 6 Se även installatörshandboken för den kompa- tibla produkten. Tekniska uppgifter Tekniska data HTS 40 Plastdistans BxHxD (mm) 85x85x35 Mått BxHxD (mm) 85x85x14 Märkspänning 12 VDC 40 mA (matas från värme- pumpen/inomhus- modulen) Art nr 067 538 HTS 40 | SE...
- Page 7 Mounting will be affected. The function of the humidity sensor has priority over ■ HTS 40 can be positioned lying on a flat surface or wall- all other functions such as room sensor, schedule, ex- mounted. ternal adjustment, vacation etc.
- Page 8 F1345 without 2.0 Terminal block X1 on the humidity sensor board (AA28) in HTS 40 is connected to X6:4-7 on the terminal block (X6) in the heat pump. AA3-X6 Use cable type LiYY, EKKX or similar with a cable area of at least 0,5 mm².
- Page 9 AA28-X1 in HTS 40. VVM 225/310/320/325/500 Terminal block X1 on the humidity sensor board (AA28) in HTS 40 is connected to terminal block AA3-X4:9-12 in the Heat pump/ RMU 40/ indoor module.
- Page 10 Cooling Prevent condensation during cooling by activating this option. During activation, this function limits the relative humid- ity in the room during cooling operation. Caution See also the Installer Manual for the compatible product. HTS 40 | GB...
- Page 11 SMO 40 ten sind. Inhalt Allgemeines 1 St. Feuchtigkeitssensor HTS 40 ist ein Zubehör, das die Feuchtigkeits- und Tem- 2 St. Befestigungsschrauben peraturwerte erfasst. Es gibt verschiedene Einsatzberei- che für HTS 40. Position der Komponenten Der Feuchtigkeitssensor wird im Handbuch mit BM1 bezeichnet.
- Page 12 Sie, ob sich die Bezeichnung „2.0" rechts über den Anschlussklemmen befindet, siehe Abbildung. F1345 ohne 2.0 Anschlussklemme X1 an der Feuchtigkeitssensorplatine (AA28) in HTS 40 wird mit Anschlussklemme X6:4-7 an der Anschlussklemme X6 in der Wärmepumpe verbunden. AA3-X6 Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig mit einem Kabelquerschnitt von 0,5 mm².
- Page 13 Inneneinheiten dem Innenmodul verbunden werden, ist die Einheit von der Anschlussklemme AA28-X1 in HTS 40 umzusetzen. VVM 225/310/320/325/500 Anschlussklemme X1 an der Feuchtigkeitssensorplatine (AA28) in HTS 40 wird mit Anschlussklemme AA3-X4:9-12 Wärmepumpe/ RMU 40/ in der Inneneinheit verbunden. HTS 40 Inneneinheit...
- Page 14 Im aktivierten Zustand begrenzt diese Funktion bei einem Heizbetrieb die relative Luftfeuchtigkeit im Raum. Kühlung Aktivieren Sie diese Option, um eine Kondensation bei der Kühlung zu vermeiden. Im aktivierten Zustand begrenzt diese Funktion bei einem Kühlbetrieb die relative Luftfeuchtigkeit im Raum. HTS 40 | DE...
- Page 15 VVM 500 ottaa huomioon laitteistoa hoidettaessa. ■ ■ F1355 SMO 40 Yleistä Sisältö HTS 40 on lisävaruste, joka mittaa ilmankosteuden ja 1 kpl Kosteusanturi lämpötilan. HTS 40:lle on useita käyttökohteita. 2 kpl Kiinnitysruuvit Käsikirjassa kosteusanturin tunnus on BM1. Komponenttien sijainti Käyttökohteet...
- Page 16 F1345 ilman 2.0 Sähköasennukset Liitin X1 kosteusanturikortissa (AA28) i HTS 40 kytketään HUOM! liittimeen X6:4-7 liitinrimassa (X6) lämpöpumpussa. Sähköasennukset saa tehdä vain valtuutettu sähköasentaja. AA3-X6 Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. Päätuotteen pitää olla jännitteetön HTS 40:n asennuksen aikana.
- Page 17 Ohjausyksiköt Anturin toleranssitaso SMO 40 ΔRH (%RH) +/-10 Liitin X1 kosteusanturikortissa (AA28) HTS 40:ssä kytketään liittimeen AA3-X4:9-12 ohjausmoduulissa. +/-8 +/-6 AA3-X4 12 11 10 +/-4 +/-2 Ohjausyksikkö HTS 40 AA3-X4 Suhteellinen ilmankosteus AA28-X1 Relativ luftfuktighet (%RH) (%RH) GND A Dip-kytkin Kosteusanturikortin (AA28) DIP-kytkimet (S2) pitää...
- Page 18 Aktivoituna tämä toiminto rajoittaa huoneen suhteellisen ilmankosteuden lämmityksen aikana. Nimellisjännite 12 VDC 40 mA (syöttölämpöpum- Jäähdytys pusta/sisäyksikös- Estä kosteuden tiivistyminen jäähdytyksen yhteydessä tä) aktivoimalla tämä toiminto. Tuotenumero 067 538 Aktivoituna tämä toiminto rajoittaa huoneen suhteellisen ilmankosteuden jäähdytyksen aikana. HTS 40 | FI...
- Page 20 WS name: -Gemensamt WS version: a407 (working edition) Publish date: 2017-08-07 11:43 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 331693...
