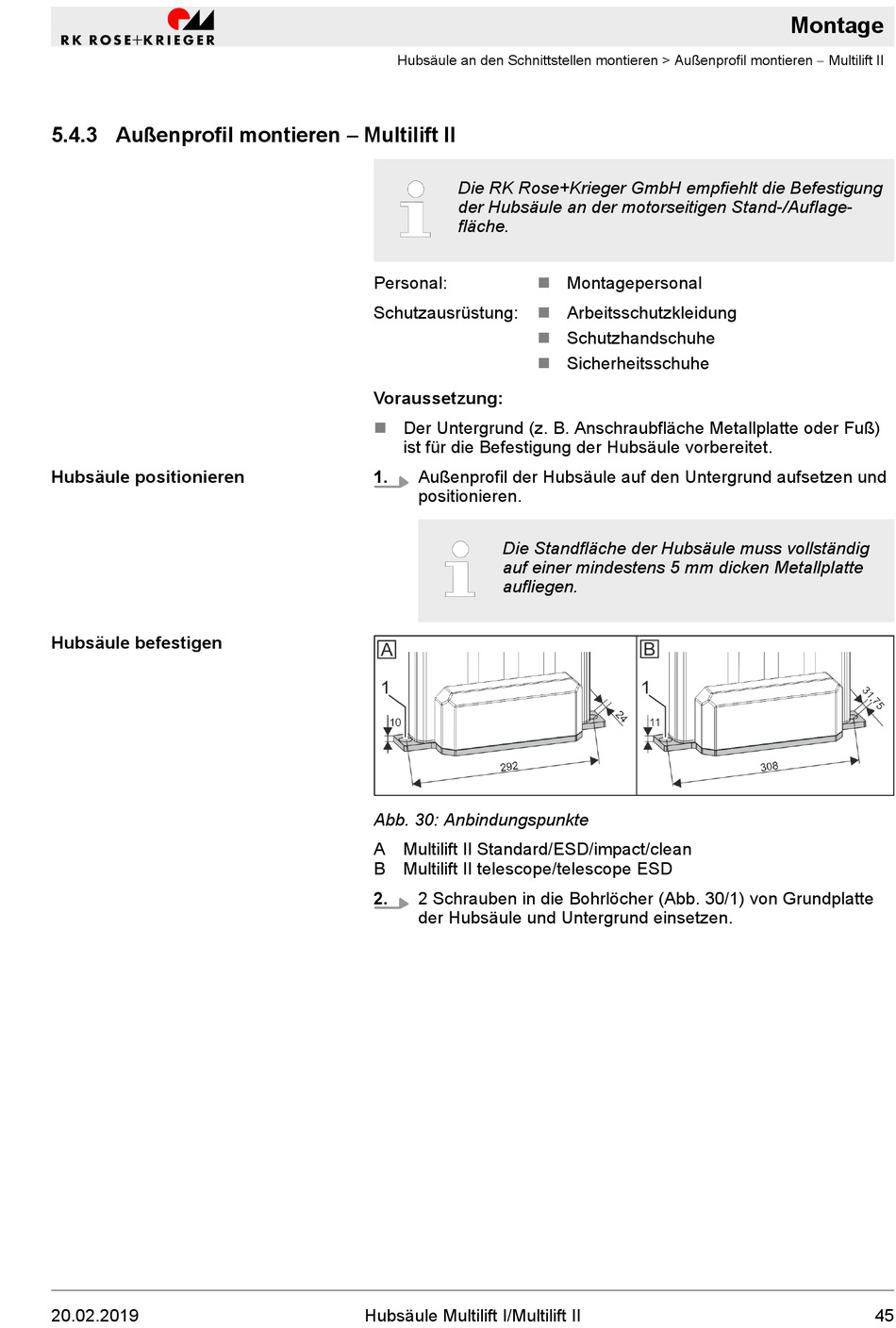

5.4.3 Außenprofil montieren - Multilift II
Hubsäule positionieren
Hubsäule befestigen
20.02.2019
Hubsäule an den Schnittstellen montieren > Außenprofil montieren - Multilift II
Die RK Rose+Krieger GmbH empfiehlt die Befestigung
der Hubsäule an der motorseitigen Stand-/Auflage-
fläche.
Personal:
Schutzausrüstung:
Voraussetzung:
n Der Untergrund (z. B. Anschraubfläche Metallplatte oder Fuß)
ist für die Befestigung der Hubsäule vorbereitet.
1. Außenprofil der Hubsäule auf den Untergrund aufsetzen und
positionieren.
Die Standfläche der Hubsäule muss vollständig
auf einer mindestens 5 mm dicken Metallplatte
aufliegen.
Abb. 30: Anbindungspunkte
A Multilift II Standard/ESD/impact/clean
B Multilift II telescope/telescope ESD
2. 2 Schrauben in die Bohrlöcher (Abb. 30/1) von Grundplatte
der Hubsäule und Untergrund einsetzen.
Hubsäule Multilift I/Multilift II
n Montagepersonal
n Arbeitsschutzkleidung
n Schutzhandschuhe
n Sicherheitsschuhe
