Technical data
Diagrams > Load diagrams - Multilift I
Number of hall
sensor channels
Operating condi-
tions

8.3 Diagrams

8.3.1 Load diagrams - Multilift I

Max. compressive/tensile force
depending on the stroke length
116
Multilift II
Standard/ESD/Clean
Temperatures (in dry rooms): +5°C - +40°C
n
Relative air humidity: 30% - 75% (no condensation)
n
Air pressure: 700 hPa - 1060 hPa (up to 3000 m altitude)
n

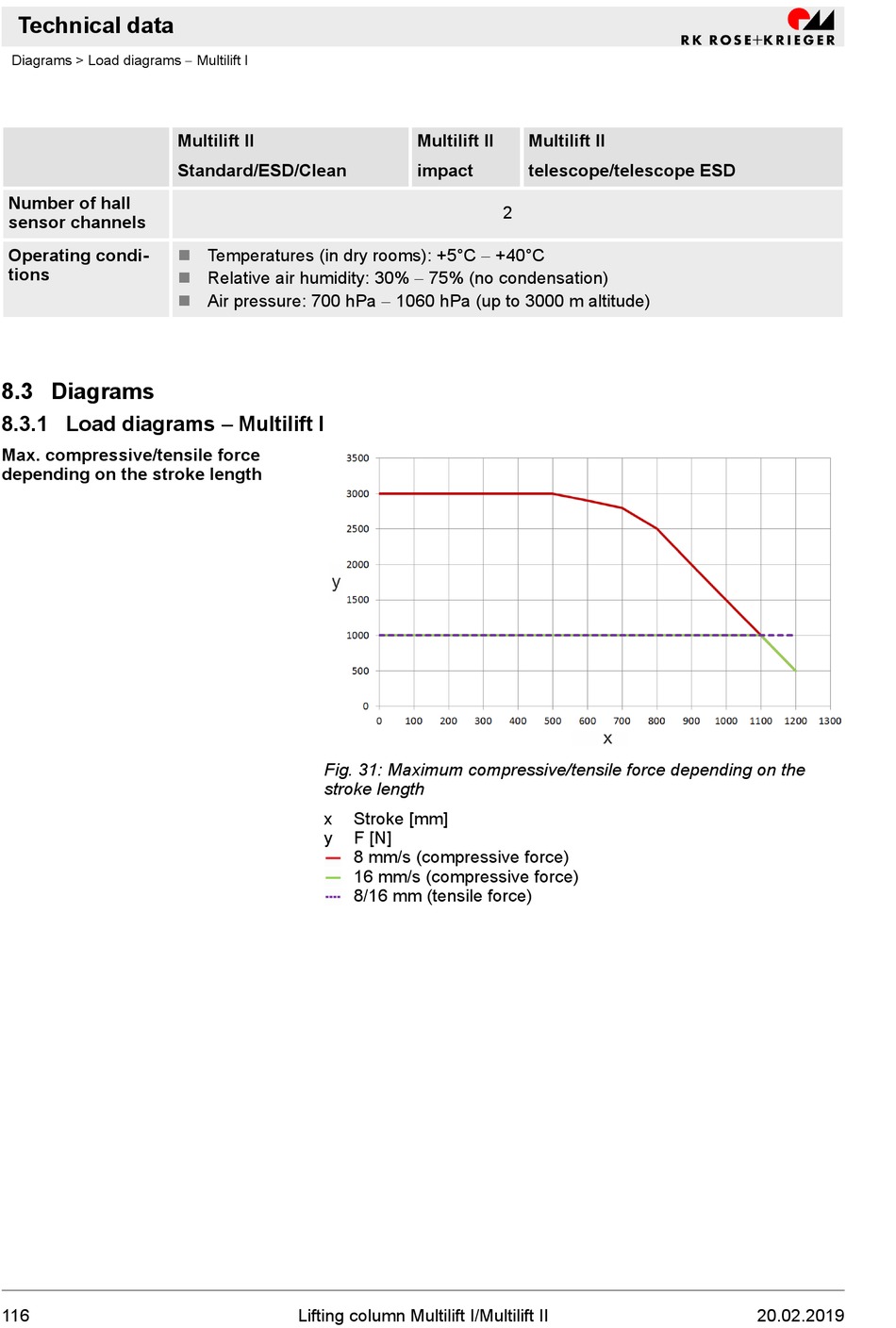

Fig. 31: Maximum compressive/tensile force depending on the
stroke length
x
y
Lifting column Multilift I/Multilift II
Multilift II
impact
2
Stroke [mm]
F [N]
8 mm/s (compressive force)
16 mm/s (compressive force)
8/16 mm (tensile force)
Multilift II
telescope/telescope ESD
20.02.2019
