RK Rose+Krieger Multilift I Assembly Instructions Manual page 285

Multilift I

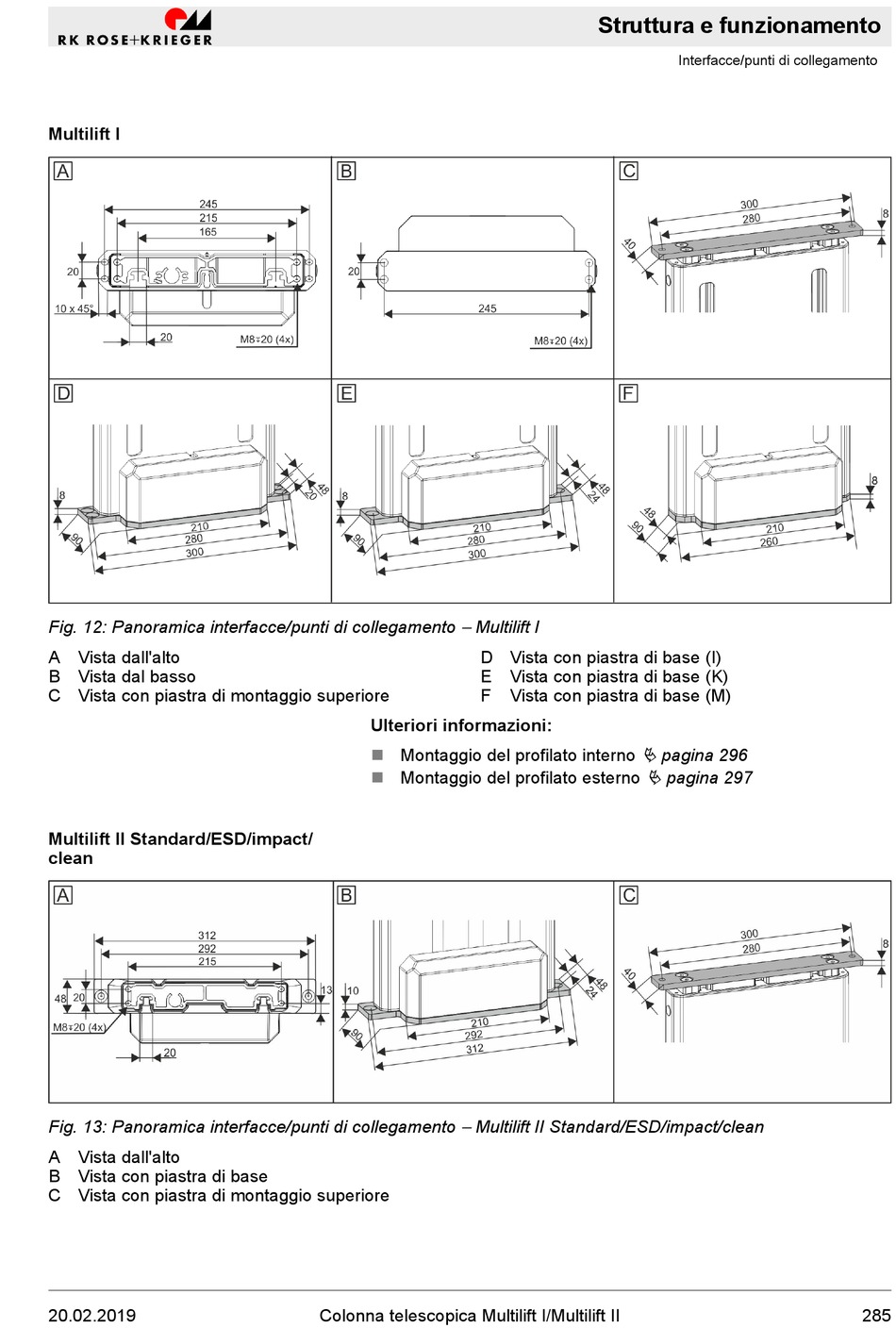

Fig. 12: Panoramica interfacce/punti di collegamento
A Vista dall'alto
B Vista dal basso
C Vista con piastra di montaggio superiore
Multilift II Standard/ESD/impact/
clean
Fig. 13: Panoramica interfacce/punti di collegamento
A Vista dall'alto
B Vista con piastra di base
C Vista con piastra di montaggio superiore
20.02.2019
- Multilift I
D Vista con piastra di base (I)
E Vista con piastra di base (K)
F
Ulteriori informazioni:
Montaggio del profilato interno
n
n Montaggio del profilato esterno
- Multilift II Standard/ESD/impact/clean
Colonna telescopica Multilift I/Multilift II
Struttura e funzionamento
Interfacce/punti di collegamento
Vista con piastra di base (M)
Ä pagina 296
Ä pagina 297
285
