Aufbau und Funktion
Elektrischer Anschluss an eine betreiberseitige Steuerung > Elektrischer Anschluss - Multilift I (Synchro)

3.5.1 Elektrischer Anschluss - Multilift I (Mono)

Beschaltung
Steckerbelegung
Abb. 16: Steckerbelegung Multilift I
Mono

3.5.2 Elektrischer Anschluss - Multilift I (Synchro)

Hall-Sensor und Beschaltung
34

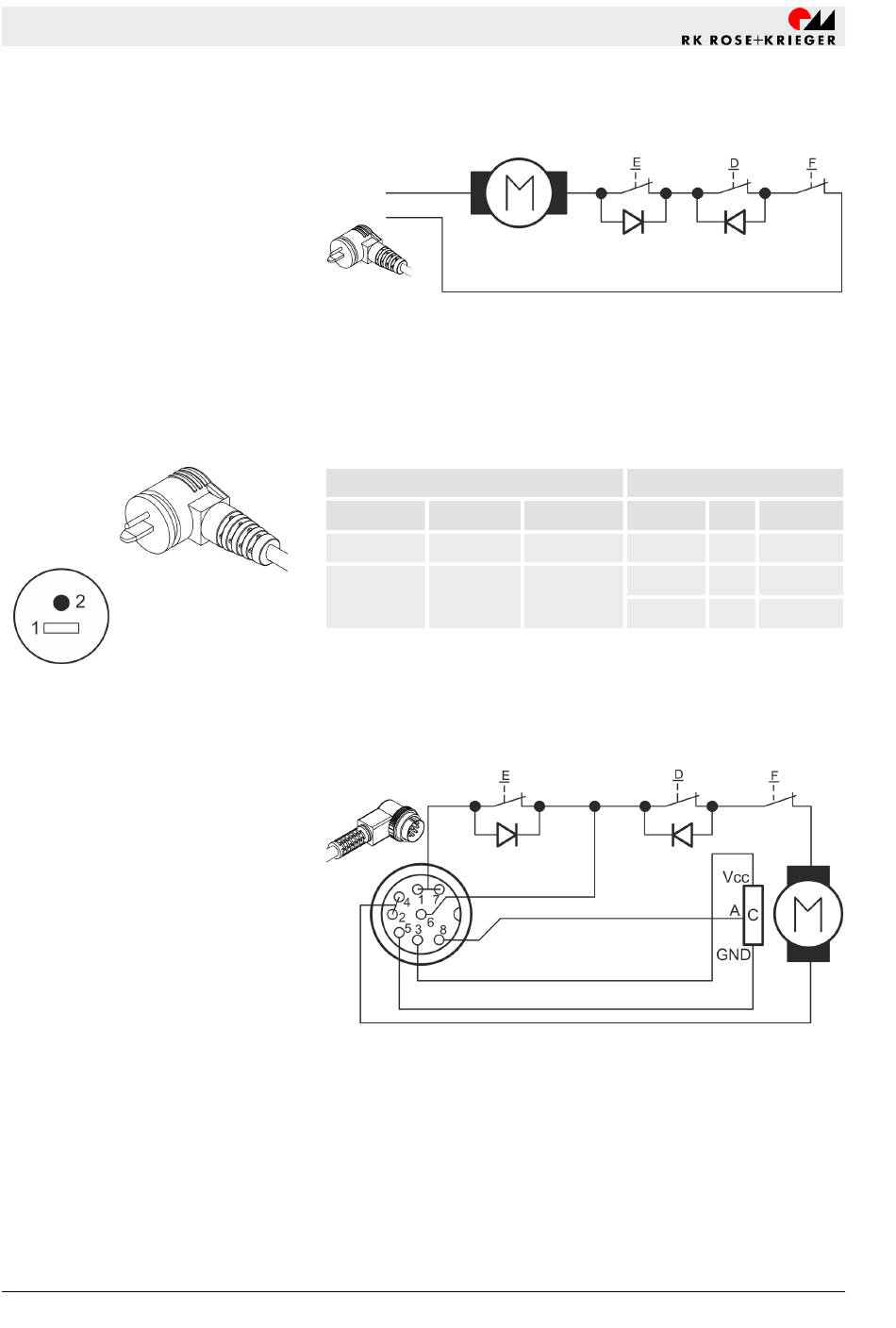

Abb. 15: Stromlaufplan Multilift I Mono
D Endschalter oben
E Endschalter unten
F Sicherheitsendschalter
Drehrichtung
Polarität + Polarität -
Pin 1 Pin 2
Pin 2 Pin 1
* Belastbarkeit gilt nur für die Ausführung mit F
Abb. 17: Stromlaufplan Multilift I Synchro
A Hall-Sensor Output
C Hall-Sensor
D Endschalter oben
E Endschalter unten
F Sicherheitsendschalter
Hubsäule Multilift I/Multilift II
Richtung Last [N] I [A] U [V DC]
Einfahrt 0
Ausfahrt 1000
3000*
= 3000 N
max
Strom
1 24
3 24
4,5 24
