Aufbau und Funktion
Optionale Baugruppen > Montageplatte unten

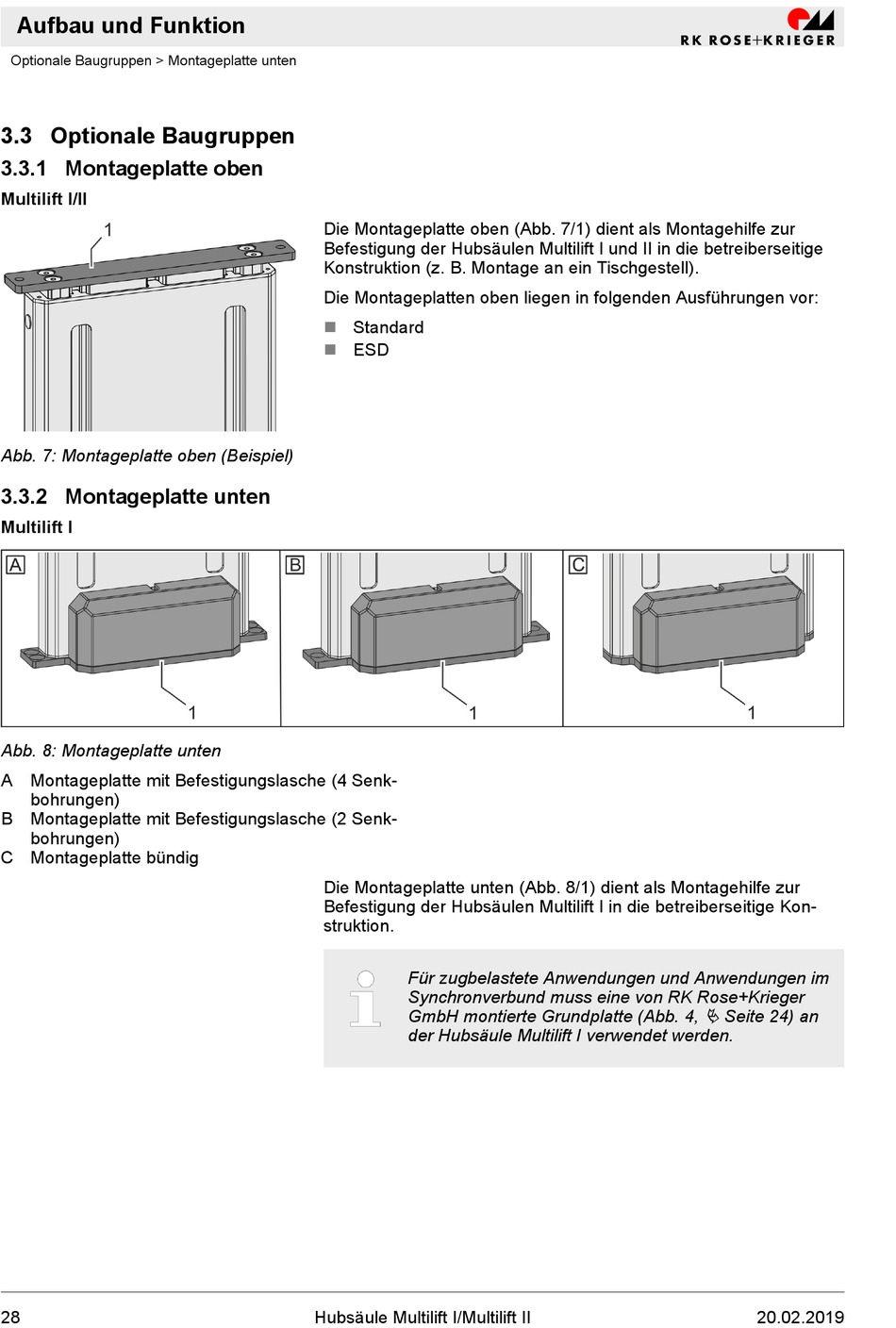

3.3 Optionale Baugruppen

3.3.1 Montageplatte oben

Multilift I/II
Abb. 7: Montageplatte oben (Beispiel)

3.3.2 Montageplatte unten

Multilift I
Abb. 8: Montageplatte unten
A Montageplatte mit Befestigungslasche (4 Senk-
bohrungen)
B Montageplatte mit Befestigungslasche (2 Senk-
bohrungen)
C Montageplatte bündig
28
Die Montageplatte oben (Abb. 7/1) dient als Montagehilfe zur
Befestigung der Hubsäulen Multilift I und II in die betreiberseitige
Konstruktion (z. B. Montage an ein Tischgestell).
Die Montageplatten oben liegen in folgenden Ausführungen vor:
n Standard
n ESD
Die Montageplatte unten (Abb. 8/1) dient als Montagehilfe zur
Befestigung der Hubsäulen Multilift I in die betreiberseitige Kon-
struktion.
Für zugbelastete Anwendungen und Anwendungen im
Synchronverbund muss eine von RK Rose+Krieger
GmbH montierte Grundplatte (Abb. 4,
der Hubsäule Multilift I verwendet werden.
Hubsäule Multilift I/Multilift II
Ä Seite 24) an
20.02.2019
