Elektrischer Anschluss an eine betreiberseitige Steuerung > Elektrischer Anschluss - Multilift II

3.5.3 Elektrischer Anschluss - Multilift II

Hall-Sensor und Beschaltung
Steckerbelegung
Abb. 20: Steckerbelegung
36

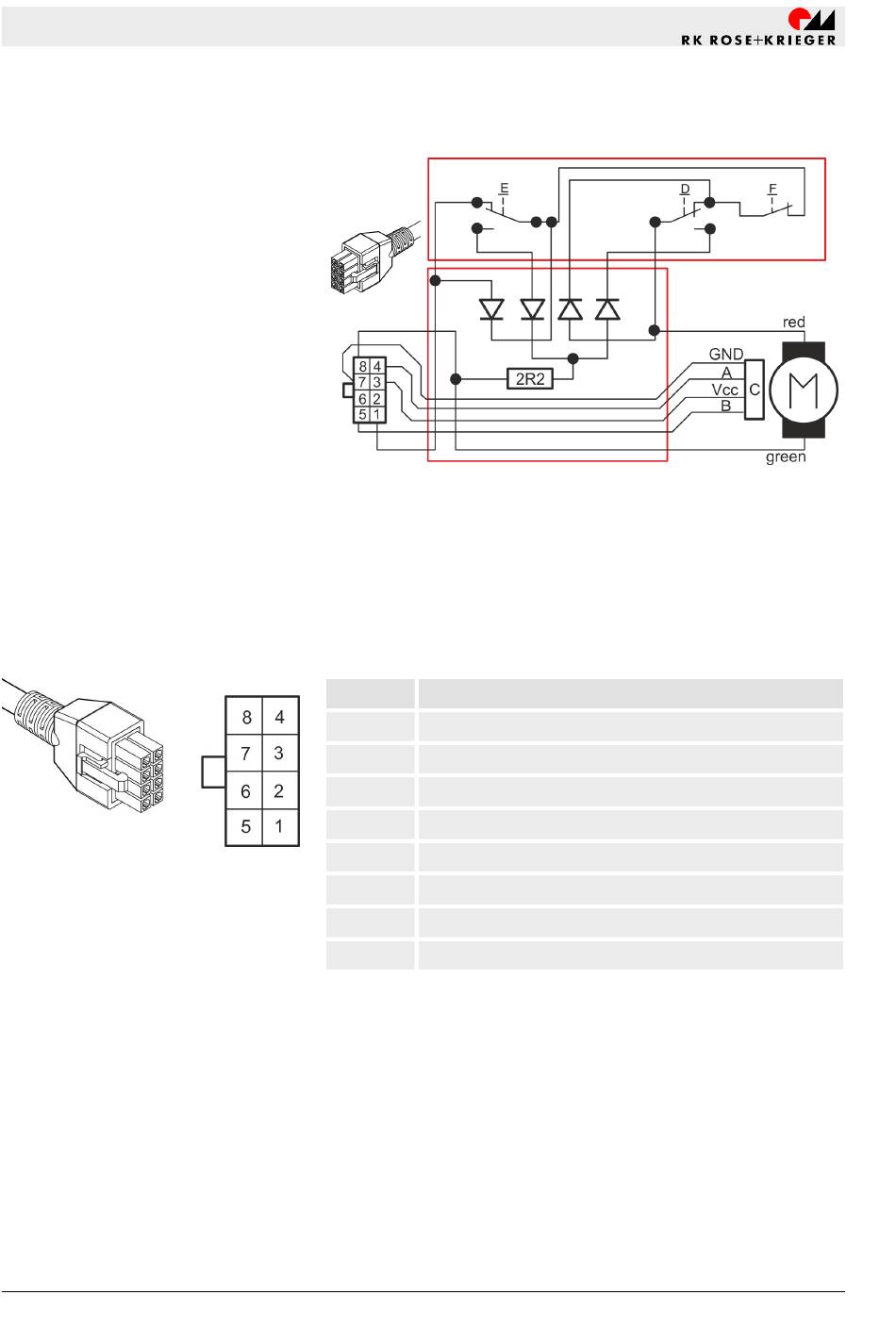

Abb. 19: Stromlaufplan Multilift II
A/B Hall-Sensor Output
C Hall-Sensor intern im Motor
D Endschalter oben
E Endschalter unten
F Sicherheitsendschalter
Pin Funktion
1 Motor +
2 N/A
3 +5 V
4 A
5 B
6 N/A
7 GND
8 Motor -
