Segnale di posi-
zione
(impulsi per mm di
corsa)
Numero canali
sensore Hall
Condizioni di fun-
zionamento

8.3 Diagrammi

8.3.1 Diagrammi carichi - Multilift I

Forza di pressione/trazione max. in
funzione della corsa
20.02.2019
Multilift II
Standard/ESD/clean
13 6,5
n Temperature (in ambienti asciutti): +5 °C – +40 °C
n Umidità relativa: 30% – 75% (assenza di condensazione)
n Pressione: 700 hPa – 1060 hPa (fino a 3000 m di altezza)

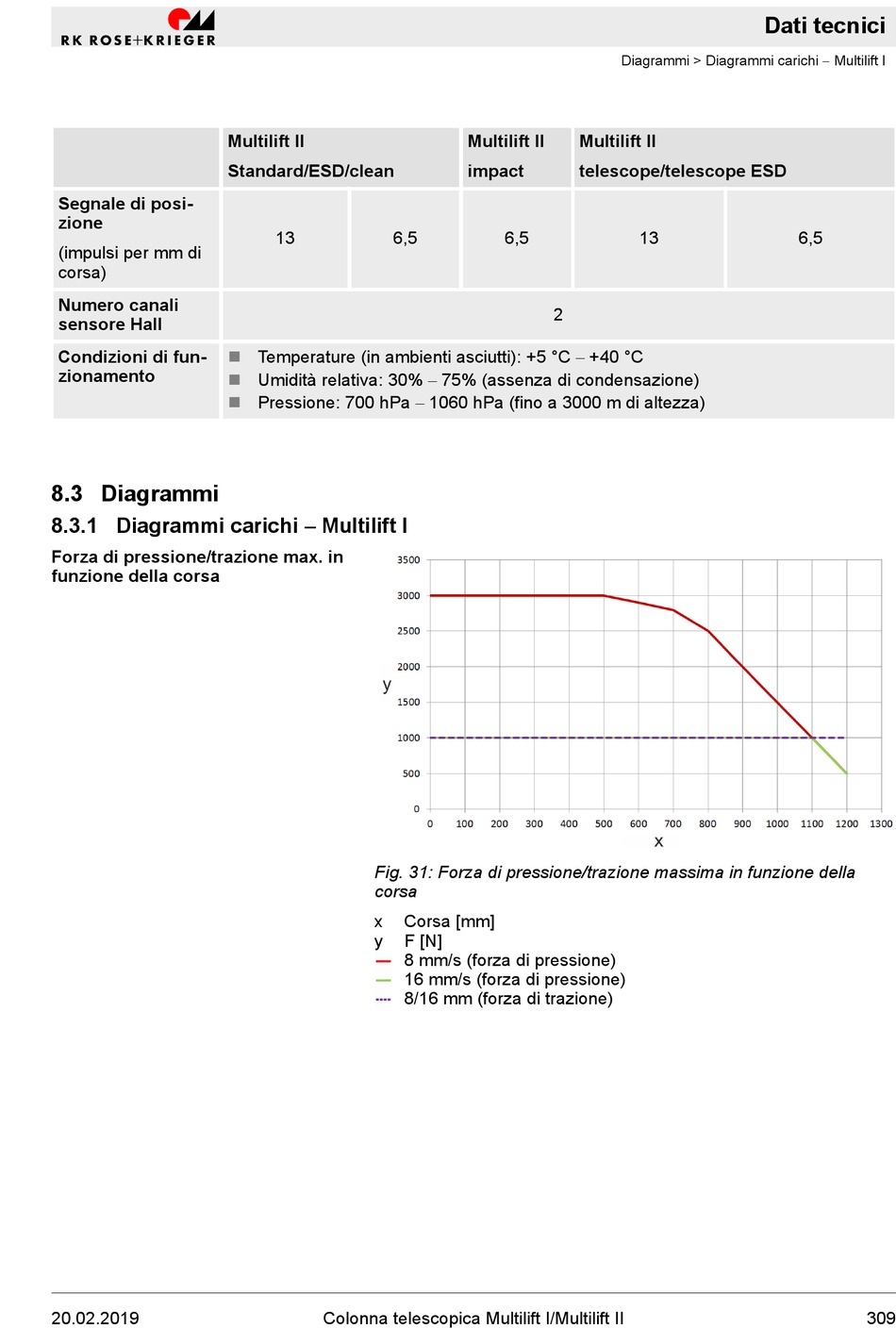

Fig. 31: Forza di pressione/trazione massima in funzione della
corsa
x
y
Colonna telescopica Multilift I/Multilift II
Multilift II
impact
6,5
2
Corsa [mm]
F [N]
8 mm/s (forza di pressione)
16 mm/s (forza di pressione)
8/16 mm (forza di trazione)
Diagrammi > Diagrammi carichi - Multilift I
Multilift II
telescope/telescope ESD
13
Dati tecnici
6,5
