Structure et fonction
Groupes de composants en option > Plaques de compensation

3.3.3 Barrettes d'adaptation

Multilift I

3.3.4 Plaques de compensation

Multilift I/II
218

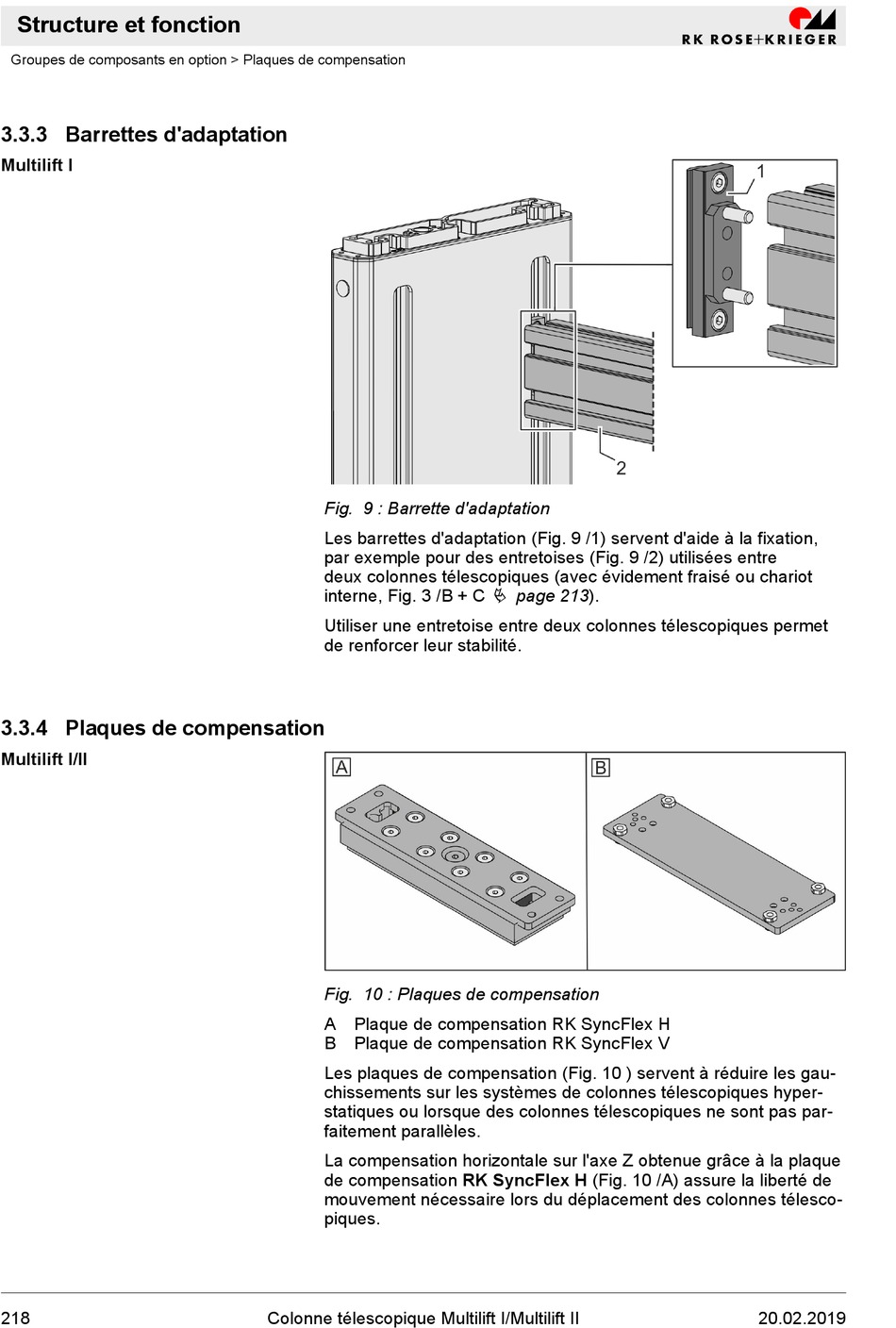

Fig. 9 : Barrette d'adaptation
Les barrettes d'adaptation (Fig. 9 /1) servent d'aide à la fixation,
par exemple pour des entretoises (Fig. 9 /2) utilisées entre
deux colonnes télescopiques (avec évidement fraisé ou chariot
interne, Fig. 3 /B + C
Utiliser une entretoise entre deux colonnes télescopiques permet
de renforcer leur stabilité.
Fig. 10 : Plaques de compensation
A Plaque de compensation RK SyncFlex H
B Plaque de compensation RK SyncFlex V
Les plaques de compensation (Fig. 10 ) servent à réduire les gau-
chissements sur les systèmes de colonnes télescopiques hyper-
statiques ou lorsque des colonnes télescopiques ne sont pas par-
faitement parallèles.
La compensation horizontale sur l'axe Z obtenue grâce à la plaque
de compensation RK SyncFlex H (Fig. 10 /A) assure la liberté de
mouvement nécessaire lors du déplacement des colonnes télesco-
piques.
Colonne télescopique Multilift I/Multilift II
Ä page 213).
