7.4.1 Montage am Innenprofil

Die Auflageflächen für die Befestigung des Innenprofiles müssen plan sein. Es ist eine vollflächige Auflage
auf einer stabilen Unterkonstruktion erforderlich.
Gehen Sie zur Montage wie folgt vor:
Befestigungsschrauben M8 mit 15 Nm Anzugsdrehmoment in die Schraubkanäle eindrehen. Die Minde-
steinschraubtiefe beträgt bei Erstmontage 20 mm, bei wiederholter Montage 40 mm..
Die Montageplatte (QZD020549) ist nicht für die Montage am ML II safetey geeignet

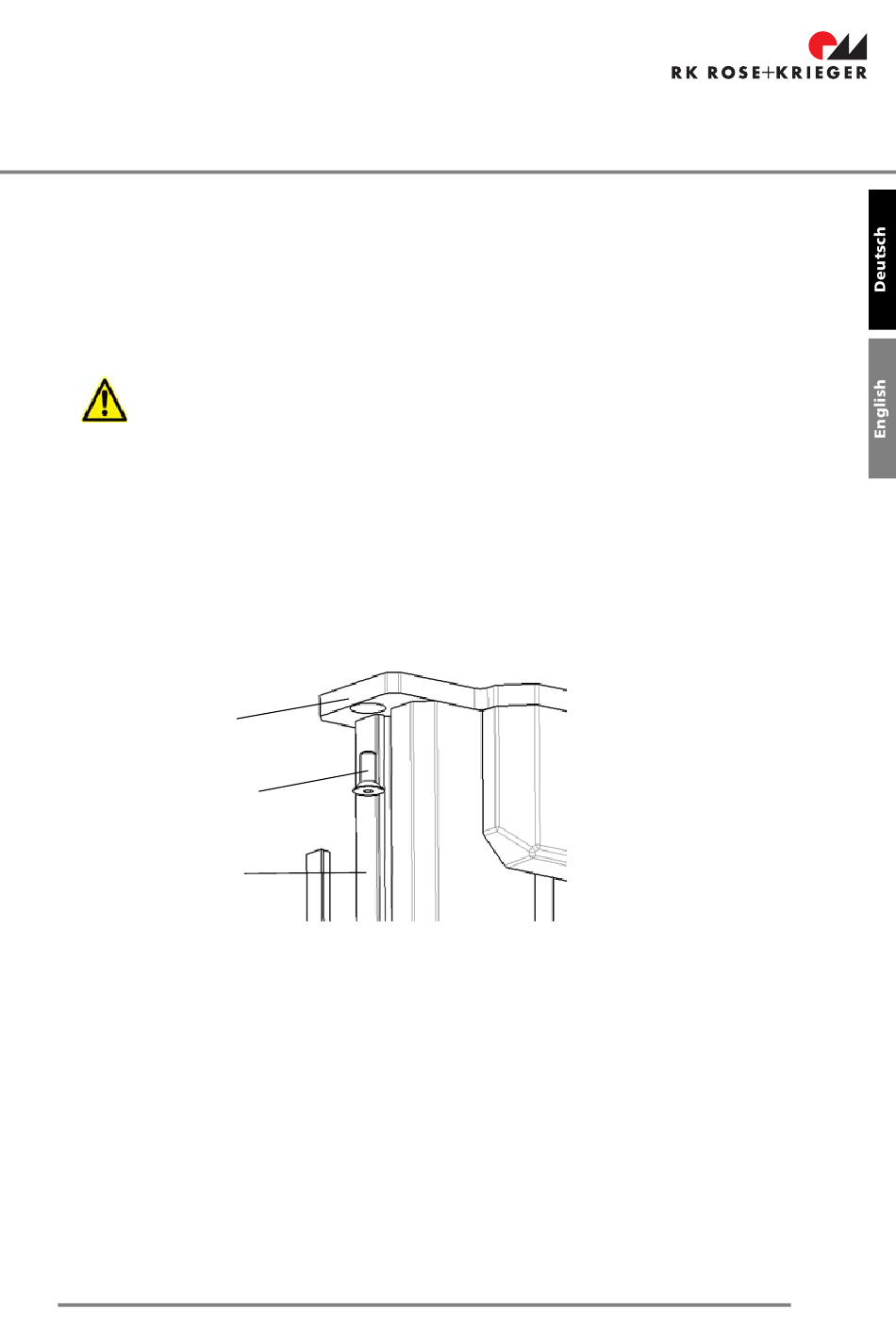

7.4.2 Montage am Außenprofil bzw. der Grundplatte
Die Auflageflächen für die Befestigung des Außenprofiles mit montierter Grundplatte müssen plan sein.
Es ist eine vollflächige Auflage auf einer stabilen Unterkonstruktion erforderlich. Bitte empfohlene Min-
desteinschraubtiefen beachten.
Gehen Sie zur Montage wie folgt vor:
•
Befestigungschrauben M8 gemäß DIN 7991 bzw. DIN EN ISO 10642 durch die Grundplatte
stecken und mit dem Untergrund mit 15 Nm Anzugsdrehmoment verschrauben.
Grundplatte
Senkkopfschraube
Außenprofil
