Page 5 SF 4-A22 Original operating instructions ......1 Mode d'emploi original ....... 17 Manual de instrucciones original .
Page 7: Information About The Documentation
Information about the documentation 1.1 About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product.
Page 8 Drilling The power tool supports near-field communication (NFC) technol- ogy, which is compatible with iOS and Android platforms. Hilti Li-ion battery type series used. Observe the information given in the section headed Intended use. Li-ion battery Never use the battery as a striking tool.
Page 9 ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information Type: SF 4-A22 Generation: Serial no.: 1.5 Declaration of conformity...
Page 10 ▶ Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock. ▶ When operating a power tool outdoors, use an extension cord suitable for outdoor use.
Page 11 ▶ Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired. ▶ Disconnect the plug from the power source and/or remove the battery pack, if detachable, from the power tool before making any adjustments, changing accessories, or storing power tools.
Page 12 ▶ Do not expose a battery pack or tool to fire or excessive temperature. Exposure to fire or temperature above 130° C (265 °F) may cause explosion. ▶ Follow all charging instructions and do not charge the battery pack or tool outside the temperature range specified in the instructions. Charging improperly or at temperatures outside the specified range may damage the battery and increase the risk of fire.
Page 13 ▶ If the battery is too hot to touch it may be defective. In this case, place the product in a non-flammable location, well away from flammable materials, where it can be kept under observation and allowed to cool down. In this case, always contact your Hilti Service. 2253606 English...

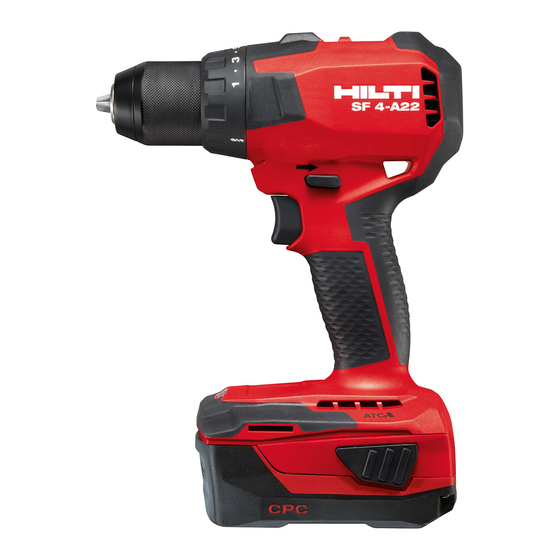

Page 14 The product described is a hand-held cordless drill/driver. It is designed for driving and removing screws, for drilling in metal, wood and plastic. ▶ Use only Hilti lithiumion batteries of the B 22 series with this product. ▶ Use only Hilti-approved battery chargers to charge these batteries. More information is available from your Hilti Store or from www.hilti.group.
Page 15: Technical Data
5 seconds after releasing the control switch. If the battery display LEDs blink, please observe the instructions given in the Troubleshooting section. Technical data 4.1 Technical data SF 4-A22 Rated voltage 21.6 V Weight in accordance with EPTA Procedure 2.4 kg 01 including B22⁄8.0 battery...
Page 16: Operation
Noise emission values SF 4-A22 Emission sound pressure level (L 72 dB(A) Uncertainty for the sound pressure level (K...
Page 17 3. Secure the belt hook with the two screws. 4. Insert the battery. → page 11 5.5 Installing Hilti bit holder (optional) 1. Remove the battery. → page 11 2. Insert the bit holder into either the left or right opening provided at the base of the product.
Page 18 5.6 Hilti Installing the retaining strap (optional) ATTENTION Damage to the product and / or the lanyard. Incorrect handling can result in damage to the product and/or lanyard. ▶ Do not use a metal chain as a lanyard. Do not use lanyards longer than 2,0 m (6 ft).
Page 19 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group.
Page 20: Transport And Storage
Transport and storage 7.1 Transport and storage of cordless tools Transport CAUTION Accidental starting during transport ! ▶ Always transport your products with the batteries removed! ▶ Remove the battery. ▶ Never transport batteries in bulk form (loose, unprotected). ▶ Check the tool and batteries for damage before use after long periods of transport.
Page 21 The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appli- ances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
Page 22: Manufacturer's Warranty
There is a link to the RoHS table, in the form of a QR code, at the end of this document. Manufacturer’s warranty ▶ Please contact your local Hilti representative if you have questions about the warranty conditions. English 2253606...
Page 23 Indications relatives à la documentation 1.1 À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations. • Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.
Page 24 Perçage L'appareil prend en charge la technologie qui est compatible avec les plates-formes iOS et Android. Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu. Accu lithium-ions Ne jamais utiliser l'accu comme outil de percussion.
Page 25 Une copie de la Déclaration de conformité se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité...
Page 26 ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des prises de courant adaptées réduiront le risque de choc électrique. ▶ Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières et réfrigérateurs.
Page 27 ▶ Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée. Cela permet un meilleur contrôle de l'outil électro- portatif dans des situations inattendues. ▶ S'habiller de manière adaptée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement.
Page 28 lement compte des conditions de travail et du travail à réaliser. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. ▶ Veiller à ce que les poignées et surfaces de préhension soient toujours être sèches, propres et exemptes de traces de graisse ou d'huile.
Page 29 2.2 Indications de sécurité pour les perceuses Consignes de sécurité pour tous les travaux ▶ Tenir l’outil électroportatif par les surfaces isolées des poignées lors des travaux pendant lesquels l'outil amovible ou les vis risquent de toucher des câbles électriques cachés. Le contact avec un câble sous tension risque de mettre les parties métalliques de l’appareil sous tension et de provoquer une décharge électrique.
Page 30 été endommagés d'une manière quelconque. Si tel est le cas, il convient de contacter le S.A.V Hilti. ▶ Si la batterie est trop chaude pour être touché, elle peut être défectueuse.
Page 31 ▶ Pour ce produit, utiliser exclusivement les batteries li-ion Hilti de la série B 22. ▶ Pour ces accus, n'utiliser que des chargeurs homologués par Hilti. Vous trouverez de plus amples informations dans votre Hilti Store ou à...
Page 32: Caractéristiques Techniques
électronique de vitesse. Si les LED de l'affichage de l'accu clignotent, se reporter au chapitre Aide au dépannage. Caractéristiques techniques 4.1 Caractéristiques techniques SF 4-A22 Tension de référence 21,6 V Poids selon EPTA Procedure 01 avec accu 2,4 kg B22⁄8.0...
Page 33 4.2 Diamètre admissible pour outils amovibles SF 4-A22 Plage de serrage du mandrin à serrage rapide 1,5 mm … 13 mm Ø Mèche (bois tendre) 1,5 mm … 25 mm Ø Mèche (bois dur) 1,5 mm … 14 mm Ø Mèche (métal) 1,5 mm …...
Page 34 SF 4-A22 Niveau de puissance acoustique (L 83 dB(A) Incertitude sur le niveau de puissance acous- 3 dB(A) tique (K Valeurs totales des vibrations SF 4-A22 Valeur d'émission des vibrations Perçage 2,6 m/s² dans le métal (a h, D Incertitude – Perçage dans le métal (K) 1,5 m/s²...
Page 35 3. Fixer le porte-embout avec les deux vis. 4. Mettre l'accu en place. → Page 28 5.6 Montage de la sécurité anti-chute Hilti (en option) ATTENTION Risque d'endommagement du produit et/ou du harnais. Il y a risque d'endommagement du produit et / ou du harnais en cas de maniement non conforme.
Page 36: Nettoyage Et Entretien
5.8 Sélection de vitesse Le sélecteur de vitesse peut seulement être actionné si le moteur est arrêté. ▶ Choisir le régime approprié. 5.9 Réglage du couple de rotation ▶ Régler le couple de rotation souhaité. Le couple de rotation est seulement limité en mode vissage . 5.10 Sélection du sens de rotation droite / gauche Un dispositif de blocage empêche toute inversion du sens de rotation lorsque le moteur tourne.
Page 37: Transport Et Stockage
Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group. Transport et stockage 7.1 Transport et stockage des appareils sur accu...
Page 38 Charge excessive de ▶ Choisir l'appareil adé- l'appareil (limite d'em- quat selon l'applica- ploi dépassée). tion considérée. Recyclage Les appareils Hilti sont fabriqués pour une grande partie en matériaux recyclables. Le recyclage présuppose un tri adéquat des matériaux. Hilti Français 2253606 *2253606*...
Page 39: Garantie Constructeur
▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente. ▶ Ne pas jeter les appareils électriques, électroniques et accus dans les ordures ménagères !
Page 40: Información Sobre La Documentación
Información sobre la documentación 1.1 Acerca de esta documentación • Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas. • Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
Page 41 Taladrado La herramienta admite la tecnología NFC, compatible con platafor- mas iOS y Android. Serie utilizada de baterías de Ion-Litio Hilti. Consulte las indicacio- nes recogidas en el capítulo Uso conforme a las prescripciones. Batería de Ion-Litio Nunca utilice la batería como herramienta de percusión.
Page 42 Encontrará una repro- ducción de la declaración de conformidad al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Seguridad 2.1 Indicaciones generales de seguridad para herramientas eléctri-...
Page 43 Seguridad eléctrica ▶ El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No se deberá modificar el enchufe en forma alguna. No utilice enchufes adaptadores para las herramientas eléctricas con puesta a tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de descarga eléctrica.
Page 44 conexión/desconexión o si introduce el enchufe en la toma de corriente con la herramienta conectada, podría producirse un accidente. ▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse en funcionamiento.
Page 45 herramienta eléctrica. Muchos accidentes son consecuencia de un mantenimiento inadecuado de la herramienta eléctrica. ▶ Mantenga los útiles limpios y afilados. Las herramientas de corte bien cuidadas y con aristas afiladas se atascan menos y se guían con más facilidad. ▶...
Page 46 Servicio Técnico ▶ Solicite que un profesional lleve a cabo la reparación de su herra- mienta eléctrica y que utilice exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la herramienta. ▶ No realice nunca el mantenimiento de baterías dañadas. Cualquier mantenimiento de las baterías debe llevarlo a cabo el fabricante o un centro del Servicio de Atención al Cliente autorizado.
Page 47 En este caso, póngase siempre en contacto con el Hilti Servicio Técnico. ▶ Si al tocar la batería detecta que está muy caliente, puede deberse a una avería en la misma.
Page 48 Sirve para atornillar y aflojar tornillos, así como para taladrar en metal, madera y plástico. ▶ Para este producto utilice únicamente las baterías Ion-Litio de Hilti de la serie B 22. ▶ Para estas baterías, utilice exclusivamente los cargadores suministra- dos por Hilti.
Page 49: Datos Técnicos
Si los LED del indicador de la batería parpadean, observe las indicacio- nes del capítulo «Ayuda en caso de averías». Datos técnicos 4.1 Datos técnicos SF 4-A22 Tensión nominal 21,6 V Peso según EPTA Procedure 01, incluida la 2,4 kg batería B22⁄8.0...
Page 50 4.2 Diámetro permitido para útiles de inserción SF 4-A22 Capacidad de sujeción del portabrocas de 1,5 mm … 13 mm sujeción rápida Ø broca (madera blanda) 1,5 mm … 25 mm Ø broca (madera dura) 1,5 mm … 14 mm Ø...
Page 51 Valores de emisión de ruidos SF 4-A22 Nivel de presión acústica de emisiones (L 72 dB(A) Incertidumbre del nivel de intensidad acústica 3 dB(A) Nivel de potencia acústica (L 83 dB(A) Incertidumbre del nivel de potencia acústica 3 dB(A) Valores de vibración totales SF 4-A22 Valor de emisión de vibraciones al taladrar en...
Page 52 3. Fije el soporte para puntas con los dos tornillos. 4. Coloque la batería. → página 45 5.6 Montaje de la protección en caso de caída de Hilti (opcional) ATENCIÓN Daños en el producto y/o en la cuerda. El uso inadecuado puede provocar daños en el producto y/o en la cuerda.
Page 53 4. Coloque la batería. → página 45 5.7 Colocación del útil de inserción 1. Abra el portabrocas de sujeción rápida. 2. Introduzca el útil de inserción en el portaútiles. 3. Apriete el portabrocas de sujeción rápida. 4. Compruebe que el útil de inserción quede fijado de forma segura. 5.8 Selección de la velocidad El interruptor selector de velocidad solo puede accionarse con el motor parado.
Page 54 • No utilice el producto si presenta daños o fallos que afecten al funcio- namiento. Llévela de inmediato al Servicio Técnico de Hilti para que la reparen. • Coloque todos los dispositivos de protección después de las tareas de cuidado y mantenimiento y compruebe su correcto funcionamiento.
Page 55 La batería no se en- Suciedad en las lengüe- ▶ Limpie las pestañas y clava con un «clic» tas de la batería. encaje la batería. Si audible. el problema persiste, póngase en contacto con el Servicio Téc- nico de Hilti. 2253606 Español *2253606*...
Page 56 ▶ Deshágase de las baterías de tal forma que no terminen en manos de niños. ▶ Elimine la batería en su Hilti Store o diríjase a su empresa de desechos. ▶ No deseche las herramientas eléctricas, los aparatos eléctricos ni las baterías junto con los residuos domésticos.
Page 57 Indicações sobre a documentação 1.1 Sobre esta documentação • Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas. • Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.
Page 58 Perfurar A ferramenta suporta a tecnologia NFC que é compatível com plata- formas iOS e Android. Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utilização conforme a finalidade projec- tada. Bateria de iões de lítio Nunca utilize a bateria como ferramenta de percussão.
Page 59 Na parte final desta documentação encontra uma reprodução da declaração de conformidade. As documentações técnicas estão aqui guardadas: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Segurança 2.1 Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e...
Page 60 ▶ Evite o contacto do corpo com superfícies ligadas à terra, como, por exemplo, canos, radiadores, fogões e frigoríficos. Existe um risco elevado de choque eléctrico se o corpo estiver com ligação à terra. ▶ As ferramentas eléctricas não devem ser expostas à chuva nem à humidade.
Page 61 ▶ Se poderem ser montados sistemas de remoção e de recolha de pó, assegure-se de que estes estão ligados e são utilizados correcta- mente. A utilização de um sistema de remoção de pó pode reduzir os perigos relacionados com a exposição ao mesmo. ▶...
Page 62 Utilização e manuseamento da ferramenta a bateria ▶ Apenas deverá carregar as baterias em carregadores recomendados pelo fabricante. Num carregador adequado para um determinado tipo de baterias existe perigo de incêndio se for utilizado para outras baterias. ▶ Nas ferramentas eléctricas utilize apenas as baterias previstas. A utilização de outras baterias pode causar ferimentos e riscos de incêndio.
Page 63 Indicações de segurança em caso de utilização de brocas compridas ▶ Não trabalhe, em caso algum, com uma velocidade de rotação maior do que a máxima velocidade admissível para a broca. Se trabalhar com velocidades maiores, a broca poderá deformar-se ligeiramente, se poder rodar livremente, sem contacto com a peça a trabalhar, dando origem a ferimentos.
Page 64 Coloque o produto num local que não constitua risco de incêndio, suficientemente afastado de materiais combustíveis, onde possa ser vigiado e deixe-o arrefecer. Neste caso, contacte sempre o seu Centro de Assistência Técnica Hilti. Descrição 3.1 Vista geral do produto Mandril de aperto rápido...
Page 65 Foi concebido para apertar e soltar parafusos e para perfurar metal, madeira e plástico. ▶ Para este produto, utilize apenas as baterias de iões de lítio Hilti da série B 22. ▶ Utilize apenas carregadores aprovados pela Hilti para estas baterias.
Page 66 Se os LED da indicação da bateria estiverem a piscar, leia as indicações no capítulo Ajuda em caso de avarias. Características técnicas 4.1 Características técnicas SF 4-A22 Tensão nominal 21,6 V Peso de acordo com o EPTA Procedure 01 2,4 kg incluindo bateria B22⁄8.0...
Page 67 Valores de emissão de ruído SF 4-A22 Nível de pressão da emissão sonora (L 72 dB(A) Incerteza para nível de pressão da emissão...
Page 68 3. Fixe o gancho de cinto com os dois parafusos. 4. Coloque a bateria. → Página 62 5.5 Montar o suporte de bit Hilti (opcional) 1. Retire a bateria. → Página 62 2. Insira o suporte de bit à direita ou à esquerda na abertura prevista para o efeito na base do produto.
Page 69 2,0 m (6 ft). Para evitar danos recomenda-se a utilização do dispositivo de segu- rança da Hilti ao efectuar trabalhos em posição elevada. O dispositivo de segurança permite a fixação de cabos de fixação/cintas de fixação.
Page 70 5.10 Ajustar a rotação à direita ou à esquerda Um dispositivo de bloqueio impede a mudança do sentido de rotação enquanto o motor está a funcionar. Na posição central, o interruptor on/off encontra-se bloqueado (dispo- sitivo de bloqueio). ▶ Ajuste o comutador de rotação para a direita/esquerda conforme o sentido de rotação pretendido.
Page 71: Transporte E Armazenamento
Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados por nós para o seu produto no seu Hilti Store ou em: www.hilti.group. Transporte e armazenamento 7.1 Transporte e armazenamento de ferramentas de baterias recar- regáveis...
Page 72 As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.
Page 73: Garantia Do Fabricante
▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável. ▶ Não deite as ferramentas eléctricas, aparelhos electrónicos e baterias no lixo doméstico!
Page 74 Oplysninger vedrørende dokumentationen 1.1 Vedrørende denne dokumentation • Læs denne dokumentation igennem før ibrugtagning. Det er en forudsæt- ning for sikkert arbejde og korrekt håndtering. • Følg sikkerheds- og advarselshenvisningerne i denne dokumentation og på produktet. • Opbevar altid brugsanvisningen sammen med produktet, og overdrag det kun til andre personer sammen med denne anvisning.
Page 75 Skruning Boring Maskinen understøtter NFC-teknologi, som er kompatibel med iOS- og Android-platforme. Anvendt Hilti lithium-ion-batteriserie. Overhold oplysningerne i kapit- let Tilsigtet anvendelse. Lithium-ion-batteri Brug aldrig batteriet som slagværktøj. Lad ikke batteriet falde på gulvet. Brug ikke et batteri, der har fået et slag eller på...
Page 76 Sidst i dette dokument finder du et bilede af overensstemmelseserklæringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed 2.1 Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtek-...
Page 77 ▶ Elværktøj må ikke udsættes for regn eller fugt. Indtrængning af vand i elværktøj øger risikoen for elektrisk stød. ▶ Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære elværktøjet i ledningen, hænge det op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten).
Page 78 Anvendelse og pleje af elværktøjet ▶ Undgå at overbelaste maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Med det rigtige værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. ▶ Brug ikke elværktøj, hvis afbryderen er defekt. En maskine, der ikke kan startes og stoppes, er farlig og skal repareres.
Page 79 skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Batterivæske kan give hudirritation eller forbrændinger. ▶ Brug aldrig et beskadiget eller ændret batteri. Beskadigede eller ændrede batterier kan virke utilsigtet og medføre brand, eksplosion eller risiko for tilskadekomst. ▶...
Page 80 ▶ Brug de ekstrahåndgreb, som følger med maskinen. Hvis du mister kontrollen, kan det medføre personskader. ▶ Hold altid maskinen med begge hænder på de dertil beregnede håndtag. Sørg for, at håndgrebene er tørre og rene. ▶ Undgå berøring af roterende dele - fare for personskader! ▶...
Page 81 Den er beregnet til iskruning og løsning af skruer og til boring i metal, træ og kunststof. ▶ Anvend kun Hilti Li-Ion-batterier i typeserien B 22 til dette produkt. ▶ Anvend kun ladere, som Hilti har godkendt, til disse batterier. Yderligere oplysninger finder du i din Hilti Store eller under www.hilti.group.
Page 82: Tekniske Data
Hvis lysdioderne på batteriets indikator blinker, henvises til beskrivelsen i kapitlet Fejlafhjælpning. Tekniske data 4.1 Tekniske data SF 4-A22 Nominel spænding 21,6 V Vægt i henhold til EPTA Procedure 01 inklu- 2,4 kg sive batteri B22⁄8.0...
Page 83 4.2 Tilladte diametre for indsatsværktøjer SF 4-A22 Spændeområde Selvspændende borepatron 1,5 mm … 13 mm Ø bor (blødt træ) 1,5 mm … 25 mm Ø bor (hårdt træ) 1,5 mm … 14 mm Ø bor (metal) 1,5 mm … 10 mm 4.3 Batteri...
Page 84 Samlede vibrationsværdier SF 4-A22 Vibrationsemissionsværdi, boring i metal (a ) 2,6 m/s² h, D Usikkerhed, boring i metal (K) 1,5 m/s² Betjening 5.1 Opladning af batteri 1. Læs brugsanvisningen til laderen før opladning. 2. Vær opmærksom på, at kontakterne på batteriet og laderen er rene og tørre.
Page 85 ▶ Anvend ikke metalkæder som faldline. Anvend ikke faldliner, som er længere end 2,0 m (6 ft). Til forebyggelse af skader anbefales det at anvende Hilti faldsikringen ved opgaver i højden. Faldsikringen muliggør fastgørelse af holdereb/holderemme.
Page 86 • Kontrollér regelmæssigt alle synlige dele for skader, og at betjeningsele- menterne fungerer fejlfrit. • Anvend ikke produktet i tilfælde af beskadigelse og/eller funktionsfejl. Få omgående udført reparation hos Hilti Service. • Monter alle beskyttelsesanordninger efter pleje- og vedligeholdelsesar- bejder, og kontrollér dem for funktion.
Page 87 Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som vi har godkendt, finder du i dit Hilti Store Center eller under: www.hilti.group. Transport og opbevaring 7.1 Transport og opbevaring af batteridrevne maskiner...
Page 88 ▶ Bortskaf batterier på en sådan måde, at børn ikke kan få fat på dem. ▶ Bortskaf batteriet hos din Hilti Store, eller henvend dig til det ansvarlige renovationsfirma. ▶ Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sam- men med almindeligt husholdingsaffald! RoHS (direktiv til begrænsning af anvendelsen af farlige...
Page 89 Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du hen- vende dig til din lokale Hilti-partner. 2253606 Dansk *2253606*...
Page 90 Uppgifter för dokumentation 1.1 Om denna dokumentation • Läs denna dokumentation innan du börjar ta enheten i drift. Det är en förutsättning för säkert arbete och problemfri hantering. • Observera de säkerhets- och varningsanvisningar som du hittar i doku- mentationen och på själva enheten. •...
Page 91 Skruvdragning Borrning Verktyget stöder NFC-teknik, som är kompatibel med iOS- och Android-plattformar. Hilti-litiumjonbatteriserie som används. Observera uppgifterna i ka- pitlet Avsedd användning. Litiumjonbatteri Använd aldrig batteriet som slagverktyg. Låt inte batteriet falla ner på marken. Använd inte batterier som har utsatts för slag eller på...
Page 92 En bild på försäkran om över- ensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Säkerhet 2.1 Allmänna säkerhetsföreskrifter för elverktyg VARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar,...
Page 93 ▶ När du arbetar med ett elverktyg utomhus, använd endast förläng- ningskablar som är avsedda för utomhusbruk. Genom att använda en lämplig förlängningskabel för utomhusbruk minskar du risken för elstötar. ▶ Om det är alldeles nödvändigt att använda verktyget i fuktig miljö ska du använda en jordfelsbrytare.
Page 94 ▶ Dra ut elkontakten ur uttaget och/eller ta i förekommande fall bort det löstagbara batterier innan du gör inställningar, byter tillbehör eller lägger ifrån dig verktyget. Denna skyddsåtgärd förhindrar att du eller någon annan råkar sätta igång elverktyget av misstag. ▶...
Page 95 Service ▶ Låt endast kvalificerad fackpersonal reparera elverktyget och använd då endast originalreservdelar. Detta garanterar att verktygets säkerhet upprätthålls. ▶ Utför aldrig underhåll på skadade batterier. Underhåll av batterier får endast utföras av tillverkaren eller av auktoriserade kundservicecenter. 2.2 Säkerhetsföreskrifter för borrmaskiner Säkerhetsanvisningar för alla arbeten ▶...
Page 96 ▶ Om batteriet är så hett att du inte kan ta i det kan det vara defekt. Ställ produkten på en plats där inget riskerar att fatta eld och på betryggande avstånd från brännbart material, där du kan hålla den under uppsikt medan batteriet svalnar. I sådana fall, kontakta Hilti Service. Beskrivning 3.1 Produktöversikt Snabbchuck Omkopplare för höger- och...
Page 97 Den är avsedd för skruvdragning, borrning i metall, trä och plast. ▶ Använd endast Hilti-litiumjonbatterier av typen Li-Ion B 22 med produkten. ▶ Använd endast batteriladdare som är godkända av Hilti för att ladda dessa batterier. Mer information hittar du i din Hilti Store eller på...
Page 98: Teknisk Information
Läs anvisningarna i kapitlet Felsökning om lysdioderna för batteriindi- kering börjar blinka. Teknisk information 4.1 Teknisk information SF 4-A22 Märkspänning 21,6 V Vikt enligt EPTA Procedure 01 inklusive batteri 2,4 kg B22⁄8.0...
Page 99 Vidta även andra säkerhetsåtgärder för att skydda användaren mot effek- terna av buller och vibrationer, exempelvis: underhåll av elverktyg och insats- verktyg, möjlighet att hålla händerna varma, välorganiserade arbetsförlopp. Bullervärden SF 4-A22 Ljudtrycksnivå (L 72 dB(A) Osäkerhet ljudtrycksnivå (K 3 dB(A) Ljudeffektnivå...
Page 100 ▶ Använd aldrig metallkedjor som säkringslina. Använd inte säkringslinor som är längre än 2,0 m (6 ft). För att minska risken för skador rekommenderar vi att Hilti-fallsäkring används vid arbeten på höjd. Med fallsäkringen kan du säkra verktyget med fästlinor/-remmar.
Page 101 4. Sätt i batteriet. → Sidan 93 5.7 Byta insatsverktyg 1. Öppna snabbchucken. 2. Skjut in insatsverktyget i chucken. 3. Vrid fast snabbchucken. 4. Kontrollera att insatsverktyget sitter fast ordentligt. 5.8 Välja växel Växelbrytaren kan bara användas om motorn står stilla. ▶...
Page 102 Använd endast originalreservdelar och förbrukningsmaterial för sä- ker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från oss hittar du i närmaste Hilti Store eller på: www.hilti.group. Transport och förvaring 7.1 Transport och förvaring av batteridrivna verktyg Transport FÖRSIKTIGHET...
Page 103 ▶ Rengör låsmekanis- i med ett hörbart är smutsig. men och tryck i bat- klick. teriet. Vänd dig till Hilti-service om pro- blemet kvarstår. Verktyget eller batte- Elektriskt fel. ▶ Stäng genast av verk- riet har överhettats. tyget, ta ur batteriet och syna det, låt det...
Page 104 Hilti-produkter är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder kan du lämna in ditt uttjänta instrument så att Hilti tar hand om det. Hör efter med Hiltis kundtjänst eller din kontaktperson.
Page 105 Informasjon om dokumentasjonen 1.1 Om denne dokumentasjonen • Les denne dokumentasjonen før du tar produktet i bruk. Dette er en forutsetning for sikkerhet under arbeidet og problemfri bruk. • Følg sikkerhetshenvisningene og advarslene i denne dokumentasjonen og på produktet. • Oppbevar alltid bruksanvisningen på produktet, og lever bruksanvisningen fra deg sammen med produktet hvis det overtas av andre personer.
Page 106 Skruing Boring Maskinen støtter NFC-teknologi som er kompatibel med iOS- og Android-plattformer. Brukt Hilti Li-Ion-batteriserie. Følg anvisningene i kapitlet Forskrifts- messig bruk. Li-ion-batteri Bruk aldri batteriet som slagverktøy. Ikke mist ned batteriet. Ikke bruk et batteri som har vært utsatt for støt eller er skadet på...
Page 107 Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen. Den tekniske dokumentasjonen er lagret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhet 2.1 Generelle sikkerhetsregler for elektroverktøy ADVARSEL Les alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som elektroverktøyet er utstyrt med.
Page 108 ▶ Bruk kun skjøteledninger som også er godkjent for utendørs bruk når du arbeider med et elektroverktøy utendørs. Bruk av skjøteledning som er egnet til utendørs bruk, minsker risikoen for elektrisk støt. ▶ Må elektroverktøyet brukes i fuktige omgivelser, er det nødvendig å bruke en jordfeilbryter.
Page 109 ▶ Dra ut støpselet fra stikkontakten og/eller ta ut et uttakbart batteri før du foretar maskininnstillinger, bytter tilleggsutstyr eller legger bort verktøyet. Disse tiltakene forhindrer utilsiktet start av elektroverktøyet. ▶ Oppbevar elektroverktøy som ikke brukes, utenfor barns rekkevidde. La ikke personer som ikke er fortrolige med verktøyet eller ikke har lest disse instruksjonene, bruke verktøyet.
Page 110 bruksanvisningen. Feil lading eller lading utenfor det tillatte temperatur- området kan ødelegge batteriet og øke brannfaren. Service ▶ Elektroverktøyet må kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes maskinens sikkerhet. ▶ Vedlikehold ikke skadde batterier. Alt vedlikehold på batterier skal utføres av produsenten eller et godkjent serviceverksted.
Page 111 ▶ Hvis batteriet er for varmt til å ta i, kan det være defekt. Plasser produktet på et ikke-brennbart sted med tilstrekkelig avstand fra brennbare materialer, der det kan observeres. La det avkjøles. Kontakt i slike tilfeller alltid Hilti service. Beskrivelse 3.1 Produktoversikt Hurtigchuck Bryter for venstre-/høyregang...
Page 112 Den er beregnet for innskruing og løsning av skruer, til boring i metall, tre og plast. ▶ Til dette produktet må det bare brukes Hilti Li-ion-batterier i serien B 22. ▶ Bruk bare ladere som er godkjent av Hilti til disse batteriene. Du finner mer informasjon i Hilti Store eller under www.hilti.group.
Page 113 å sjekke ladenivået. Ved blinkende LED-er på batteriets indikator må du følge henvisningene i kapitlet Feilsøking. Tekniske data 4.1 Tekniske data SF 4-A22 Merkespenning 21,6 V Vekt i henhold til EPTA Procedure 01 med 2,4 kg batteri B22⁄8.0...
Page 114 Fastsett ekstra sikkerhetstiltak for å beskytte operatøren mot effekten av støy og/eller vibrasjoner, for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisering av arbeidsprosesser. Støyutslippsverdier SF 4-A22 Avgitt lydtrykk (L 72 dB(A) Usikkerhet lydtrykknivå (K 3 dB(A) Lydeffektnivå...
Page 115 Skader på produktet og/eller fallinen. På grunn av ukyndig håndtering kan det oppstå skader på produktet og/eller fallinen. ▶ Ikke bruk metallkjettinger som falline. Ikke bruk falliner med en lengde over 2,0 m (6 ft). For å unngå skader anbefales det å bruke Hilti-fallsikringen ved arbeid i høyden. Fallsikringen gjør mulig å...
Page 116: Service Og Vedlikehold
3. Fest fallsikringen med de tilhørende skruene. 4. Sett i batteriet. → Side 108 5.7 Sette i innsatsverktøy 1. Åpne hurtigchucken. 2. Sett innsatsverktøyet inn i verktøyfestet. 3. Skru fast hurtigchucken. 4. Kontroller at innsatsverktøyet sitter godt fast. 5.8 Velge gir Girvalgbryteren kan bare betjenes når motoren er avslått.
Page 117: Transport Og Lagring
Av hensyn til sikkerheten må du bare bruke originale reservedeler og forbruksmaterialer. Reservedeler, forbruksmaterialer og tilbehør til produktet, som er godkjent av oss, finner du hos Hilti Store eller under: www.hilti.group. Transport og lagring 7.1 Transport og lagring av batterier...
Page 118 Avhending Hilti-apparater er i stor grad laget av resirkulerbart materiale. forskriftsmessig materialsortering er en forutsetning for resirkulering. mange land tar Hilti ditt gamle apparat i retur. Spør Hilti kundeservice eller forhandleren din. Avhending av batterier Ved ukyndig avhending av batterier kan gasser eller væsker som lekker ut, representere helsefare.
Page 119 ▶ Ikke send skadde batterier i posten eller på annen måte! ▶ Dekk til kontaktene med et ikke-ledende materiale for å unngå kortslutning. ▶ Kasser batterier slik at de er utilgjengelige for barn. ▶ Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma. ▶ Kast aldri elektroverktøy,...
Page 120 Dokumentaation tiedot 1.1 Tästä dokumentaatiosta • Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedelly- tys. • Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. • Säilytä käyttöohje aina tuotteen yhteydessä ja varmista, että käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle.
Page 121 Tasavirta Ruuvaaminen Poraaminen Tämä kone tukee iOS- ja Android-alustojen kanssa yhteensopivaa NFC-teknologiaa. Käytettävien Hilti-litiumioniakkujen tyyppisarja. Ota kappaleessa Tarkoituksenmukainen käyttö annetut tiedot huomioon. Litiumioniakku Älä koskaan käytä akkua lyöntityökaluna. Älä päästä akkua putoamaan. Älä käytä akkua, johon on kohdistunut isku tai joka on muutoin vaurioitunut.
Page 122 Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Turvallisuus 2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset...
Page 123 ▶ Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään lisää sähköiskun vaaraa. ▶ Älä kanna tai ripusta sähkötyökalua verkkojohdostaan äläkä vedä pistoketta irti pistorasiasta johdosta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahin- goittuneet tai toisiinsa kietoutuneet johdot lisäävät sähköiskun vaaraa.
Page 124 Sähkötyökalun käyttö ja käsittely ▶ Älä ylikuormita konetta. Käytä kyseiseen työhön tarkoitettua säh- kötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. ▶ Älä käytä sähkötyökalua, jonka käyttökytkin ei toimi. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käyttökytkimellä, on vaarallinen ja se täytyy korjata.
Page 125 lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. ▶ Älä käytä akkua, joka on vaurioitunut tai johon on tehty muutoksia. Vaurioitunut akku tai akku, jota on muutettu, saattaa käyttäytyä yllättävästi ja aiheuttaa tulipalon, räjähdyksen ja vammoja. ▶ Varjele akkua avotulelta ja korkeilta lämpötiloilta. Avotuli tai yli 130 °C:n (265 °F) lämpötila voi aiheuttaa räjähdyksen.
Page 126 ▶ Käytä koneen mukana toimitettuja lisäkäsikahvoja. Koneen hallinnan menettäminen saattaa aiheuttaa loukkaantumisia. ▶ Pidä aina molemmin käsin kiinni koneen käsikahvoista. Pidä käsikahvat kuivina ja puhtaina. ▶ Varo, ettet koske pyöriviin osiin - loukkaantumisvaara! ▶ Konetta käyttäessäsi käytä soveltuvia suojalaseja, suojakypärää, kuulos- uojaimia, suojakäsineitä...
Page 127 Hilti-litiumioniakkuja. ▶ Käytä näiden akkujen lataamiseen vain latureita, jotka Hilti on hyväksynyt. Lisätietoja saat Hilti Store -liikkeestä ja osoitteesta www.hilti.group. 3.3 Toimituksen sisältö Porakone, käyttöohje. Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: www.hilti.group.
Page 128 Akun lataustilan tarkastaminen ei ole mahdollista käyttökytkin painet- tuna ja 5 sekunnin aikana käyttökytkimen vapauttamisesta. Jos akun LED-merkkivalot vilkkuvat, ota huomioon ohjeet kappaleessa Apua häiriötilanteisiin. Tekniset tiedot 4.1 Tekniset tiedot SF 4-A22 Nimellisjännite 21,6 V Paino EPTA Procedure 01 mukaan sis. akku 2,4 kg B22⁄8.0 Kierrosluku 1.
Page 129 4.2 Työkaluterän sallittu halkaisija SF 4-A22 Pikaistukan koko 1,5 mm … 13 mm Poranterän Ø (pehmeä puu) 1,5 mm … 25 mm Poranterän Ø (kovapuu) 1,5 mm … 14 mm Poranterän Ø (metalli) 1,5 mm … 10 mm 4.3 Akku Akkutoimintajännite...
Page 130 2. Laita vyökoukku sille tarkoitettuun aukkoon tuotteen varsiosassa. 3. Kiinnitä vyökoukku kahdella ruuvilla. 4. Kiinnitä akku paikalleen. → Sivu 124 5.5 Hilti-ruuvauskärjenpitimen (lisävaruste) asennus 1. Irrota akku. → Sivu 124 2. Aseta ruuvauskärjenpidin oikealle tai vasemmalle sille tarkoitettuun auk- koon tuotteen varsiosassa.
Page 131 5.6 Hilti-putoamisvarmistimen (lisävaruste) asennus HUOMIO Tuotteen ja/tai putoamisvarmistinliinan vaurio. Väärä käsittely saattaa johtaa tuotteen ja/tai putoamisvarmistinliinan vaurioitumiseen. ▶ Älä käytä metalliketjuja putoamisvarmistinliinana. Älä käytä putoamisvar- mistinliinaa, jonka pituus on yli 2,0 m (6 ft). Vaurioiden välttämiseksi suositamme, että käytät Hilti- putoamisvarmistinta, jos teet työtä...
Page 132: Huolto Ja Kunnossapito
Korjauta heti Hilti-huollossa. • Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet ja tarkasta niiden toiminta. Käyttöturvallisuuden varmistamiseksi käytä vain alkuperäisiä varaosia ja käyttömateriaaleja. Tälle tuotteelle hyväksyttyjä varaosia, kulutusma- teriaaleja ja lisävarusteita löydät Hilti Store -liikkeestä tai osoitteesta: www.hilti.group. 126 Suomi 2253606 *2253606*...
Page 133 Kuljetus ja varastointi 7.1 Akkukäyttöisten koneiden kuljetus ja varastointi Kuljettaminen VAROITUS Käynnistyminen vahingossa kuljetuksen aikana ! ▶ Kuljeta tuotteesi aina akku irrotettuna! ▶ Irrota akut. ▶ Älä koskaan kuljeta akkuja irrallaan muiden tavaroiden joukossa. ▶ Pitemmän kuljetuksen jälkeen tarkasta koneen ja akkujen mahdolliset vauriot ennen käyttöä.
Page 134 Hävittäminen Hilti-työkalut, -koneet ja -laitteet on pääosin valmistettu kierrätyskelpoi- sista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrä- tystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta. Akkujen hävittäminen Määräystenvastaisten hävittämisen seurauksena akuista ulos pääsevät kaa- sut tai nesteet voivat vaarantaa terveyden.
Page 135 Valmistajan myöntämä takuu ▶ Jos sinulla on takuuehtoihin liittyviä kysymyksiä, ota yhteys paikalliseen Hilti-edustajaan. 2253606 Suomi 129 *2253606*...
Page 136 Andmed dokumentatsiooni kohta 1.1 Kasutusjuhend • Enne seadme kasutuselevõttu lugege see kasutusjuhend läbi. See on ohutu kasutamise ja tõrgeteta töö eeldus. • Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi. • Hoidke kasutusjuhend alati seadme juures ja toote edasiandmisel teistele isikutele andke üle ka kasutusjuhend.
Page 137 Kruvikeeramine Puurimine Seade toetab NFC-tehnoloogiat, mis on ühildatav iOS- ja Android- platvormidega. Kasutatud Hilti Li-ioonaku seeria. Pidage kinni peatükis Sihipärane kasutamine toodud juhistest. Liiitumioonaku Ärge kasutage akut kunagi löögiriistana. Ärge laske akul kunagi maha kukkuda. Ärge kasutage akut, mis on saanud löögi või on muul moel kahjustatud.
Page 138 Kinnitame ainuvastutajana, et käesolevas kasutusjuhendis kirjeldatud seade vastab kehtivate direktiivide ja standardite nõuetele: Vastavusdeklaratsiooni ärakirja leiate käesoleva kasutusjuhendi lõpust. Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ohutus 2.1 Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS! Lugege kõiki selle elektrilise tööriista juurde kuuluvaid...
Page 139 ▶ Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendusjuhtmeid, mida tohib kasutada ka välitingimustes. Välitingi- mustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögiohtu. ▶ Kui seadmega töötamine niiskes keskkonnas on vältimatu, kasutage rikkevoolu kaitselülitit. Rikkevoolu kaitselüliti kasutamine vähendab elektrilöögiohtu. Inimeste ohutus ▶...
Page 140 ▶ Ärge kasutage elektrilist tööriista, mille lüliti on rikkis! Elektriline tööriist, mida ei saa enam lülitist korralikult sisse ja välja lülitada, on ohtlik ning tuleb viia parandusse. ▶ Tõmmake enne seadme mis tahes seadetöid, tarvikute vahetamist ja seadme hoiulepanekut pistik pistikupesast välja ja/või eemaldage äravõetav aku.
Page 141 ▶ Ärge laske akul kokku puutuda tule ega liiga kõrge temperatuuriga! Tuli või temperatuur üle 130 °C (265 °F) võivad tekitada plahvatuse. ▶ Järgige kõiki laadimisjuhiseid ja ärge kunagi laadige akut ega akutöö- riista väljaspool kasutusjuhendis näidatud temperatuurivahemikku. Väär laadimine või laadimine väljaspool lubatud temperatuurivahemikku võib kahjustada akut ja suurendada tuleohtu.
Page 142 ▶ Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku tulekindlasse kohta nii, et see jääb süttivatest materjalidest piisavalt kaugele ja et seda saaks jälgida, ning laske akul jahtuda. Võtke sellisel juhul alati ühendust Hilti hooldekeskusega. 136 Eesti 2253606...
Page 143 Kirjeldatud toode on käsitsi juhitav akutoitega trellkruvikeeraja. See on ette nähtud kruvide sisse- ja väljakeeramiseks, metalli, puidu ja plastmassi puurimiseks. ▶ Kasutage selle toote jaoks üksnes B 22 tüüpi Hilti liitiumioonakusid. ▶ Nende akude laadimiseks kasutage üksnes Hilti heakskiidetud laadi- misseadmeid. Lisateavet leiate müügiesindusest Hilti Store või veebist www.hilti.group.
Page 144: Tehnilised Andmed
5 sekundi vältel pärast juhtlüliti vabastamist. Kui aku laetuse taseme indikaatori LED-tuled vilguvad, tegutsege vas- tavalt punktis „Abi tõrgete puhul” toodud juhistele. Tehnilised andmed 4.1 Tehnilised andmed SF 4-A22 Nimipinge 21,6 V Kaal EPTA Procedure 01 järgi koos akuga 2,4 kg B22⁄8.0...
Page 145 Kasutaja kaitseks müra ja/või vibratsiooni eest võtke tarvitusele täiendavaid kaitsemeetmeid, näiteks: hooldage elektrilist tööriista ja tarvikuid korralikult, hoidke käed soojad, tagage sujuv töökorraldus. Mürataseme väärtused SF 4-A22 Helirõhutase (L 72 dB(A) Helirõhutaseme mõõtemääramatus (K 3 dB(A) Helivõimsustase (L...
Page 146 2. Kinnitage vööklamber seadme jala küljes olevasse avasse. 3. Kinnitage vööklamber kahe kruviga. 4. Paigaldage aku. → Lehekülg 140 5.5 Hilti Otsakuadapteri paigaldamine (lisavarustus) 1. Eemaldage aku. → Lehekülg 140 2. Asetage otsakuadapter paremale või vasakule seadme jala küljes selleks ettenähtud avasse.
Page 147 Vigastuste vältimiseks on kõrgetel töökohtadel töötamise ajal soovitatav kasutada Hilti kukkumiskaitset. Kukkumiskaitse võimaldab hoideköite/hoiderihmade kinnitamist. Tootega töötamise ajal tuleb tingimata järgida riigis kehtivaid eeskirju kõrgetel töökohtadel töötamise kohta. 1. Eemaldage aku. → Lehekülg 140 2. Sisestage kukkumiskaitse mõlemad lapatsid seadmejala mõlemal küljel asuvatesse piludesse.
Page 148 • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kont- rollige nende toimivust. Tööohutuse tagamiseks kasutage ainult originaalvaruosi ja -materjale. Teie tootega sobivaid ja meie poolt heakskiidetud varuosad, materjalid ja tarvikud leiate kauplusest Hilti Store või veebilehelt: www.hilti.group. Transport ja hoiustamine 7.1 Akutööriistade transport ja ladustamine Transport ETTEVAATUST Soovimatu käivitumine transportimisel !
Page 149 Aku lukustusmehhanism ▶ Puhastage fiksaator- dava klõpsuga ko- on määrdunud. ninad ja laske akul hale. kohale fikseeruda. Kui probleem ei kao, võtke ühendust Hilti hooldekeskusega. Seade või aku muu- Elektriline rike. ▶ Lülitage seade kohe tuvad väga kuu- välja, eemaldage maks.
Page 150 ▶ Ärge saatke kahjustada saanud akusid posti teel! ▶ Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga. ▶ Käidelge akusid nii, et need ei satu laste kätte. ▶ Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätme- käitlusettevõtte poole. ▶ Ärge visake kasutusressursi ammendanud elektrilisi tööriistu, elekt- roonikaseadmeid ja akusid olmejäätmete hulka!
Page 151 Informācija par dokumentāciju 1.1 Par šo dokumentāciju • Pirms ekspluatācijas sākšanas obligāti izlasiet šo dokumentāciju. Tas ir priekšnoteikums darba drošībai un izstrādājuma lietošanai bez traucēju- miem. • Ievērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā doku- mentācijā un uz izstrādājuma. •...
Page 152 Skrūves Urbšana Iekārta atbalsta tehnoloģiju NFC, kas ir saderīga ar iOS un Android platformām. Lietojamā Hilti litija jonu akumulatoru sērija. Ņemiet vērā informāciju, kas iekļauta nodaļā Nosacījumiem atbilstīga lietošana. Litija jonu akumulators Nekādā gadījumā nelietojiet akumulatoru kā triecieninstrumentu. Sargājiet akumulatoru no kritieniem. Nelietojiet akumulatoru, ja tas ir bijis pakļauts triecienam vai tam ir radušies cita veida bojājumi.
Page 153 šādām direktīvām un standartiem: Atbilstības deklarācijas attēls ir atrodams šīs dokumentācijas beigās. Tehniskā dokumentācija ir saglabāta šeit: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Drošība 2.1 Vispārīgi drošības norādījumi par darbu ar elektroiekārtām BRĪDINĀJUMS! Iepazīstieties ar visiem drošības norādījumiem, ins-...
Page 154 teru spraudņus. Neizmainītas konstrukcijas kontaktdakša, kas atbilst kontaktligzdai, ļauj samazināt elektrošoka risku. ▶ Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemē- tām virsmām, pieaug risks saņemt elektrisko triecienu. ▶ Nelietojiet elektroiekārtu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroiekārtā, pieaug risks saņemt elektrisko triecienu.
Page 155 aizsargcimdus iekārtas kustīgajām daļām. Vaļīgas drēbes, rotaslietas un gari mati var ieķerties iekārtas kustīgajās daļās. ▶ Ja elektroiekārtas konstrukcija ļauj pievienot putekļu nosūkšanas vai savākšanas ierīci, sekojiet, lai tā būtu pievienota un tiktu darbināta pareizi. Putekļu nosūcēja lietošana samazina putekļu kaitīgo ietekmi. ▶...
Page 156 ▶ Izmantojiet elektroiekārtas barošanai tikai tai paredzētos akumulato- rus. Cita tipa akumulatoru lietošana var izraisīt iekārtas un/vai akumulatora aizdegšanos. ▶ Laikā, kad akumulators ir atvienots no iekārtas, nepieļaujiet tā kon- taktu saskaršanos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īssavienojumu.
Page 157 ▶ Vienmēr sāciet urbšanas procesu ar mazāku apgriezienu skaitu un tikai tad, kad urbis atrodas saskarē ar apstrādājamo materiālu. Lielāka rotācijas ātruma gadījumā urbis, griežoties bez saskares ar apstrādājamo materiālu, var viegli saliekties un izraisīt traumas. ▶ Nespiediet urbi ar pārāk lielu spēku un raugieties, lai spiediens tiktu izdarīts tikai urbja aksiālajā...
Page 158 Aprakstītais izstrādājums ir manuāli vadāma, ar akumulatoru darbināma urbjmašīna / skrūvēšanas iekārta. Tā ir paredzēta skrūvju ieskrūvēšanai un izskrūvēšanai, kā arī urbšanai metālā, kokā un plastmasā. ▶ Lietojiet kopā ar šo izstrādājumu tikai sērijas B 22 Hilti litija jonu akumu- latorus. 152 Latviešu...
Page 159 ▶ Lietojiet šo akumulatoru uzlādēšanai tikai Hilti apstiprinātus lādētā- jus. Sīkāku informāciju jūs atradīsiet savā Hilti Store vai tīmekļvietnē www.hilti.group. 3.3 Piegādes komplektācija Urbjmašīna / skrūvēšanas iekārta, lietošanas instrukcija. Citus šim izstrādājumam izmantojamus sistēmas produktus meklējiet Hilti Store vai tīmekļvietnē www.hilti.group.
Page 160 Tehniskie parametri 4.1 Tehniskie parametri SF 4-A22 Nominālais spriegums 21,6 V Svars saskaņā ar EPTA Procedure 01, ar aku- 2,4 kg mulatoru B22⁄8.0 Apgriezienu skaits 1. pārne- 0 apgr./min … sums 610 apgr./min 2. pārne- 0 apgr./min … sums 2 100 apgr./min ≤...
Page 161 Jāparedz papildu drošības pasākumi, lai aizsargātu iekārtas lietotāju pret trokšņa un/vai vibrācijas iedarbību, piemēram, elektroiekārtas un apkope, roku turēšana siltumā, darba procesu organizācija. Skaņas emisijas rādītāji SF 4-A22 Skaņas spiediena līmenis (L 72 dB(A) Skaņas spiediena līmeņa pielaide (K 3 dB(A) Skaņas jaudas līmenis (L...
Page 162 ▶ Drošības virves vietā nelietojiet metāla ķēdes. Nelietojiet drošības virves, kuru garums ir lielāks nekā 2,0 m (6 ft). Lai izvairītos no negadījumiem, strādājot augstumā, ieteicams lietot Hilti pretnokrišanas aprīkojumu. Pretnokrišanas aprīkojums nodrošina iespēju piestiprināt drošības tro- ses / lentes.
Page 163 5.7 Maināmā instrumenta ievietošana 1. Atveriet ātrās fiksācijas patronu. 2. Iebīdiet maināmo darba instrumentu instrumenta patronā. 3. Aizskrūvējiet un pievelciet ātrās fiksācijas patronu. 4. Pārbaudiet maināmā instrumenta fiksāciju. 5.8 Pārnesuma izvēle Pārnesumus iespējams pārslēgt tikai tad, kad iekārtas motors ir apstā- dināts.
Page 164: Transportēšana Un Uzglabāšana
Lai iekārtas lietošana būtu droša, izmantojiet tikai oriģinālās rezerves daļas un patēriņa materiālus. Rezerves daļas un patēriņa materiālus, kuru lietošanu kopā ar šo iekārtu mēs akceptējam, var atrast Hilti Store vai tīmekļvietnē. www.hilti.group. Transportēšana un uzglabāšana 7.1 Ar akumulatoru darbināmo iekārtu transportēšana un uzglabā-...
Page 165: Traucējumu Novēršana
▶ Ļaujiet akumulatoram jas ātrāk nekā pa- temperatūra. pamazām sasilt līdz rasti. istabas temperatūrai. Akumulators neno- Netīri akumulatora fiksā- ▶ Notīriet fiksācijas fiksējas ar sadzir- cijas izciļņi. izciļņus un nofiksējiet damu klikšķi. akumulatoru. problēma saglabājas, vērsieties Hilti servisā. 2253606 Latviešu 159 *2253606*...
Page 166 Hilti iekārtu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādā- jami materiāli. Priekšnosacījums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pār- strādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas konsultanta. Akumulatoru utilizācija Ja akumulatoru utilizācija netiek veikta pareizā...
Page 167 Dokumentų duomenys 1.1 Apie šią instrukciją • Prieš pradėdami eksploatuoti, perskaitykite šią instrukciją. Tai yra saugaus darbo ir patikimo naudojimo sąlyga. • Laikykitės šioje instrukcijoje ir ant prietaiso pateiktų saugos nurodymų ir įspėjimų. • Šią naudojimo instrukciją visada laikykite kartu su prietaisu, prietaisą kitiems asmenims perduokite tik kartu su šia instrukcija.
Page 168 Varžtų sukimas Gręžimas Prietaisas palaiko NFC technologiją, suderinamą su „iOS“ ir „And- roid“ platformomis. Naudotas Hilti serijos ličio jonų akumuliatorius. Atkreipkite dėmesį į duomenis skyriuje Naudojimas pagal paskirtį. Ličio jonų akumuliatorius Niekada nenaudokite akumuliatoriaus kaip smūginio įrankio. Saugokite, kad akumuliatorius nenukristų. Nenaudokite akumuliato- riaus, kuris buvo sutrenktas arba kaip nors kitaip pažeistas.
Page 169 Prisiimdami visą atsakomybę pareiškiame, kad čia yra aprašytas gaminys atitinka galiojančias direktyvas ir normas. Atitikties deklaracijos kopiją rasite šios instrukcijos gale. Techninė dokumentacija saugoma čia: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sauga 2.1 Bendrieji saugos nurodymai dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus ant šio elektrinio įrankio esančius...
Page 170 lizdo. Elektros maitinimo kabelį saugokite nuo karščio, alyvos, aštrių briaunų ar judančių dalių. Pažeisti arba susipynę elektros maitinimo kabeliai didina elektros smūgio riziką. ▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginimo kabelius, kurie tinka ir lauko darbams. Naudojant lauko darbams tinkančius ilginimo kabelius, mažėja elektros smūgio rizika.
Page 171 įrankiu susipažinę. Neatsargus veiksmas per sekundės dalį gali tapti sunkių sužalojimų priežastimi. Elektrinio įrankio naudojimas ir elgesys su juo ▶ Prietaiso neperkraukite. Naudokite Jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu dirbsite geriau ir saugiau, jei neviršy- site nurodytos galios. ▶...
Page 172 trumpai sujungti akumuliatoriaus kontaktus. Trumpai sujungus aku- muliatoriaus kontaktus, yra pavojus nusideginti ar sukelti gaisrą. ▶ Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio atsitiktinai pateko ant odos, nuplaukite ją vandeniu, jei pateko į akis - gerai praplaukite jas vandeniu ir nedelsdami kreipkitės į...
Page 173 2.3 Papildomi saugos nurodymai dirbantiems su suktuvu Žmonių sauga ▶ Prietaisą naudokite tik tada, kai jis yra techniškai tvarkingas. ▶ Prietaisą draudžiama keisti ar kitaip juo manipuliuoti. ▶ Naudokite prietaiso komplekte esančias papildomas rankenas. Prietaisui tapus nebevaldomam, galite susižaloti. ▶ Prietaisą visada laikykite tvirtai, abiem rankomis paėmę už rankenų. Rankenos visada turi būti sausos ir švarios.
Page 174 Aprašytasis prietaisas yra rankinis akumuliatorinis gręžtuvas-suktuvas. Jis skirtas varžtams įsukti ir atsukti, plienui, medienai ir plastikams gręžti. ▶ Su šiuo prietaisu naudokite tik B 22 serijos Hilti ličio jonų akumuliatorius. ▶ Šiems akumuliatoriams naudokite tik Hilti leidžiamus naudoti krovik- lius. Daugiau informacijos rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group.
Page 175 įkrovos lygio pasižiūrėti negalima. Kai akumuliatoriaus indikatoriaus šviesos diodai mirksi, laikykitės sky- riuje „Pagalba sutrikus veikimui“ pateiktų nurodymų. Techniniai duomenys 4.1 Techniniai duomenys SF 4-A22 Nominalioji maitinimo įtampa 21,6 V Svoris pagal EPTA Procedure 01 su akumulia- 2,4 kg toriumi B22⁄8.0...
Page 176 SF 4-A22 Sukimosi greitis 2 greitis 0 aps./min. … 2 100 aps./min. Sukimo momentas (varžtus sukant į minkštą ≤ 36 Nm pagrindą) Darbinė aplinkos temperatūra −17 ℃ … 60 ℃ Laikymo temperatūra −20 ℃ … 70 ℃ 4.2 Leistini keičiamųjų įrankių skersmenys SF 4-A22 Grąžto greitojo fiksavimo griebtuvo skers-...
Page 177 Skleidžiamo triukšmo lygio reikšmės SF 4-A22 Skleidžiamo garso slėgio lygis (L 72 dB(A) Garso slėgio lygio paklaida (K 3 dB(A) Garso galios lygis (L 83 dB(A) Garso galios lygio paklaida (K 3 dB(A) Suminės vibracijų reikšmės SF 4-A22 Vibracijų emisijos reikšmė gręžiant metalą...
Page 178 2. Antgalio laikiklį įstatykite iš dešinės arba kairės pusės į tam tikslui numatytą angą prietaiso pagrinde. 3. Antgalio laikiklį pritvirtinkite dviem varžtais. 4. Įdėkite akumuliatorių. → psl. 171 5.6 Hilti apsaugos nuo kritimo įtaiso montavimas (užsakomas papil- domai) DĖMESIO Prietaiso ir / arba apsauginės virvės pažeidimas. Dėl netinkamo naudo- jimo prietaisas ir / arba apsauginė...
Page 179 5.8 Greičio pasirinkimas Greičio pasirinkimo jungiklis veikia tik tada, kai nesisuka variklis. ▶ Pasirinkite greitį. 5.9 Sukimo momento nustatymas ▶ Nustatykite norimą sukimo momentą. Sukimo momentas ribojamas tik vykdant varžtų sukimo funkciją . 5.10 Dešininės arba kairinės eigos nustatymas Blokavimo įtaisas neleidžia perjungti jungiklio, kol variklis veikia. Vidurinėje padėtyje valdymo jungiklis yra užblokuotas (įjungimo bloka- torius).
Page 180 • Reguliariai tikrinti, ar matomos dalys nėra pažeistos ir ar valdymo elemen- tai veikia nepriekaištingai. • Pažeisto ir / arba turinčio veikimo sutrikimų prietaiso nenaudoti. Nedelsiant kreiptis į Hilti techninės priežiūros centrą dėl remonto. • Baigus techninės priežiūros ir einamojo remonto darbus, sumontuoti visus apsauginius įtaisus ir patikrinti jų veikimą.
Page 181 Utilizavimas Hilti prietaisai yra pagaminti iš medžiagų, kurias galima naudoti antrą kartą. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų išrūšiavimas. Daugelyje šalių Hilti priims Jūsų nebenaudojamą prietaisą perdirbti. Apie tai galite pasiteirauti artimiausiame Hilti techninės priežiūros centre arba savo prekybos konsultanto.
Page 182 ▶ Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga. ▶ Akumuliatorius utilizuokite taip, kad jie negalėtų patekti į vaikų rankas. ▶ Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę. ▶ Elektrinių įrankių, elektroninių prietaisų ir akumuliatorių neišmeskite į...
Page 183 ООО Эйч-Кон, Республика Армения, г. Ереван, ул. Бабаяна 10/1 Страна производства: см. маркировочную табличку на оборудовании. Дата производства: см. маркировочную табличку на оборудовании. Соответствующий сертификат можно найти по адресу: www.hilti.ru Специальных требований к условиям хранения, транспортировки и ис- пользования, кроме указанных в руководстве по эксплуатации, нет.
Page 184 ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ ! ▶ Общее обозначение потенциально опасной ситуации, которая может повлечь за собой тяжелые травмы или смертельный исход. ОСТОРОЖНО ОСТОРОЖНО ! ▶ Общее обозначение потенциально опасной ситуации, которая может повлечь за собой легкие травмы или повреждение оборудования. 1.2.2 Символы, используемые в руководстве В...
Page 185 лие соответствует действующим директивам и нормам. Копию деклара- ции соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность 2.1 Общие указания по технике безопасности для электроин- струментов...
Page 186 прилагаются к данному электроинструменту. Несоблюдение приво- димых ниже указаний может привести к поражению электрическим то- ком, пожару и/или тяжелым травмам. Сохраните все указания по технике безопасности и инструкции для следующего пользователя. Используемый далее термин «электроинструмент» относится к электро- инструменту, работающему от электрической сети (с кабелем электро- питания) и...
Page 187 решено использовать вне помещений. Использование удлинитель- ного кабеля, пригодного для использования вне помещений, снижает риск поражения электрическим током. ▶ Если избежать работы с электроинструментом в условиях влаж- ности не представляется возможным, используйте автомат за- щиты от тока утечки. Использование автомата защиты от тока утечки снижает...
Page 188 ▶ Не пребывайте в ложной уверенности в собственной безопас- ности и не пренебрегайте правилами техники безопасности для электроинструментов, даже если вы являетесь опытным пользо- вателем электроинструмента. Неосторожное обращение может в течение долей секунды стать причиной получения тяжелых травм. Использование и обслуживание электроинструмента ▶...
Page 189 Использование и обслуживание аккумуляторного инструмента ▶ Заряжайте аккумуляторы только с помощью зарядных устройств, рекомендованных изготовителем. При использовании зарядного устройства для зарядки несоответствующих ему типов аккумуляторов существует опасность возгорания. ▶ Используйте только оригинальные аккумуляторы, рекомендован- ные специально для этого электроинструмента. Использование других...
Page 190 2.2 Указания по технике безопасности при работе с дрелями Указания по технике безопасности при выполнении любых работ ▶ При опасности повреждения рабочим инструментом или шуру- пами скрытой электропроводки держите электроинструмент за изолированные поверхности для хвата. При контакте с токопрово- дящей линией металлические части электроинструмента также нахо- дятся...
Page 191 ▶ При работе с электроинструментом надевайте подходящие защитные очки, защитную каску, защитные наушники, защитные перчатки и легкий респиратор. ▶ При замене рабочего инструмента надевайте защитные перчатки. Со- блюдайте осторожность при замене рабочего инструмента — контакт с ним может привести к порезам и ожогам. ▶...
Page 192 гались ударам, падали с высоты более одного метра или получали какие-либо иные повреждения. При возникновении такой ситуации всегда обращайтесь в ближайший сервисный центр Hilti. ▶ Слишком сильный нагрев аккумулятора (такой, что до него невоз- можно дотронуться) указывает на его возможный дефект. Поместите...
Page 193 в Hilti Store или на www.hilti.group. 3.3 Комплект поставки Дрель-шуруповерт, руководство по эксплуатации. Другие системные принадлежности, допущенные для использова- ния с этим изделием, вы можете найти в Hilti Store или на сайте www.hilti.group. 3.4 ATC Электроинструмент оснащен системой экстренного электронного от- ключения...
Page 194 ния запрос уровня заряда невозможен. При мигании светодиодов индикатора состояния аккумулятора сле- дуйте указаниям из главы «Помощь при неисправностях». Технические данные 4.1 Технические данные SF 4-A22 Номинальное напряжение 21,6 В Масса по EPTA Procedure 01 с аккумулято- 2,4 кг ром B22⁄8.0 Частота...
Page 195 от воздействия возникающего шума и/или вибраций, например: техни- ческое обслуживание электроинструмента и рабочих (сменных) инстру- ментов, сохранение тепла рук, правильная организация рабочих про- цессов. Значения уровня шума SF 4-A22 Уровень звукового давления (L 72 дБ(А) Погрешность уровня звукового давления 3 дБ(А) Уровень...
Page 196 основании электроинструмента. 3. Закрепите крепежный крючок с помощью двух винтов. 4. Вставьте аккумулятор. → страница 190 5.5 Монтаж держателя бит Hilti (опция) 1. Извлеките аккумулятор. → страница 190 2. Вставьте держатель бит справа или слева в предназначенный для него проем в основании электроинструмента.
Page 197 3. Закрепите держатель бит с помощью двух винтов. 4. Вставьте аккумулятор. → страница 190 5.6 Монтаж защиты Hilti от случайного срабатывания при паде- нии электроинструмента (опция) ВНИМАНИЕ Повреждение электроинструмента и/или удерживающего троса. Вследствие неправильного обращения возможно повреждение элек- троинструмента и/или удерживающего троса.
Page 198 5.9 Регулировка крутящего момента ▶ Отрегулируйте нужный крутящий момент. Крутящий момент ограничивается только в режиме работы «За- ворачивание» . 5.10 Регулировка правого/левого вращения Переключению при работающем электродвигателе препятствует блокировочный механизм. В среднем положении выключатель заблокирован (блокировка включения). ▶ Установите переключатель правого/левого вращения в нужное поло- жение.
Page 199 Для обеспечения безопасной эксплуатации используйте только ори- гинальные запасные части и расходные материалы. Допущенные нами запасные части, расходные материалы и принадлежности для данного устройства вы можете найти в Hilti Store или на сайте www.hilti.group. Транспортировка и хранение 7.1 Транспортировка и хранение аккумуляторных электроин- струментов...
Page 200 Хранение ОСТОРОЖНО Непреднамеренное повреждение вследствие неисправных или про- текающих аккумуляторов ! ▶ При хранение своих электроинструментов всегда отсоединяйте от них аккумуляторы! ▶ По возможности храните электроинструмент и аккумуляторы в сухом и прохладном месте. ▶ Никогда не оставляйте аккумуляторы на солнце, на нагреватель- ных/отопительных...
Page 201 лежит вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последующей перера- ботки). Во многих странах фирма Hilti уже организовала прием бывших в использовании электрических и электронных устройств для утилиза- ции. Дополнительную информацию по этому вопросу можно получить...
Page 202 ссылке доступна таблица опасных веществ: qr.hilti.com/r10563878. Ссылку в виде QR-кода на таблицу опасных веществ согласно директиве RoHS см. в конце этого документа. Гарантия производителя ▶ С вопросами относительно гарантийных условий обращайтесь в бли- жайшее представительство Hilti. 196 Русский 2253606 *2253606*...
Page 203 Інформація про документацію 1.1 Інформація про цей документ • Перш ніж розпочинати роботу з інструментом, прочитайте цей доку- мент. Це є передумовою безпечної роботи та відсутності несправно- стей під час застосування інструмента. • Дотримуйтеся попереджувальних вказівок та вказівок з техніки без- пеки, наведених...
Page 204 Загвинчування Свердління Інструмент підтримує технологію NFC та є сумісним із платфор- мами iOS та Android. Використовуваний тип літій-іонної акумуляторної батареї Hilti. Дотримуйтеся вказівок, наведених у розділі «Використання за призначенням». Літій-іонна акумуляторна батарея Ніколи не використовуйте акумуляторну батарею у якості удар- ного...
Page 205 документі інструмент відповідає діючим директивам і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека 2.1 Загальні вказівки з техніки безпеки при роботі з електроінст- рументами...
Page 206 Електрична безпека ▶ Штепсельна вилка електроінструмента повинна підходити до ро- зетки живлення. Забороняється вносити зміни до конструкції штепсельної вилки. Не дозволяється застосовувати перехідні штепсельні вилки в електроінструментах із захисним заземлен- ням. У разі використання оригінальних штепсельних вилок і відповід- них розеток знижується ризик ураження електричним струмом. ▶...
Page 207 ▶ Уникайте випадкового вмикання електроінструмента. Переконай- теся в тому, що електроінструмент вимкнений, перш ніж встав- ляти штепсельну вилку в розетку живлення та/або приєднувати акумулятор, піднімати електроінструмент або переносити його. Якщо під час перенесення електроінструмента тримати палець на ви- микачі або приєднувати інструмент до джерела живлення увімкненим, це...
Page 208 ▶ Електроінструменти, що не використовуються, зберігайте в не- доступному для дітей місці. Не дозволяйте користуватися інст- рументом особам, які не ознайомлені з ним або не прочитали ці вказівки. У руках недосвідчених людей електроінструменти являють собою серйозну небезпеку. ▶ Електроінструменти та їх приладдя потребують дбайливого до- гляду.
Page 209 ▶ У разі неправильного застосування з акумуляторної батареї може пролитися рідина. Уникайте контакту з нею. У разі випадкового контакту цієї рідини зі шкірою негайно промийте уражене місце достатньою кількістю води. Якщо рідина потрапила в очі, реко- мендується додатково звернутися по лікарську допомогу. Пролита з...
Page 210 обертання без контакту з оброблюваним об'єктом воно може дефор- муватися, що у свою чергу може спричинити травми. ▶ Завжди розпочинайте свердління за низької швидкості обер- тання, попередньо встановивши свердло на оброблюваний об'- єкт. Якщо свердло обертатиметься із більшою швидкістю, то під час вільного...
Page 211 впливу ударного навантаження, впали з висоти більше одного метра або були пошкоджені іншим чином. У разі виникнення такої ситуації завжди звертайтеся до сервісної служби компанії Hilti. ▶ Якщо акумуляторна батарея гаряча на дотик, вона може бути пошко- джена. Залиште інструмент у захищеному від вогню місці на достатній...
Page 212 мацію можна знайти у Hilti Store або на веб-сайті www.hilti.group. 3.3 Комплект постачання Шурупокрут, інструкція з експлуатації. Інше приладдя, допущене до експлуатації з Вашим інструментом, Ви можете придбати у найближчому магазині Hilti Store або на веб- сайті www.hilti.group. 3.4 Система ATC Інструмент оснащений електронною системою аварійного вимкнення...
Page 213 Якщо світлодіодні індикатори акумуляторної батареї мигають, будь ласка, виконайте вказівки, наведені в розділі «Допомога у разі виникнення несправностей». Технічні дані 4.1 Технічні дані SF 4-A22 Номінальна напруга 21,6 В Маса відповідно до EPTA Procedure 01 з 2,4 кг акумуляторною батареєю B22⁄8.0 Швидкість...
Page 214 SF 4-A22 Обертовий момент (загвинчування у м'який ≤ 36 Н⋅м матеріал) Температура навколишнього середовища −17 ℃ … 60 ℃ під час роботи Температура зберігання −20 ℃ … 70 ℃ 4.2 Припустимий діаметр змінних робочих інструментів SF 4-A22 Діапазон затискання швидкозатискної вту- 1,5 мм...
Page 215 працівників від дії шуму та/або вібрації, зокрема: проводити своєчасне технічне обслуговування електроінструмента та змінних робочих інстру- ментів до нього, утримувати руки у теплі, належним чином організову- вати робочий процес. Рівень шуму SF 4-A22 Рівень звукового тиску (L 72 дБ(А) Похибка для рівня звукового тиску (K 3 дБ(А) Рівень...
Page 216 2. Уставте тримач насадок справа або зліва у передбачений для нього отвір на ніжці інструмента. 3. Закріпіть тримач насадок двома гвинтами. 4. Установіть акумуляторну батарею. → стор. 209 5.6 Установлення захисту від падіння Hilti (опція) УВАГА Пошкодження інструмента та/або утримувального троса. Внаслідок неналежного використання можливе пошкодження інструмента та/або...
Page 217 Якщо інструмент використовується на висоті, то задля уникнення збитків рекомендується установлювати на нього захист від падіння Hilti. Завдяки захисту від падіння Ви можете закріплювати інструмент за допомогою тросів/ременів. Під час використання інструмента необхідно обов'язково дотриму- ватися місцевих указівок щодо виконання робіт на висоті.
Page 218 • Регулярно перевіряйте усі зовнішні частини на наявність пошкоджень, а органи керування інструмента – на предмет справної роботи. • Якщо Ви виявили пошкодження та/або порушення функціональності інструмента, припиніть його використання. Негайно зверніться до сервісної служби компанії Hilti для здійснення ремонту. 212 Українська 2253606 *2253606*...
Page 219 тільки оригінальні запасні частини та видаткові матеріали. Реко- мендовані запасні частини, видаткові матеріали та приладдя для Вашого інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб-сайті www.hilti.group. Транспортування та зберігання 7.1 Транспортування і зберігання акумуляторних інструментів Транспортування...
Page 220 ться з чітко відчут- новіть акумуляторну ним клацанням. батарею. Якщо несправність не вда- лося усунути, звер- ніться до сервісної служби компанії Hilti. Інструмент або його Електрична несправ- ▶ Негайно вимкніть ін- акумуляторна бата- ність. струмент, дістаньте рея сильно перегрі- акумуляторну бата- ваються.
Page 221 придатні для вторинної переробки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом матеріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утиліза- ції. Щоб отримати додаткову інформацію з цього питання, звертайтеся до сервісної служби компанії Hilti або до свого торгового консультанта.
Page 222 үйі Өндірілген елі: жабдықтағы белгілеу тақтайшасын қараңыз. Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз. Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды. Өнімнің қызмет ету мерзімі 5 жыл.
Page 223 ЕСКЕРТУ ЕСКЕРТУ ! ▶ Ауыр жарақаттарға әкелуі немесе өмірге қауіп төндіруі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі. АБАЙЛАҢЫЗ АБАЙЛАҢЫЗ ! ▶ Жеңіл жарақаттарға немесе аспаптың зақымдалуына әкелуі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі. 1.2.2 Құжаттамадағы белгілер Бұл құжаттамада төмендегі белгілер пайдаланылады: Пайдалану...
Page 224 толық жауапкершілікпен жариялаймыз. Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Қауіпсіздік 2.1 Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар ЕСКЕРТУ Бұл электр құралына арналған барлық қауіпсіздік...
Page 225 орындамау электр тогының соғуына, өртке әкелуі мүмкін және/немесе ауыр жарақаттарды тудыруы мүмкін. Қауіпсіздік техникасы бойынша барлық нұсқауларды және нұсқауларды келесі пайдаланушы үшін сақтаңыз. Қауіпсіздік нұсқауларында қолданылатын «электр құралы» термині электр желісінен (желілік кабельмен) және аккумулятордан (желілік кабельсіз) жұмыс істейтін электр құралын білдіреді. Жұмыс...
Page 226 Адамдардың қауіпсіздігі ▶ Ұқыпты болыңыз, әрекеттеріңізге көңіл бөліңіз және электр құралымен жұмыс істеуге дұрыс қараңыз. Шаршаған кезде немесе есірткі, алкоголь не дәрі қабылдаған соң электр құралын қолданбаңыз. Электр құралын қолданған кездегі зейінсіздік ауыр жарақаттарға апарып соғуы мүмкін. ▶ Жеке қорғану құралдарын пайдаланыңыз және әрқашан міндетті түрде...
Page 227 ▶ Электр құралын реттеуге, саймандарды ауыстыруға кірісу алдында немесе жұмыстағы үзіліс алдында розеткадан ашаны және/немесе электр құралынан алмалы-салмалы аккумуляторды шығарыңыз. Бұл сақтық шарасы электр құралының кездейсоқ қосылуын болдырмайды. ▶ Қолданылмайтын электр құралдарын балалар жетпейтін жерде сақтаңыз. Аспаппен таныс емес немесе осы нұсқауларды оқып шықпаған...
Page 228 ▶ Аккумулятормен тиісті емес түрде жұмыс істегенде одан электролит ағып шығуы мүмкін. Оған тиюді болдырмаңыз. Кездейсоқ тигенде сумен шайыңыз. Электролит көзге тигенде дәрігер көмегіне жүгініңіз. Аккумулятордан ағып шыққан электролит тері тітіркенуін немесе күйіктерді тудыруы мүмкін. ▶ Зақымдалған не пішіні өзгертілген аккумуляторларды...
Page 229 жоғары болған жағдайда бұрғы дайындамамен жанаспай еркін айналғаннан сәл қисайып кетуі және жарақаттануға апарып соғуы мүмкін. ▶ Шамадан артық қысым қолданбаңыз және тек қана бойлық бағытпен бұрғылаңыз. Бұрғылар қисайып жарылуы мүмкін немесе бақылау мүмкіндігінен айырылып, жарақат алуыңыз мүмкін. 2.3 Қауіпсіздік бойынша қосымша нұсқаулар, гайка бұрауыш Адамдардың...
Page 230 ▶ Соққы тиген, бір метрден жоғары биіктіктен құлаған немесе басқа жолмен зақымдалған аккумуляторларды пайдалануға немесе зарядтауға болмайды. Мұндай жағдайда әрдайым Hilti сервистік қызметіңізге хабарласыңыз. ▶ Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы болуы мүмкін. Аспапты тұтану қаупі жоқ орынға, тұтанғыш...
Page 231 Сипатталған өнім қолмен басқарылатын аккумуляторлық бұрауыш дрель болып табылады. Ол бұрандаларды бұрап енгізу және шығаруға, болат, ағаш пен пластикте бұрғылауға арналған. ▶ Бұл өнім үшін тек B 22 сериялы Hilti Li-Ion аккумуляторларын ғана пайдаланыңыз. ▶ Бұл аккумуляторлар үшін тек Hilti компаниясы мақұлдаған зарядтағыш...
Page 232 жібергеннен 5 секундтан кейін зарядтау күйіне сұрау салу мүмкін болмайды. Аккумулятор индикаторының жарық диодтары жыпылықтаған жағдайда «Ақаулықтардағы көмек» бөліміндегі нұсқауларға назар аударыңыз. Техникалық сипаттамалар 4.1 Техникалық сипаттамалар SF 4-A22 Номиналды кернеу 21,6 В EPTA Procedure 01 бойынша салмағы, 2,4 кг B22⁄8.0 аккумуляторын қоса Айналу жылдамдығы...
Page 233 үшін қосымша сақтық шараларын қолданыңыз, мысалы: электр аспабына және жұмыс аспаптарына техникалық қызмет көрсету, қолдардың жылуын сақтау, жұмыс процестерін дұрыс ұйымдастыру. Шуылдың эмиссиялық көрсеткіші SF 4-A22 Эмиссиялық дыбыс қысымының деңгейі 72 дБ(А) Дыбыс қысымының деңгейі бойынша 3 дБ(А) дәлсіздік (K Дыбыс...
Page 234 Дірілдің жалпы көрсеткіші SF 4-A22 Дірілдің эмиссиялық шамасы, металл 2,6 м/с² бойынша бұрғылау (a h, D Металл бойынша бұрғылау дәлсіздігі (K) 1,5 м/с² Қызмет көрсету 5.1 Аккумуляторды зарядтау 1. Зарядтау алдында зарядтағыш құрылғының пайдалану бойынша нұсқаулығын оқып шығыңыз. 2. Аккумулятордағы және зарядтағыш құрылғыдағы контактілердің таза...
Page 235 нәтижесінде өнім және/немесе фалин зақымдалуы мүмкін. ▶ Металл шынжырларды фалин ретінде қолданбаңыз. Ұзындығы 2,0 m (6 ft) шамасынан артық фалиндерді қолданбаңыз. Залалға жол бермеу үшін, биік жерде жұмыс істеген кезде Hilti құлаудан қорғанысын пайдаланған жөн. Құлаудан қорғаныс ұстағыш арқандарды/ұстағыш таспаларды бекітуге мүмкіндік береді.
Page 236 5.9 Айналу моментін орнатуb ▶ Қажетті айналу моментін орнатыңыз. Айналу моменті тек бұрау функциясында шектеледі. 5.10 Айналу бағытын орнату Бұғаттау электр қозғалтқышы жұмыс істеп тұрғанда бағытты ауыстырудан қорғайды. Ауыстырып-қосқыш ортаңғы күйде болғанда, негізгі сөндіргіш бұғатталған болады (қосуды құлыптау). ▶ Оңға/солға айналу ауыстырып-қосқышын қалаулы айналу бағытына ортатыңыз.
Page 237 Қауіпсіз қолдану үшін тек түпнұсқа қосалқы бөлшектер мен жұмсалатын материалдарды қолданыңыз. Біз рұқсат еткен қосалқы бөлшектер, шығын материалдары мен өнімге арналған керек-жарақтар Hilti Store дүкенінде немесе келесі веб-сайтта қолжетімді: www.hilti.group. Тасымалдау және сақтау 7.1 Аккумуляторлық аспаптарды тасымалдау және сақтау Тасымалдау...
Page 238 және аккумуляторды бекітілмейді. салыңыз. Мәселе шешілмесе, Hilti сервис орталығына хабарласыңыз. Аспап немесе Электр бөлігі бойынша ▶ Аспапты аккумулятор ақаулық. бірден өшіріңіз, жылуды қарқынды аккумуляторды түрде шығарады. шығарыңыз, оны қадағалап, салқындауына мүмкіндік беріңіз және Hilti сервис орталығына хабарласыңыз. 232 Қазақ 2253606 *2253606*...
Page 239 Hilti аспаптары қайта өңдеу үшін жарамды көптеген материалдардың санын қамтиды. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспабыңызды қайта өңдеу үшін қайта қабылдайды. Hilti қызмет көрсету орталығынан немесе дилеріңізден сұраңыз. Аккумуляторды кәдеге жарату Аккумуляторларды нұсқаулардан тыс кәдеге жарату нәтижесінде газ не...
Page 240 Dokümantasyon verileri 1.1 Bu doküman için • Çalıştırmadan önce bu dokümanı okuyunuz. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur. • Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz. • Kullanım kılavuzunu her zaman ürün üzerinde bulundurunuz ve ürünü sadece bu kılavuz ile birlikte başka kişilere veriniz.
Page 241 Vidalama Delme Alet, iOS ve Android platformları ile uyumlu NFC teknolojisini destek- ler. Kullanılan Hilti Lityum İyon akü tip serisi. Usulüne uygun kullanım bölümündeki bilgileri dikkate alınız. Lityum İyon akü Aküyü asla darbe aleti olarak kullanmayınız. Aküyü düşürmeyiniz. Darbe almış veya hasar görmüş bir aküyü kul- lanmayınız.
Page 242 Burada tanımlanan ürünün, geçerli yönetmeliklere ve normlara uygun ol- duğunu kendi sorumluluğumuzda beyan ederiz. Bu dokümantasyonun so- nunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Güvenlik 2.1 Elektrikli el aletleri için genel güvenlik uyarıları...
Page 243 ▶ Elektrikli bir el aleti ile açık alanda çalışacaksanız, sadece dışarıda kullanımına izin verilen uzatma kabloları kullanınız. Dış mekanlar için uygun olan uzatma kablolarının kullanılması elektrik çarpması riskini azaltır. ▶ Elektrikli el aleti işletiminin nemli ortamda yapılması kaçınılmaz ise bir kaçak akım koruma şalteri kullanınız.
Page 244 ▶ Alet ayarlarını yapmadan, aksesuar parçalarını değiştirmeden veya aleti bir yere koymadan önce fişi prizden ve/veya (çıkarılabilir) aküyü aletten çıkarınız. Bu önlem, elektrikli el aletinin istem dışı çalışmasını engeller. ▶ Kullanılmayan elektrikli el aletlerini çocukların erişemeyeceği yerde muhafaza edin. Aleti iyi tanımayan veya bu talimatları okumamış kişilere aleti kullandırmayınız.
Page 245 ▶ Aküleri açık ateş yakınına koymayınız veya yüksek sıcaklıklara maruz bırakmayınız. Açık ateş veya 130°C'nin (265°F) üzerinde sıcaklıklar patlama tehlikesine neden olabilir. ▶ Tüm şarj talimatlarına uyunuz ve aküyü veya akülü aleti kullanım kılavuzunda öngörülen sıcaklık aralığının dışında şarj etmeyiniz. Hatalı şarj veya öngörülen sıcaklık aralığının dışındaki şarj işlemleri akünün zarar görmesine ve yangın tehlikesine neden olabilir.
Page 246 ▶ Aküler parçalarına ayrılmamalı, ezilmemeli, 80°C üzerine ısıtılmamalı veya yakılmamalıdır. ▶ Darbe almış, bir metreden daha yüksek bir yerden düşmüş veya başka bir şekilde hasar görmüş aküleri kullanmayınız veya şarj etmeyiniz. Bu durumda her zaman Hilti servisi ile irtibat kurunuz. 240 Türkçe 2253606 *2253606*...
Page 247 Vidalama ve vida sökme ile metal, ahşap ve plastik yüzeylerde delme işleri için tasarlanmıştır. ▶ Bu ürün için sadece B 22 tip serisi Hilti Lityum İyon aküler kullanılmalıdır. ▶ Bu aküler için sadece Hilti onaylı şarj cihazları kullanınız. Daha fazla bilgiyiHilti Store veya www.hilti.group adresinde bulabilirsiniz.
Page 248: Teknik Veriler
5 saniye içinde şarj durumu sorgusu yapmak mümkün değildir. Akü göstergesinin LED'leri yanıp söndüğünde lütfen Arızalar bölümün- deki uyarıları dikkate alınız. Teknik veriler 4.1 Teknik veriler SF 4-A22 Nominal gerilim 21,6 V EPTA Procedure 01 uyarınca B22⁄8.0 akümüla- 2,4 kg tör dahil ağırlık...
Page 249 SF 4-A22 Ø matkap ucu (sert ahşap) 1,5 mm … 14 mm Ø matkap ucu (metal) 1,5 mm … 10 mm 4.3 Akü Akü çalışma gerilimi 21,6 V İşletim sırasındaki ortam sıcaklığı −17 ℃ … 60 ℃ Depolama sıcaklığı −20 ℃ … 40 ℃...
Page 250 2. Kemer kancasını, ürünün ayağındaki öngörülen deliğe takınız. 3. Kemer kancasını iki vida ile sabitleyiniz. 4. Aküyü yerleştiriniz. → Sayfa 244 5.5 Hilti uç tutucu montajı (opsiyonel) 1. Aküyü çıkarınız. → Sayfa 244 2. Sağ veya sol uç tutucuyu, ürünün ayağındaki öngörülen deliğe takınız.
Page 251 üründe ve/veya düşme hattında hasarlar oluşabilir. ▶ Düşme hattı olarak metal zincirler kullanılmamalıdır. 2,0 m (6 ft)'den uzun düşme halatları kullanmayınız. Hasarların önlenmesi için yüksek pozisyonlardaki çalışmalarda Hilti düşme emniyetinin kullanılması önerilir. Düşme emniyeti tutma halatlarının/tutma bantlarının sabitlenmesini mümkün kılmaktadır.
Page 252 • Bakım ve onarım çalışmalarından sonra tüm koruma tertibatları yerleştiril- meli ve fonksiyonları kontrol edilmelidir. Güvenli çalışma için sadece orijinal yedek parçalar ve sarf malze- meleri kullanınız. Tarafımızdan onaylanmış, yedek parçaları, aksesu- arları ve sarf malzemelerini Hilti Store veya adresinde bulabilirsiniz. www.hilti.group. 246 Türkçe 2253606...
Page 253 Taşıma ve depolama 7.1 Akü aletlerinin taşınması ve depolanması Taşıma DİKKAT Taşıma sırasında aletin istem dışı çalışması ! ▶ Ürünlerinizi her zaman aküler takılı olmadan taşıyınız! ▶ Akülerin çıkarılması. ▶ Aküler kesinlikle sıkıca bağlanmamış koruma ile taşınmamalıdır. ▶ Uzun süren depolama sonrası kullanmadan önce aletin ve akülerin hasar görmüş...
Page 254: Üretici Garantisi
▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. ▶ Elektrikli el aletlerini, elektronik cihazları ve aküleri evdeki çöplere atmayınız!
Page 255 ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻝ‬ ‫ﻮ‬ ‫ﺣ‬ • ‫ﻞ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﻠ ﻟ‬ ‫ﺎ‬ ‫ﻃ‬ ‫ﺮ‬ ‫ﺷ‬ ‫ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﺮ‬ ‫ﺒ...
Page 256 ‫ﺣ ﺍ‬ ‫. ﻉ‬ ‫ﻮ ﻨ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti ‫ﻡ‬ ‫ﻮ ﻴ‬ ‫ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬...
Page 257 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
Page 258 ‫ﺔ‬ ‫ﺻ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺢ‬ ‫ﻄ‬ ‫ﺳ‬ ‫ﻷ ﺍ‬ ‫ﻞ‬ ‫ﺜ‬ ‫ﻣ‬ ‫ﺔ‬ ‫ﺿ‬ ‫ﺭ‬ ‫ﺆ‬ ‫ﻣ‬ ‫ﺢ‬ ‫ﻄ‬ ‫ﺳ‬ ‫ﺃ‬ ‫ﻊ‬ ‫ﻣ‬ ‫ﻢ‬ ‫ﺴ‬ ‫ﺠ‬ ‫ﻠ ﻟ‬ ‫ﺲ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺗ‬ ‫ﺙ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﺐ‬ ‫ﻨ‬ ‫ﺠ...
Page 259 ‫ﺔ‬ ‫ﻠ‬ ‫ﺻ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﺎ ﻬ‬ ‫ﻧ ﺃ‬ ‫ﺪ‬ ‫ﻛ‬ ‫ﺄ ﺘ‬ ‫ﻓ‬ ‫، ﺭ‬ ‫ﺎ ﺒ‬ ‫ﻐ‬ ‫ﻟ ﺍ‬ ‫ﻊ‬ ‫ﻴ‬ ‫ﻤ‬ ‫ﺠ ﺗ‬ ‫ﻭ‬ ‫ﻂ‬ ‫ﻔ‬ ‫ﺷ‬ ‫ﺕ‬ ‫ﺍ ﺰ‬ ‫ﻴ ﻬ‬ ‫ﺠ ﺗ‬ ‫ﺐ‬ ‫ﻴ ﻛ‬ ‫ﺮ...
Page 260 ‫ﺎ ﻬ‬ ‫ﻌ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﻣ‬ ‫ﺎ‬ ‫ﻌ‬ ‫ﺘ‬ ‫ﻟ ﺍ‬ ‫ﻭ‬ ‫ﺔ‬ ‫ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ‬ ‫ﺎ ﺑ‬ ‫ﺔ‬ ‫ﻠ‬ ‫ﻣ‬ ‫ﺎ‬ ‫ﻌ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﻷ ﺍ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫.
Page 261 ‫ﺔ‬ ‫ﻠ ﻳ‬ ‫ﻮ‬ ‫ﻃ‬ ‫ﺐ‬ ‫ﻘ‬ ‫ﺛ‬ ‫ﺔ‬ ‫ﺸ‬ ‫ﻳ ﺭ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﺔ‬ ‫ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﺎ‬ ‫ﺷ‬ ‫ﺭ ﺇ‬ ‫ﻰ‬ ‫ﺼ‬ ‫ﻗ‬...
Page 262 ‫ﺃ‬ ‫ﺔ‬ ‫ﻳ ﻷ‬ ‫ﺖ‬ ‫ﺿ‬ ‫ﺮ‬ ‫ﻌ ﺗ‬ ‫ﻭ‬ ‫ﺃ ﺮ‬ ‫ﺘ ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﺪ‬ ‫ﻳ‬ ‫ﺰ ﻳ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﻥ‬ ‫ﻮ‬ ‫ﻜ ﺗ‬ ‫ﺪ‬ ‫ﻘ‬ ‫ﻓ‬ ‫، ﺎ‬ ‫ﻬ ﺑ‬ ‫ﻙ‬ ‫ﺎ‬ ‫ﺴ‬...
Page 263 ‫ﺟ ﺃ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﺮ‬ ‫ﺼ‬ ‫ﺘ‬ ‫ﻗ ﺍ‬ ◀ Hilti Store ‫ﻲ‬ ‫ﻧ ﻭ‬ ‫ﺮ ﺘ‬ ‫ﻜ ﻟ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬...
Page 264 ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﻨ‬ ‫ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ SF 4-A22 ‫ﻂ‬ ‫ﻠ ﻓ‬ 21.6 ‫ﻲ‬ ‫ﻤ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻲ‬ ‫ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺪ‬...
Page 265 ‫ﺤ ﻟ‬ ‫ﺍ ﻭ‬ ‫ﺚ‬ ‫ﻌ‬ ‫ﺒ ﻨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺞ‬ ‫ﻴ ﺠ‬ ‫ﻀ‬ ‫ﻟ ﺍ‬ ‫ﻢ‬ ‫ﻴ‬ ‫ﻗ‬ SF 4-A22 ‫ﻞ‬ ‫ﺒ ﻴ‬ ‫ﺴ‬ ‫ﻳ‬ ‫ﺩ‬ ‫ﺚ‬ ‫ﻌ‬ ‫ﺒ ﻨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬...
Page 266 ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﺐ‬ ‫ﻴ‬ ‫ﻛ ﺮ‬ ‫ﺘ ﺑ‬ ‫ﻢ‬ ‫ﻗ‬ ‫ﻱ‬ ‫ﺭ‬ ‫ﺎ ﻴ‬ ‫ﺘ ﺧ‬ ) ‫ﺍ‬ Hilti ‫ﺶ‬ ‫ﻳ ﺮ‬ ‫ﻟ ﺍ‬ ‫ﻚ‬ ‫ﺳ‬ ‫ﺎ‬ ‫ﻣ‬ ‫ﺐ‬ ‫ﻴ ﻛ‬ ‫ﺮ‬ ‫ﺘ ﺑ‬ ‫ﻢ‬ ‫ﻗ‬...
Page 267 ‫ﻱ‬ ‫ﺭ ﺎ‬ ‫ﻴ ﺘ‬ ‫ﺧ ﺍ‬ ‫ﺰ ﻴ‬ ‫ﻬ ﺠ‬ ) ‫ﺗ‬ Hilti ‫ﻁ‬ ‫ﻮ‬ ‫ﻘ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺪ‬ ‫ﺿ‬ ‫ﻦ‬ ‫ﻴ‬ ‫ﻣ‬ ‫ﺄ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺰ‬ ‫ﻴ ﻬ‬ ‫ﺠ ﺗ‬ ‫ﺐ‬ ‫ﻴ ﻛ‬ ‫ﺮ ﺗ‬...
Page 268 ‫ﺪ‬ ‫ﺠ ﺗ‬ www.hilti.group ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 2253606...
Page 269 ‫ﻦ‬ ‫ﻳ ﺰ‬ ‫ﺨ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﻭ‬ ‫ﻞ‬ ‫ﻘ‬ ‫ﻨ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ‬ ‫ﺎ ﺑ‬ ‫ﺔ‬ ‫ﻠ‬ ‫ﻣ‬ ‫ﺎ‬ ‫ﻌ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺰ‬ ‫ﻬ ﺟ‬ ‫ﻷ ﺍ‬ ‫ﻦ‬ ‫ﻳ ﺰ‬ ‫ﺨ ﺗ‬ ‫ﻭ‬...
Page 270 ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ‬ ‫ﺨ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬...
Page 271 ‫ﺟ‬ ‫ﻭ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ ◀ ‫. ﻪ‬ ‫ﻌ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﻣ‬ ‫ﺎ ﻌ‬ ‫ﺘ ﺗ‬ ‫ﻱ‬ ‫ﺬ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻠ ﺤ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti ‫ﻞ‬ ‫ﻴ ﻛ‬ ‫ﻭ‬ 2253606 ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 2253606...
Page 272 文書について 1.1 本書について • ご使用前に本書をすべてお読みください。このことは、安全な作業と問題のない取扱いのための前提条件となります。 • 本書および製品に記載されている安全上の注意と警告表示に注意してください。 • 取扱説明書は常に製品とともに保管し、他の人が使用する場合には、製品と取扱説明書を一緒にお渡しください。 1.2 記号の説明 1.2.1 警告表示警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています：危険危険！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告警告！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意注意！ ▶ この表記は、軽傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 本書の記号本書では、以下の記号が使用されています：使用前に取扱説明書をお読みください本製品を効率良く取り扱うための注意事項や役に立つ情報...
Page 273 番号に対応していますこの記号は、製品の取扱いの際に特に注意が必要なことを示しています。 1.3 製品により異なる記号 1.3.1 製品に表示されている記号製品には以下の記号が使用されています：無負荷回転数毎分回転数直流ねじ締め穿孔（回転のみ）本体は、 iOS および Android プラットフォームと互換性のある NFC テクノロジーをサポートしています。使用されているHilti Li-Ion バッテリーのモデルシリーズ。正しい使用の章の記載に注意してください。 Li-Ionen バッテリーバッテリーは決して打撃工具として使用しないでください。バッテリーは落下させないでください。ぶつけたり、あるいはその他の理由で損傷しているバッテリーは使用しないでください。 1.4 製品情報製品はプロ仕様で製作されており、その使用、保守、修理を行うのは、認定を受けトレーニングされた人のみに限ります。これらの人は、遭遇し得る危険に関する情報を入手していなければなりません。製品およびアクセサリーの使用法を知らない者による誤使用、あるいは規定外の使用は危険です。機種名および製造番号は銘板に表示されています。 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店や...
Page 274 1.5 適合宣言当社は、単独の責任において本書で説明している製品が有効な基準と標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全 2.1 電動工具の一般安全注意事項警告事項本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリーツール（コードレス）を指します。作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでください。電動工具から火花が飛散し、粉じんや揮発性ガスに引火する恐れがあります。 ▶ 電動工具の使用中、子供や無関係者を作業場へ近づけないでください。...
Page 275 ▶ 屋外工事の場合には、必ず屋外専用の延長コードを使用してください。屋外専用の延長コードを使用すると、感電の危険が小さくなります。 ▶ 湿った場所で電動工具を作動させる必要がある場合は、漏電遮断器を使用してください。漏電遮断器を使用すると、感電の危険が小さくなります。作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れている場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないでください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を低減するために、電動工具の使用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してください。 ▶ 電動工具の意図しない始動を防止して下さい。電動工具を電源および／またはバッテリーに接続する前や本体を持ち上げたり運んだりする前に、本体がオフになっていることを必ず確認してください。オン／オフスイッチが入っている状態で電動工具のスイッチに指を掛けたまま運んだり、電源に接続したりすると、事故の原因となる恐れがあります。 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外してください。調節キーやレンチが本体の回転部に装着されたままでは、けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてください。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。 ▶ 作業に適した作業着を着用してください。だぶだぶの衣服や装身具を着用しないでください。髪、衣服、手袋を本体の可動部に近づけないでください。だぶだぶの衣服、装身具、長い髪が可動部に巻き込まれる恐れがあります。 ▶ 吸じんシステムの接続が可能な場合には、これらのシステムが適切に接続、使用されていることを確認してください。吸じんシステムを利用することにより、粉じん公害を防げます。 ▶...
Page 276 り外してください。この安全処置により、電動工具の意図しない始動を防止することができます。 ▶ 電動工具をご使用にならない場合には、子供の手の届かない場所に保管してください。電動工具に関する知識のない方、本説明書をお読みでない方による本体のご使用は避けてください。未経験者による電動工具の使用は危険です。 ▶ 電動工具とアクセサリーは慎重に手入れしてください。可動部分が引っ掛かりなく正常に作動しているか、電動工具の運転に影響を及ぼす各部分が破損・損傷していないかを確認してください。電動工具をご使用になる前に、損傷部分の修理を依頼してください。事故の多くは保守管理の不十分な電動工具の使用が原因となっています。 ▶ 先端工具は鋭利で汚れのない状態を保ってください。お手入れのゆきとどいた先端工具を使用すると、作業が簡単かつ、スムーズになります。 ▶ 電動工具、アクセサリー、先端工具などは、それらの説明書に記載されている指示に従って使用してください。その際は、作業環境および用途についてもご注意ください。指定された用途以外に電動工具を使用すると危険な状況をまねく恐れがあります。 ▶ グリップとグリップ面は乾燥した清潔な状態に保ち、オイルやグリスの付着がないようにしてください。グリップやグリップ面が滑りやすい状態になっていると、予期していない状況が発生した際に電動工具を安全に使用／制御できません。バッテリー工具の使用および取扱い ▶ バッテリーを充電する場合は、必ずメーカー推奨の充電器を使用してください。特定タイプのバッテリー専用の充電器を他のバッテリーに使用すると、火災の恐れがあります。 ▶ 電動工具には、必ず指定されたバッテリーを使用してください。指定以外のバッテリーを使用すると、負傷や火災の恐れがあります。 ▶ 使用されていないバッテリーの近くに、事務用クリップ、硬貨、キー、釘、ネジ、その他の小さな金属物を置かないでください。電気接点の短絡が起こることがあります。バッテリーの電気接点間が短絡すると、火傷や火災が発生する危険があります。 ▶ 正しく使用しないと、液漏れが発生することがあります。その場合、漏れた液には触れないでください。もしも触れてしまった場合は、水で洗い...
Page 277 さい。正しくない充電あるいは許容温度範囲外での充電により、バッテリーが破壊され火災が発生する危険があります。サービス ▶ 電動工具の修理は必ず認定サービスセンターにお申し付けください。また、必ず純正部品を使用してください。これにより電動工具の安全性が確実に維持されます。 ▶ 損傷したバッテリーは決して手入れや保守を行わないでください。バッテリーの保守作業はすべて、メーカーあるいは権限のあるお客様サービスセンターが行うものとします。 2.2 ドリルに関する安全上の注意すべての作業に関する安全上の注意 ▶ 隠れた電線に先端工具またはねじが接触する可能性のある作業を行う場合は、電動工具を絶縁されたグリップ面で保持するようにしてください。通電しているケーブルと接触すると、本体の金属部分にも電圧がかかり、感電の危険があります。長いドリルビットを使用する際の安全上の注意 ▶ 決してドリルビットの最大許容回転数を超過する回転数で作業しないでください。回転数が高くてドリルビットが作業材料と接触せず自由に回転できる状態にあると、ドリルビットは簡単に曲がってしまうことがあり、これが負傷の原因となることがあります。 ▶ 穿孔作業は、常にドリルビットが作業材料と接触している状態で低い回転数から始めるようにしてください。回転数が高くてドリルビットが作業材料と接触せず自由に回転できる状態にあると、ドリルビットは簡単に曲がってしまうことがあり、これが負傷の原因となることがあります。 ▶ 過度な力を加えず、常にドリルビットの縦方向にのみ力が作用するようにしてください。ドリルビットは曲がって折れてしまうこと、あるいはコントロールを失って負傷の原因となることがあります。 2.3 スクリュードライバーに関するその他の安全上の注意作業者に関する安全 ▶ 本製品は、必ず技術的に問題のない状態で使用してください。 ▶ 本体は決して加工や改造を加えないでください。 ▶...
Page 278 ▶ 作業を開始する前に、作業領域に埋設された電線、ガス管や水道管がないかを調査してください。誤って電線を損傷すると、本体外側の金属部分により感電事故が発生する可能性があります。電動工具の慎重な取扱いおよび使用 ▶ 先端工具がブロックしたら直ちに電動工具をオフにします。本体は側方へとずらすことができます。 ▶ 電動工具は停止するまで置かないでください。 2.4 バッテリーの慎重な取扱いおよび使用 ▶ LiIon バッテリーの搬送、保管、作動については特別規定を守ってください。 ▶ バッテリーは高温、直射日光および火気を避けて保管してください。 ▶ バッテリーを分解したり、挟んだり、80 °C 以上に加熱したり、燃やしたりしないでください。 ▶ 衝撃を受けたことのあるバッテリー、1 m を超える高さから落下したことのあるバッテリー、あるいはその他の損傷を被っているバッテリーを使用あるいは充電しないでください。この場合には、必ず最寄りのHilti サービスセンターにご連絡ください。 ▶ バッテリーが掴むことのできないほどに熱くなっている場合は、故障している可能性があります。製品を監視可能な火気のない場所に可燃性の資材から十分に距離をとって置き、冷ましてください。この場合には、必ず最寄りのHilti サービスセンターにご連絡ください。 272 日本語 2253606 *2253606*...
Page 279 イッチ（スイッチオンロック付バッテリーリリースボタンき）バッテリー充電状態インジグリップ & ケーター 3.2 正しい使用本書で説明している製品は、手持ち式の充電式ドリルドライバーです。この製品は、ねじの取付け／取外し、鋼材、木材およびプラスチックへの穿孔のためのものです。 ▶ 本製品には、必ずHilti の B 22 シリーズの Li-Ion バッテリーを使用してください。 ▶ これらのバッテリーには、必ずHilti が承認した充電器を使用してください。詳細情報については、弊社営業担当またはHilti Store、あるいはwww.hilti.group でご確認ください。 3.3 本体標準セット構成品ドリルドライバー、取扱説明書。その他の本製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。 3.4 ATC 本体は、アクティブトルクコントロールATC（Active Torque Control）を装...
Page 280 電している。 4 個の LED が点滅、本体は作動不能本体の過負荷あるいは過熱。状態。コントロールスイッチの操作中、およびこのスイッチから指を放してから 5 秒が経過するまでの間は、充電状態を確認することはできません。バッテリーのインジケーターの LED が点滅している場合は、「故障時のヒント」の章の注意事項を確認してください。製品仕様 4.1 製品仕様 SF 4-A22 定格電圧 21.6 V EPTA Procedure 01 に準拠した重量（B22⁄8.0 2.4 kg バッテリーを含む）全負荷回転数 1 速 0/min … 610/min 2 速 0/min … 2,100/min ≤...
Page 281 記載されているデータは、電動工具の主要な使用方法に対する値です。電動工具を他の用途で使用したり、異なる先端工具を取り付けて使用したり、手入れや保守が十分でないまま使用した場合には、データが異なることがあります。このような相違により、作業時間全体で曝露値が著しく高くなる可能性があります。曝露値を正確に予測するためには、本体のスイッチをオフにしている時間や、本体が作動していても実際には使用していない時間も考慮しなければなりません。このような相違により、作業時間全体で曝露値が著しく低くなる可能性があります。作業者を騒音および／または振動による作用から保護するために、他にも安全対策を立ててください（例：電動工具および先端工具の手入れや保守、手を冷やさないようにする、作業手順の編成）。騒音排出値 SF 4-A22 排出サウンドプレッシャーレベル (L 72 dB(A) サウンドプレッシャーレベルの不確実性 (K 3 dB(A) サウンドパワーレベル (L 83 dB(A) サウンドパワーレベルの不確実性 (K 3 dB(A) 合計振動値 SF 4-A22 金属への穿孔の排出振動値 (a 2.6 m/s² h, D 金属への穿孔の不確実性...
Page 282 できます。ベルトフックは、体の右側で使用するようにも左側で使用するようにも取り付けることができます。 1. バッテリーを取り外します。 → 頁 276 2. ベルトフックを本製品脚部の開口部に差し込みます。 3. ベルトフックを 2 本のねじで固定します。 4. バッテリーを装着します。 → 頁 276 5.5 Hilti ビットホルダーを取り付ける（オプション） 1. バッテリーを取り外します。 → 頁 276 2. ビットホルダーを本製品脚部左または右の開口部に差し込みます。 3. ビットホルダーを 2 本のねじで固定します。 4. バッテリーを装着します。 → 頁 276 5.6 Hilti 落下暴発防止装置を取り付ける（オプション）...
Page 283 損傷を防止するために、高い位置での作業の際にはHilti 落下暴発防止装置を使用されることをお勧めします。落下暴発防止装置は、保持ザイル／保持ベルトによる固定を可能にします。本製品を使用しての高所での作業の際は、各国の定めるガイドラインを必ず守ってください。 1. バッテリーを取り外します。 → 頁 276 2. 落下暴発防止装置の両方のラグを、本体脚部の両側にあるスリットに差し込みます。 3. 落下暴発防止装置を付属のネジで固定します。 4. バッテリーを装着します。 → 頁 276 5.7 先端工具を装着する 1. クイックリリースチャックを開きます。 2. 先端工具をチャックに差し込みます。 3. クイックリリースチャックを回してしっかりと締めます。 4. 先端工具がしっかりと固定されているか確認します。 5.8 速度を選択する速度選択スイッチはモーターが停止している場合にのみ操作することができます。 ▶ 速度を選択します。 5.9 トルクを設定する...
Page 284 • 強固に付着した汚れは慎重に除去してください。 • 通気溝を乾いたブラシで入念に清掃してください。 • ハウジングは必ず軽く湿らせた布で清掃してください。シリコンを含んだ清掃用具はプラスチック部品をいためる可能性があるので使用しないでください。 Li-Ion バッテリーの手入れ • バッテリーは清潔に保ち、オイルやグリスで汚さないようにしてください。 • ハウジングは必ず軽く湿らせた布で清掃してください。シリコンを含んだ清掃用具はプラスチック部品をいためる可能性があるので使用しないでください。 • 湿気が入り込まないようにしてください。保守 • 目視確認可能なすべての部品について損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。直ちにHilti サービスセンターに修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて機能を点検してください。安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けに弊社が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。 278 日本語 2253606 *2253606*...
Page 285 搬送および保管 7.1 バッテリー装置の搬送および保管搬送注意搬送時の予期しない始動！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で搬送してください！ ▶ バッテリーを取り外します。 ▶ バッテリーは決して梱包しない状態で搬送しないでください。 ▶ 本体とバッテリーを長距離にわたって搬送した後には、使用の前に損傷がないかチェックしてください。保管上の注意事項注意故障したあるいは液漏れしたバッテリーによる予期しない損傷！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で保管してください！ ▶ 本体とバッテリーは、できるだけ涼しくて乾燥した場所に保管してください。 ▶ バッテリーを太陽の直射下、ラジエーターの上、窓際等で保管しないでください。 ▶ 本体とバッテリーは、子供や権限のない人が手を触れることのないようにして保管してください。 ▶ 本体とバッテリーを長期間にわたって保管した後には、使用の前に損傷がないかチェックしてください。故障時のヒントこの表に記載されていない、あるいはご自身で解消することのできない故障が発生した場合には、弊社営業担当またはサービスセンターにご連絡ください。...
Page 286 バッテリーを誤った方法で廃棄すると、漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！ RoHS（有害物質使用制限に関するガイドライン）下記のリンクより、有害物質を記載した表を確認できます：...
Page 287 メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。 2253606 日本語 281 *2253606*...
Page 288 문서 관련 기재사항 1.1 본 문서에 대해 • 처음 사용하기 전에 본 문서 전체를 읽으십시오. 안전하게 작업하고 문제 없이 취급하기 위한 전제가 됩니다. • 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오. • 항상 제품에 있는 사용 설명서를 잘 보관하고 제품은 반드시 본 지침과 함 께...
Page 289 스크류 작업 드릴 작업 본 기기는 iOS 및 Android 플랫폼과 호환 가능한 NFC 기술을 지원합 니다. 사용한 Hilti 리튬이온 배터리 모델 시리즈. 규정에 맞는 사용 단원에 제시된 내용에 유의하십시오. 리튬이온 배터리 배터리는 절대 타격 공구로 사용해서는 안 됩니다. 배터리를 떨어뜨리지 마십시오. 타격을 받은 적이 있거나 다른 손상이...
Page 290 폐사는 전적으로 책임을 지고 여기에 기술된 제품이 통용되는 기준과 규격에 일치함을 공표합니다. 적합성 증명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 2.1 전동 공구에 대한 일반적인 안전상의 주의사항...
Page 291 ▶ 전동 공구를 습한 환경에서 사용하는 것을 피할 수 없을 경우, 누전 차단기 를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다. 사용자 안전수칙 ▶ 신중하게 작업하십시오. 작업에 정신을 집중하고 전동 공구를 사용할 때 경솔하게 행동하지 마십시오. 피곤하거나 항정신성 약물, 술 또는 약물 복 용시에는...
Page 292 손상된 부품을 수리하도록 하십시오. 제대로 관리되지 않은 전동 공구는 많은 사고를 유발합니다. ▶ 절단기기는 날카롭고 깨끗하게 관리하십시오. 날카로운 절단면이 있고 잘 관리된 절단기기는 끼이는 경우가 드물고 조절하기도 쉽습니다. ▶ 본 지침에 따라 전동 공구, 액세서리, 공구 비트 등을 사용하십시오. 이 때 작업...
Page 293 2.2 드릴링 머신에 대한 안전상의 주의사항 모든 작업에 대한 안전상의 주의사항 ▶ 숨겨진 전선에 공구 비트 또는 스크류가 접촉할 수 있는 작업을 실행할 경 우, 항상 전동 공구의 절연된 손잡이 부분을 잡으십시오. 전류가 흐르는 전 선과 접촉하면 전동 공구의 금속 부위를 통해 감전이 될 수도 있습니다. 긴...
Page 294 기술된 제품은 배터리 구동식 소형 드릴 드라이버입니다. 스크류를 돌려 끼우 고 풀기 위한 용도 및 금속, 목재, 플라스틱 소재에 드릴 작업하기 위한 용도 로 사용됩니다. ▶ 본 제품에는 모델시리즈 B 22의 Hilti 리튬 이온 배터리만 사용하십시오. 288 한국어 2253606 *2253606*...
Page 295 ▶ 해당 배터리에는 Hilti에서 승인한 충전기만 사용하십시오. 보다 자세한 정 보는 Hilti Store 또는 www.hilti.group에서 확인할 수 있습니다. 3.3 공급품목 드릴 드라이버, 사용 설명서. 해당 제품에 허용되는 기타 시스템 제품은 Hilti Store 또는 온라인에서 확인할 수 있습니다. www.hilti.group. 3.4 ATC 기기에는...
Page 296 기술자료 4.1 기술자료 SF 4-A22 정격 전압 21.6V EPTA Procedure 01에 따른 무게(B22⁄8.0 배터리 2.4kg 포함) 회전속도 1단 0/min … 610/min 2단 0/min … 2,100/min ≤ 36Nm 토크(부드러운 소재에서 작업할 경우) 작동 시 주변 온도 −17 ℃ … 60 ℃...
Page 297 소음 배출 값 SF 4-A22 음압 수준 (L 72dB(A) 음압 수준 허용공차 (K 3dB(A) 소음 수준 (L 83dB(A) 소음 수준 허용공차 (K 3dB(A) 진동 총 값 SF 4-A22 금속에서의 드릴 작업 진동 배출 값 (a 2.6m/s² 금속에서의 드릴링 허용공차 (K) 1.5m/s²...
Page 298 이 손상될 수 있습니다. ▶ 금속 체인을 밧줄 용도로 사용하지 마십시오. 길이가 2,0 m (6 ft)가 넘는 밧 줄은 사용하지 마십시오. 높은 위치에서 작업 시 손상을 방지할 수 있도록 Hilti 낙하방지장치를 사 용할 것을 권장합니다. 낙하방지장치를 이용하여 고정끈/고정 밴드를 고정할 수 있습니다.
Page 299 • 습기가 스며들지 않도록 주의하십시오. 유지보수 • 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고 조작 요소가 아무 문제 없이 작동하는지 점검하십시오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 바로 Hilti 서비스 센터에서 수리받으십시오. 2253606 한국어 293 *2253606*...
Page 300 • 관리 및 수리 작업 후 모든 보호장치를 가져와 기능을 점검하십시오. 안전하게 작동하기 위해서는 순정품 예비 부품 및 소모품만 사용하십시 오. 해당 제품에 허용되는 예비 부품, 소모품 및 액세서리는 Hilti Store 또는 에서 확인할 수 있습니다. www.hilti.group. 운반 및 보관...
Page 301 폐기 Hilti 기기는 대부분 재활용이 가능한 소재로 제작되었습니다. 재활용을 위 해 개별 부품을 분리하여 주십시오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상담자에게 문 의하십시오. 배터리 폐기 배터리를 부적절하게 폐기함으로 인해 가스 또는 용액이 새어나와 건강상의...
Page 302 제조회사 보증 ▶ 보증 조건에 관한 질문사항은 Hilti 파트너 지사에 문의하십시오. 296 한국어 2253606 *2253606*...
Page 303 文件相關資訊 1.1 關於此文件 • 初次操作或使用前，請先詳讀此文件。本文件包含安全前提、疑難排解處理和產品使用。 • 請遵守本文件中與產品上的安全說明和警告。 • 操作說明應與產品一起保管，產品交予他人時必須連同操作說明一起轉交。 1.2 已使用的符號說明 1.2.1 警告警告使用本產品的人員可能發生之危險。採用了以下標示文字：危險危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。警告警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。注意注意 ! ▶ 此標語警示可能會發生造成人員受傷，或造成設備及其他財產損壞之危險狀況。 1.2.2 文件中的符號本文件中採用以下符號：使用前請閱讀操作說明。使用說明與其他資訊處理可回收的材料不可將電子設備與電池當作家庭廢棄物處置 1.2.3 圖解中的符號圖解中採用了以下符號：...
Page 304 請勿將電池使用作為敲擊工具。避免電池掉落。不得使用遭受衝擊或其他原因遭成損壞的電池。 1.4 產品資訊產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。類型名稱和序號都標示於額定銘牌上。 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。產品資訊機具型號： SF 4-A22 產品代別：機具序號： 1.5 符合聲明基於我們唯一的責任，本公司在此聲明本產品符合適用的指示或標準。本文件結尾處有符合聲明之副本。技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 298 繁體中文 2253606 *2253606*...
Page 305 安全性 2.1 一般電動機具安全警告警示請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能會引燃塵埃或煙霧。 ▶ 操作機具時，請與兒童及旁人保持距離。注意力不集中時容易發生失控的情形。電力安全 ▶ 機具插頭與插座須能互相搭配。勿以任何方式改裝插頭。勿將任何變壓器插頭和與地面接觸（接地）的電動機具搭配使用。未經改裝的插頭以及能互相搭配的插座可減少發生電擊的危險。 ▶ 避免讓身體碰觸到如管線、散熱器、爐灶與冰箱等與土地或地表接觸之物品。如果您的身體接觸到地表或地面，將增加電擊的危險。 ▶ 請勿將機具曝露在下雨或潮濕的環境中。若水氣進入機具中將增加觸電的危險。 ▶ 勿濫用電纜線。勿以電纜線吊掛、拖拉機具或拔下機具插頭。電纜線應避開熱氣、油、銳利的邊緣或移動性零件。電纜線損壞或纏繞會增加發生電擊事故的危險。 ▶ 於室外操作機具時，須使用適用於戶外的延長線。使用適合戶外使用的延長線可降低觸電的風險。 ▶ 如果無法避免在潮濕的地點操作機具，請使用漏電斷路器（RCD）保護電源供應器。使用漏電斷路器（RCD）可降低電擊的風險。人員安全...
Page 306 ▶ 如果機具可連接吸塵裝置與集塵設備，請連接並適當使用這些設備。使用集塵裝置可降低與粉塵有關的危險。 ▶ 請勿因頻繁而習慣使用機具便疏於遵守或忽略機具的安全規範。草率使用可能在轉眼間便造成嚴重的傷害。機具使用與保養 ▶ 不可強制使用機具。依據用途使用正確的機具。根據設計的速率使用機具可更快速安全地完成工作。 ▶ 若開關無法啟動或關閉電動工具時，請勿使用電動工具。任何無法以開關控制的機具都很危險且需要維修。 ▶ 在進行任何調整、更換配件、或貯放電動機具前，請先將插頭拔離插座和 / 或將電池組自電動機具卸下（如可拆卸）。此預防安全措施可降低機具意外啟動的風險。 ▶ 將閒置的機具貯放在兒童拿不到的地方，勿讓不熟悉或未詳閱本說明的人員操作本機具。機具在未經訓練的使用者手中是很危險的。 ▶ 維護機具與配件。請檢查移動性零件有無偏移或黏合的情形、零件有無破損，以及任何會影響機具運轉的狀況。如果機具受損，請先維修後再使用。很多意外便是由維護不當的機具造成的。 ▶ 保持切割機具的銳利與清潔。具銳利切割邊緣的切割機具如果得到適當的維護，便較不會發生黏合的現象，且較容易控制。 ▶ 遵守本指示說明使用機具、配件和工具組等，並考量工作條件與待進行的工作。將機具用在原目的外之用途可能會造成危險。 ▶ 保持握把與其表面的乾燥、清潔且不要讓上面出現油漬。握把及其表面濕滑會在意外情況中造成機具無法安全掌控。電池機具的使用與保養 ▶ 務必使用原廠指定的充電器進行充電。將適合特定類型電池的充電器使用在其他電池時，會有造成火災的危險。 ▶ 務必使用機具特別指定的電池匣。使用其他的電池匣可能會造成受傷或火災。...
Page 307 維修服務 ▶ 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可確保維護機具安全。 ▶ 請勿自行維修損壞的電池。損壞的電池僅可由製造商或授權的維修商進行維修。 2.2 鑽孔安全性警告所有操作的安全說明 ▶ 當所進行的工作，其切割配件或固定釘可能會碰觸到隱藏配線，進行操作時請握住機具的絕緣握把。與「導電」電線接觸的切割配件或固定釘可能會導致機具暴露在外的金屬零件「導電」，使得操作人員遭受電擊。使用長鑽頭的安全操作說明 ▶ 請勿以高於鑽頭最大額定速率的速度操作。在高速下，若鑽頭未接觸工件空轉可能會彎曲，造成人員受傷。 ▶ 請務必讓鑽頭尖端在接觸工件的狀態下以低速開始鑽孔。在高速下，若鑽頭未接觸工件空轉可能會彎曲，造成人員受傷。 ▶ 施加壓力時必須與鑽頭成一直線，切勿施以過大壓力。鑽頭彎曲會導致鑽頭斷裂或機具失控，造成人員受傷。 2.3 螺絲起子的其他安全預防措施人員安全 ▶ 請在本產品能正常運轉時使用。 ▶ 勿嘗試以任何方式改裝機具。 ▶ 請使用機具輔助握把。機具失控可能導致人員受傷。 ▶ 以雙手確實握住機具的握把。請保持機具握把清潔和乾燥。 ▶ 不可碰觸旋轉中零件 – 有受傷的危險！ ▶ 使用機具時，請穿戴適當的護目鏡、耳罩、防護手套以及輕型呼吸保護器。...
Page 308 帶有安全鎖的正轉 / 逆轉選控制開關（具電子轉速控制） § 擇開關電池拆卸鈕握把電池充電狀態指示燈 & 3.2 用途本文所述產品為手持充電式電鑽 / 起子。本機具適用於螺絲之裝卸，金屬、木材及塑膠之鑽孔。 ▶ 本產品限使用B 22系列Hilti鋰電池。 ▶ 僅可使用經Hilti認可的電池充電器為電池充電。可從Hilti Store或www.hilti.group取得更多資訊。 3.3 配備及數量電鑽 / 起子、操作說明。關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品：www.hilti.group。 3.4 主動扭力控制（ATC）本機具有主動扭力控制（ATC，Active Torque Control）系統。 302 繁體中文 2253606 *2253606*...
Page 309 1個LED閃爍。充電狀態：< 10 % 1個LED閃爍，機具無法正常運作。電池過熱或已完全放電。 4個LED閃爍，表示機具無法正常運機具已過載或過熱。作。按下控制開關然後放開控制開關超過5秒後，將無法顯示電池充電狀態。若電池充電狀態LED燈閃爍，請遵守「故障排除」章節所提供的指示。技術資料 4.1 技術資料 SF 4-A22 額定電壓 21.6 V 重量（依據EPTA Procedure 01）， 2.4 kg 含B22⁄8.0電池轉數 1檔 0 rpm … 610 rpm 2檔 0 rpm … 2,100 rpm ≤ 36 Nm 扭力（柔軟的接合點）...
Page 310 SF 4-A22 Ø鑽頭（硬木） 1.5 mm … 14 mm Ø鑽頭（金屬） 1.5 mm … 10 mm 4.3 電池電池操作電壓 21.6 V 操作時的環境溫度 −17 ℃ … 60 ℃ 貯放溫度 −20 ℃ … 40 ℃ 電池充電啟動溫度 −10 ℃ … 45 ℃ 4.4 噪音資訊和震動值（依據EN 62841）...
Page 311 ▶ 開始作業前，請確認皮帶掛鉤已繫牢。可使用皮帶掛鉤將機具裝至操作員配戴的皮帶上。本皮帶掛鉤可安裝連接在身體左 / 右側。 1. 卸下電池。 → 頁次 305 2. 將皮帶掛鉤裝入產品底部所提供的開口。 3. 用兩個螺絲固定皮帶掛鉤。 4. 置入電池。 → 頁次 305 5.5 安裝Hilti鑽頭接桿（選配） 1. 卸下電池。 → 頁次 305 2. 將鑽頭接桿裝入產品底部左右所提供的開口其中之一。 3. 將鑽頭接桿固定鑽頭接桿。 4. 置入電池。 → 頁次 305 5.6 Hilti安裝固定帶（選配）注意產品及 / 或吊繩受損。不當操作會造成本產品及 / 或吊繩受損。...
Page 312 2. 將固定帶上的兩個標籤插到底部兩側的槽縫中。 3. 使用提供的螺絲將固定帶固定妥當。 4. 置入電池。 → 頁次 305 5.7 安裝配件工具 1. 打開自動鑽夾頭。 2. 將配件工具插入夾頭。 3. 鎖緊自動鑽夾頭。 4. 確認配件工具已確實鎖住。 5.8 選擇檔位只有馬達未運轉時，才能操作檔位選擇開關。 ▶ 選擇檔位。 5.9 設定扭力 ▶ 設定所需的扭力。只有機具設定在螺絲起子模式才能限制扭力。 5.10 正轉或逆轉設定聯鎖裝置可防止當馬達運轉時，有任何開關動作。當正轉 / 逆轉開關在中間時，控制開關便會鎖住（安全鎖）。 ▶ 將正轉 / 逆轉開關設定至需要的旋轉方向。 5.11 鑽孔...
Page 313 • 僅能使用微濕軟布清潔外殼。勿使用含硅樹脂的清潔或亮光劑，因為可能會造成塑膠零件損壞。鋰電池的保養 • 避免電池沾上油脂。 • 只能使用微濕軟布清潔外殼。勿使用含硅樹脂的清潔或亮光劑，因為可能會造成塑膠零件損壞。 • 避免濕氣進入。維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請將產品立刻交付Hilti維修中心進行維修。 • 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或網站：選購Hilti認可的備件、耗材和配件。 www.hilti.group。搬運和貯放 7.1 充電式機具的搬運與貯放搬運注意搬運時意外啟動 ! ▶ 搬運產品時務必卸下電池！ ▶ 卸下電池。 ▶ 切勿以堆疊（分散，未受到保護）的方式運送電池。 ▶ 長途搬運後，在使用前請檢查機具與電池是否有損壞。設備的貯放注意...
Page 314 絡。機具或電池變得非常電力故障。 ▶ 立即將電動機具關熱。閉，卸下電池，將機具置於可隨時觀察的位置，讓它靜置冷卻並聯絡Hilti維修中心。機具已超載（超出其應用 ▶ 根據用途選擇適合的限制）。機具。廢棄設備處置 Hilti機具或設備所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。在許多國家中，您可以將舊機具及設備送回Hilti進行回收。詳情請洽Hilti維修中心，或當地Hilti代理商。電池處置不當處理電池會造成有害健康之氣體或液體。 ▶ 請勿以郵寄方式寄送電池！ ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理，或參考所在地的垃圾處理管轄機構或公共健康與安全機關之處理說明。 ▶ 請勿將機具、電子設備或電池當作一般家用廢棄物處理！ RoHS（有害物質限制指令）按一下本連結可前往危險物質表：qr.hilti.com/r10563878。您可在文件最後找到QR碼格式的RoHS表連結。 308 繁體中文 2253606 *2253606*...
Page 315 製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 2253606 繁體中文 309 *2253606*...
Page 316 文档信息 1.1 关于该文档 • 首次操作或使用前，请先阅读本文档。这是安全、无故障地操作和使用产品的前提条件。 • 请遵守本文档中以及产品上的安全说明和警告。 • 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。 1.2 使用符号的说明 1.2.1 警告警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词： -危险- 危险！ ▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。 -警告- 警告！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心！ ▶ 用于提醒人们注意可能导致轻微人身伤害、设备损坏或其他财产损失的潜在危险情形。 1.2.2 文档中的符号本文档中使用下列符号：请在使用之前阅读操作说明。使用说明和其他有用信息处理可回收材料不得将电气设备和电池作为生活垃圾处置 1.2.3 图示中的符号图示中使用了下列符号：...
Page 317 产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。必须将任何可能的危险专门告知该人员。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。型号名称和序列号印在铭牌上。 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息型号： SF 4-A22 分代号：序列号： 1.5 符合性声明按照我们单方面的责任，我们声明本产品符合下列适用指令和标准：一致性声明副本位于本文档结尾处。技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 2253606 中文 311 *2253606*...
Page 318 安全 2.1 一般电动工具安全警告警告请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导致电击、火灾和/或严重人身伤害。请保存所有安全警告和操作说明，以供将来参考。在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。 ▶ 不要在爆炸性环境中操作电动工具，例如有易燃液体、气体或灰尘。电动工具会产生可以点燃这些灰尘或烟雾的火花。 ▶ 在操作电动工具时，要令儿童和旁观者远离工作现场。万一分心，可能会使您失去对电动工具的控制。电气安全 ▶ 电动工具 (设备) 插头必须匹配电源插座。切勿以任何方式改动插头。对于接地的电动工具 (设备)，不要使用任何适配器插头。使用未经改动的插头和匹配的电源插座可以大大减少电击危险。 ▶ 避免人体接触接地表面，如管道、散热片和冰箱。如果您的身体接地，则会增加电击危险。 ▶ 不要将电动工具暴露在雨水或潮湿环境中。电动工具进水将会增加电击危险。 ▶ 不要滥用电缆。切勿使用电缆运送、拉动或拔出电动工具。保持电缆远离高温、油、锋利边缘或运动部件。电缆损坏或缠绕会增加电击危险。 ▶ 当在户外操作电动工具时，应使用经认可适合户外操作的加长电缆。使用适合户外使用的电缆可减少电击危险。...
Page 319 ▶ 如果提供有用于连接除尘和集尘设施的装置，应确保将它们连接好并正确使用。使用除尘装置可以减少与灰尘相关的危险。 ▶ 经常使用工具能令您获得较高的熟练度，但不能因此掉以轻心和忽视工具安全准则。一次不慎操作就会在瞬间导致重伤。电动工具的使用和维护 ▶ 不要强制使用电动工具。针对您的应用场合使用正确的电动工具。正确的电动工具在其额定设计值范围内将能够更好和更安全地工作。 ▶ 如果通过开关不能使其打开和关闭，则请不要使用电动工具。任何不能通过开关进行控制的电动工具都是危险的，必须对其进行修理。 ▶ 在进行任何调整、更换配件或存放电动工具之前，应从电源上断开插头和/或从电动工具上拆下电池组 (若可拆卸)。此预防性安全措施可减少意外启动电动工具的危险。 ▶ 将不用的电动工具存放在儿童拿不到的地方，并且不要让不熟悉电动工具或其操作说明的人员操作电动工具。未经培训的用户操作电动工具是危险的。 ▶ 维护电动工具和配件。检查是否存在运动部件失调或卡滞、部件断裂和任何其它影响电动工具操作的情况。如果存在损坏，则在使用之前应修理电动工具。许多事故都是由于电动工具维护不良造成的。 ▶ 保持切削工具锋利和清洁。带锋利切削刃的切削工具如果维护得当，很少会发生卡滞且更容易控制。 ▶ 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于指定用途以外的场合会导致危险。 ▶ 使手柄和抓握面保持干燥、清洁且没有油脂。如果手柄和抓握面打滑，将无法在意外情况下安全操作或控制本工具。无绳 (电池操作) 工具/设备的使用和维护 ▶ 充电时只能使用制造商指定的充电器。适合某种类型电池组的充电器如果被用于为另一类型电池组充电，则可能会带来火灾危险。...
Page 320 保养 ▶ 将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样才可确保维持电动工具 (设备) 的安全性。 ▶ 切勿擅自维修损坏的电池组。仅可由制造商或授权服务提供商执行电池组的维修。 2.2 钻孔安全警告所有操作的安全说明 ▶ 当执行切削配件或紧固件可能会接触到隐藏导线的操作时，应确保只能通过绝缘把手表面握住电动工具。如果切削配件或紧固件接触“带电”导线，则会使电动工具的裸露金属部件“带电”，从而可能会电击到操作者。使用长钻头时的安全说明 ▶ 操作时不得超出钻头的最大额定转速。否则，如果让钻头在不接触工件的情况下任意旋转，则钻头极易发生弯曲，进而导致人员受伤。 ▶ 始终以低转速开始钻孔，并使钻头尖端与工件接触。否则，如果让钻头在不接触工件的情况下任意旋转，则钻头极易发生弯曲，进而导致人员受伤。 ▶ 施力方向应与钻头保持在同一直线上，注意不得施力过度。否则，钻头会发生弯曲，导致工具损坏或失去控制，进而造成人员受伤。 2.3 起子机附加安全预防措施人身安全 ▶ 请仅在产品处于完美运转的状态下使用它。 ▶ 不得以任何方式篡改或改动本工具。 ▶ 应使用随电动工具提供的辅助把手。对工具失去控制可能会导致人身伤害。 ▶ 应始终用双手通过提供的把手牢牢握住工具。保持把手清洁干燥。 ▶ 请勿触摸旋转部件 – 人身伤害危险！ ▶...
Page 321 电池释放按钮把手 & 电池充电状态指示灯皮带钩 (选装) 3.2 预期用途所述产品为手持充电式电钻/起子机。其设计用于驱动/拆卸螺丝以及在金属、木材和塑料中钻孔。 ▶ 本产品仅可与 Hilti B 22 系列锂离子电池搭配使用。 ▶ 此类电池仅限使用 Hilti 认可的充电器充电。更多信息可访问 Hilti Store 或 www.hilti.group。 3.3 供货提供的部件：电钻/起子机，操作说明。经批准可以配合本产品使用的其它系统产品，可以通过您当地的 Hilti Store 购买或通过网址在线订购：www.hilti.group。 3.4 ATC 电动工具配备 ATC (Active Torque Control) 快速电子切断装置。 2253606 中文...
Page 322 常工作状态。 4 个 LED 闪烁，电动工具未处于正电动工具过载或过热。常工作状态。按下控制开关 5 秒，松开开关之后，将不会显示电池的充电状态。如果电池显示屏 LED 闪烁，请按照“故障排除”章节中提供的说明进行操作。技术数据 4.1 技术数据 SF 4-A22 额定电压 21.6 V 符合 EPTA Procedure 01 要求的重量 (包括 2.4 kg B22⁄8.0 电池) 转速 1 档 0 rpm … 610 rpm 2 档...
Page 323 4.2 配套工具 – 允许直径 SF 4-A22 无匙夹头夹紧范围 1.5 mm … 13 mm Ø 钻头 (软木) 1.5 mm … 25 mm Ø 钻头 (硬木) 1.5 mm … 14 mm Ø 钻头 (金属) 1.5 mm … 10 mm 4.3 电池电池工作电压 21.6 V 工作环境温度...
Page 324 通过带钩可将电动工具连接在操作者佩戴的背带上。安装好皮带钩后，将电动工具挂在身体的左边或右边。 1. 拆下电池。 → 页码 318 2. 将带钩插入产品底部的开口处。 3. 用两个螺钉固定带钩。 4. 插入电池。 → 页码 318 5.5 安装 Hilti 钻头夹 (可选) 1. 拆下电池。 → 页码 318 2. 将钻头夹插入产品底部的左侧或右侧开口处。 3. 用两个螺钉固定钻头夹。 4. 插入电池。 → 页码 318 5.6 安装 Hilti 固定带 (可选) 注意...
Page 325 1. 拆下电池。 → 页码 318 2. 将固定带上的两个插舌插入底座两侧的插槽中。 3. 用附带的螺钉将固定带固定。 4. 插入电池。 → 页码 318 5.7 安装配套工具 1. 打开无匙夹头。 2. 将配套工具插入夹头中。 3. 拧紧无匙夹头。 4. 检查并确保配套工具牢牢固定。 5.8 选择档位只有在电机不运行时，才可以操作档位选择开关。 ▶ 选择档位。 5.9 设置扭矩 ▶ 设置所需扭矩。扭矩，只有在电动工具被设置为螺旋驱动模式时，才会受到限制。 5.10 设置前进或后退旋转但在电机运行时，联锁装置将会阻止此切换。当前进/后退开关位于中间位置 (安全锁) 时，控制开关被锁止。 ▶...
Page 326 • 确保电池远离油和油脂。 • 请仅使用略湿的布清洁壳体。不要使用含硅清洁剂，否则可能腐蚀塑料件。 • 注意避免湿气侵入。维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将产品交由 Hilti 维修中心修复。 • 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。为确保安全和可靠的操作，仅限使用喜利得原装备件和消耗品。Hilti 批准用于配合产品使用的备件、消耗品和配件可到您当地的 Hilti Store 购买或通过以下网址在线订购：www.hilti.group。运输和存放 7.1 运输和存放无绳工具运输 -小心- 运输途中的意外启动！ ▶ 运输产品前务必将电池取出！ ▶ 拆下电池。 ▶ 切勿松散、未加保护地运输大批量电池。 ▶ 在长时间运输后使用前，检查工具和电池是否损坏。...
Page 327 拆下电池，进行观察，使其冷却并联系 Hilti 维修中心。电动工具过载 (超出应用 ▶ 选择适合应用场合的极限)。电动工具。废弃处置大部分用于 Hilti 工具和设备生产的材料是可回收利用的。在可以回收之前，必须正确分离材料。在很多国家，您的旧工具、机器或设备可送至 Hilti 进行回收。敬请联系 Hilti 维修中心或 Hilti 代表获得更多信息。电池处置电池处置不当可能会造成漏气或漏液，最终导致健康危害。 ▶ 不得通过邮寄方式发送电池！ ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请至 Hilti Store 处置电池，或咨询当地政府下属的垃圾处置或公共健康和安全机构，以获取处置说明。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！ 2253606 中文...
Page 328 RoHS (有害物质限制) 单击链接跳转至有害物质表：qr.hilti.com/r10563878。文档末尾提供转至 RoHS 表的二维码链接。制造商保修 ▶ 如果您有保修条件方面的问题，请联系您当地的 Hilti 公司代表。 322 中文 2253606 *2253606*...
Page 332 *2253606* 2253606 Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20190826...

Hilti SF 4-A22 Manual

Available languages

Quick Links

Need help?

Questions and answers

Related Manuals for Hilti SF 4-A22

Summary of Contents for Hilti SF 4-A22

Table of Contents
