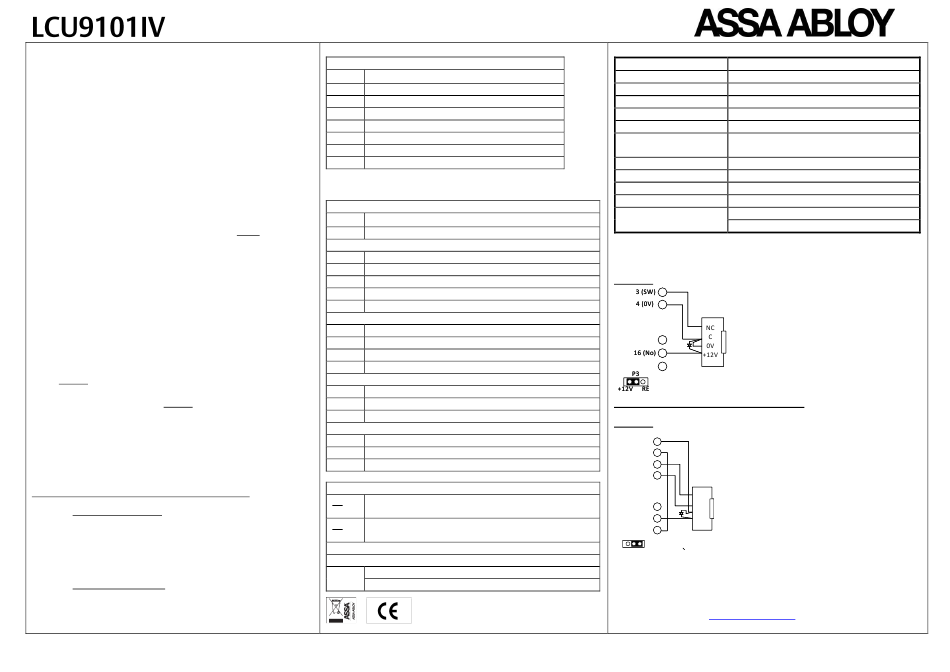

Assa Abloy LCU9101IV Manual

Om LCU9101IV
LCU9101 är en ARX central för en dörr i grunden som kan byggas ut med
upp till ytterligare tre trådbundna online dörrar via DAC, DBL, CPR eller
motsvarande. LCU9101 kan även hantera 1-15 Aperio dörrar men dock max
16 dörrar totalt. Exempelvis om man har fyra online dörrar anslutna till
LCU9101 så kan man ansluta ytterligare 12 Aperio dörrar.
Spänningsmatning
LCU9101 Spännings matas med 17-30V DC eller via PoE, LCU9101 har
PoE+ stöd. Som kan användas när centralen har en dörr ansluten till
grundkortet samt när man har Aperio dörrar anslutna via add-on kort
9101R4850
Installationsgränssnitt
LCU9101 hanterar olika gränssnitt för anslutning av läsare mm direkt eller
via add-on kort. LCU9101 hanterar CL anslutningen för läsare samt Hi-O
anslutna enheter som öppnarknapp, läsare, ellås, motorlås och
dörrautomatik. LCU9101 har två reläer samt två ingångar som grund.
Reläerna är lås-relä samt LFK-relä, båda reläerna är enpoligt växlande.
Ingångarna är öppnarknappsingång och dörrlägesingång.
ADD-ON kort till LCU9101
Det finns olika Add-On kort till LCU9101 beroende på önskad funktion som
man kan ansluta.
Det går att ansluta ett kort åtgången.
• 9101R4850 För anslutning av Aperio HUB eller
uppdateringsläsare
• För anslutning av ytterligare tre dörrmiljöer via
9101D3
DAC, DBL, PCR
• Tillägg till 9101D3 kortet för anslutning av Aperio
9101D3A
HUB eller uppdateringsläsare
• Reläkort med sex reläer och fyra ingångar samt
9101RC64
anslutning av Aperio HUB eller uppdateringsläsare
Initiera Hi-O enheter på LCU9101
Låsa eller låsa upp Hi-O enheter på LCU9101.
Anslut olåsta Hi-O enheter till Hi-O terminalen på LCU9101
1) LCU9101 ska vara i drift
2) Ställ DIP 2 i läge ON, efter en stund lyser LED "D"
3) Ställ åter DIP2 i läge OFF, LED "D" börjar att blinka
När LED "D" släcks är Hi-O bussen låst.
4)
Att låsa upp Hi-O bussen
1. Ställ DIP2 i läge ON
2. När LED "D" lyser fast är Hi-O bussen upplåst
DIP switch på LCU9101
DIP
1 ON = Telnet aktiv
2 Initierar Hi-O enheter
3 ON = Balanserad dörrbladslägeskontakt 2x 2k2Ω
4 ON = Fast IP 192.168.1.250
5 Ingen funktion
6 ON = Master reset samt testläge
7 Ingen funktion
8 Ingen funktion
Anslutningar och byglar
Plint
1 0V (Spänningsmatning)
2 +17-28V DC (Spänningsmatning)
Ingångar och CL läsare
3 SW (Dörrlägesgivare)
4 0V
5 RTE (Öppnarknapp)
6 CL+ (Kommunikation CL läsare)
7 CL- (Kommunikation CL läsare)
12V matning ut samt Hi-O anslutning
8 0V
9 +12V
10 Hi-O L
11 Hi-O H
LFK relä
12 Nc
13 No
14 C
Lås relä
15 Nc
16 No
17 C (Se P3 info)
Strömförsörjning Jumpers: Välj mellan PoE eller 24V matning
P1 DC matning via plint 1 & 2
A&B
P2 PoE eller PoE+ matning
A&B
Relä bygel
P3 RE position (Reläet är potentialfritt)
+12V position (+12V ansluten till reläkontakt C)
Tekniska specifikationer LCU9101IV
Artikelnummer S5591014085
Matningsspänning 17-28 V DC
Strömförbrukning vid 27,8V: 96mA Max 120mA
Säkring 1A Automatisksäkring ut på +12V
Centralen ska avsäkras Max 2A
PoE PoE 15W/ PoE+ 30W IEEE 802.3af/at
Hi-O Kabellängd Totalt:
Kabelgren längd:
Temperatur drift – 30°C till + 70°C
Luftfuktighet drift 5 % to 95 %
Dimension H 182,3 B 182,3 D 45,5
IP 44
Lagring och transport Temperatur: -50 ºC till 70 ºC (-58 ºF to 158 ºF)
Luftfuktighet 5 % to 95 %
Anslutning av ellås via relä på LCU9101IV
Vid PoE matning finns endast 12V att tillgå
12V Ellås
_____________________________________
24V Ellås
1 (0V) 1 (0V)
2 (24V) 2 (24V)
3 (SW) 3 (SW)
4 (0V) 4 (0V)
NC NC
C C
15 (Nc) 15 (Nc)
0V 0V
16 (No) 16 (No)
+24V +24V
17 (C) 17 (C)
P3 P3
+12V +12V RE RE
Teknisk dokumentation och support
Vi förbehåller oss rätten att korrigera eventuella tryckfel och uppdatera informationen efter
utskrift. På hemsidan finns utförliga manualer tillgängliga för ARX passersystem.
Om du inte hittar svar på dina frågor i manualen hänvisar vi till tekniska support, de nås på
+46 (0)8 775 16 60 alternativt: technical.arx@assaabloy.com
Max. 50 m
Max. 10 m
IS5591014085B
