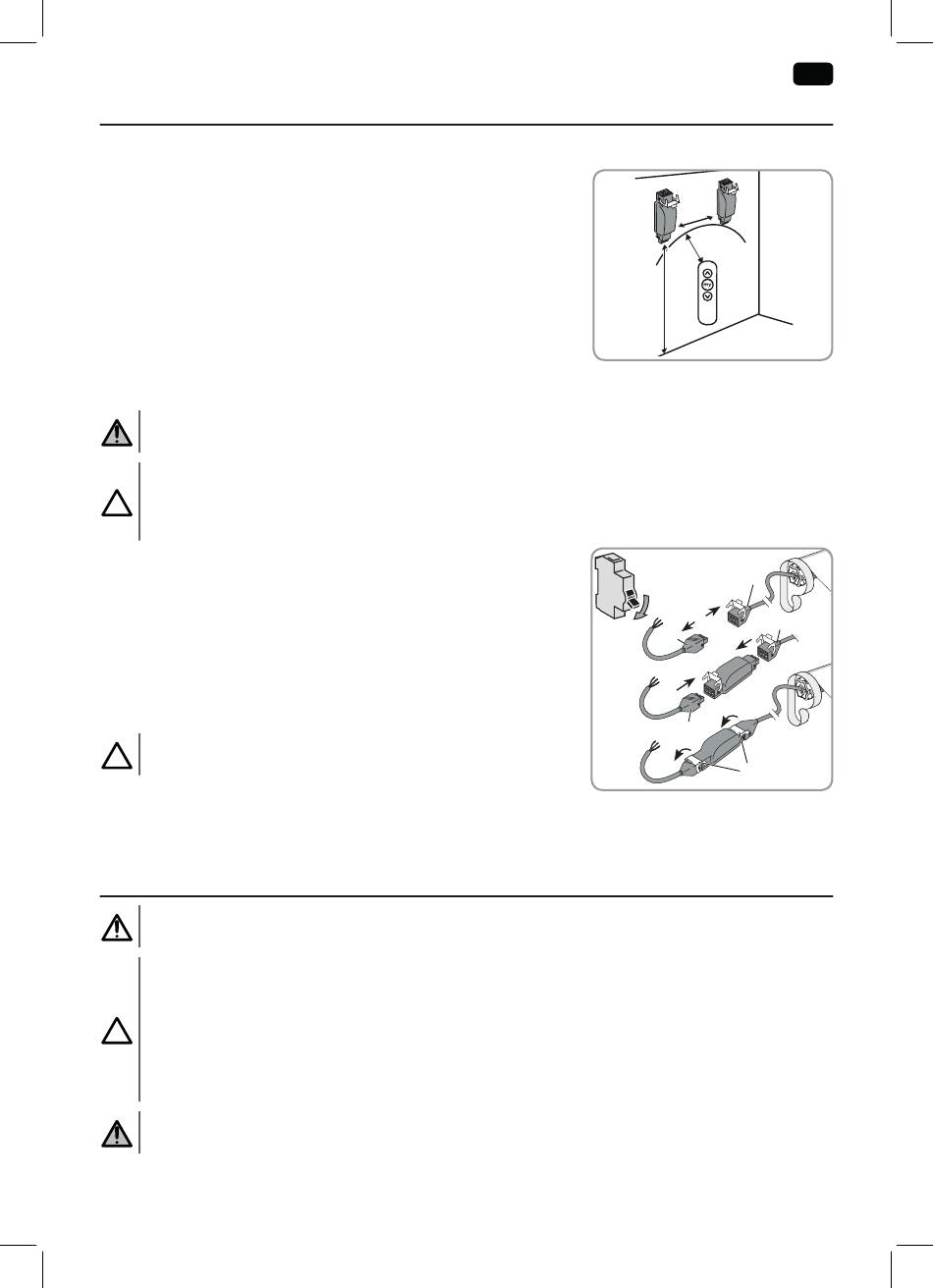

2. MONTAŻ
2.1. ZALECENIA DOTYCZĄCE MONTAŻU
• Minimalna odległość (X) między odbiornikiem Slim io Receiver
Pergola + Plug a uziemieniem:
X = 150 cm
• Minimalna odległość (Y) między odbiornikiem Slim io Receiver
Pergola + Plug a nadajnikiem radiowym:
Y = 30 cm
• Minimalna odległość (Z) między dwoma odbiornikami
Slim io Receiver Pergola + Plug:
Z = 20 cm
2.2. MONTAŻ ODBIORNIKA SLIM IO RECEIVER PERGOLA + PLUG
Ostrzeżenie
Należy przestrzegać norm i przepisów obowiązujących w kraju instalacji produktu.
Ważne
Odbiornik Slim io Receiver Pergola + Plug musi być zamontowany w miejscu zabezpieczonym przed
deszczem i wpływem niekorzystnych warunków atmosferycznych, poza polem widzenia oraz zasięgiem
dzieci.
1) Wyłączyć zasilanie sieciowe.
2) Odłączyć szybkozłącze przewodu napędu (A) od szybkozłącza
przewodu zasilającego (B).
3) Podłączyć odbiornik Slim io Receiver Pergola + Plug pomiędzy
przewodem napędu (A) a przewodem zasilającym (B).
• Napęd = strona napędu (A)
• Zasilanie 230 V = strona zasilania elektrycznego (B)
4) Zablokować zaczepy mocujące (C).
Ważne
Sprawdzić, czy oba szybkozłącza są prawidłowo podłączone.
5) Umieścić odbiornik Slim io Receiver Pergola + Plug na uchwycie
osłony, aby był niewidoczny.
6) Przymocować odbiornik Slim io Receiver Pergola + Plug (np. przy pomocy obejm).

3. OKABLOWANIE

Uwaga
Należy przestrzegać normy NF C 15-100 dotyczącej instalacji elektrycznych.
Ważne
• Przewody przechodzące przez metalową ściankę powinny być zabezpieczone i odizolowane tuleją lub
osłoną.
• Zamocować przewody tak, aby zapobiec ich zetknięciu się z ruchomymi elementami.
• Jeżeli odbiornik jest używany na zewnątrz, a przewód zasilający jest typu H05-VVF, zamontować
przewód w korytku odpornym na działanie promieni UV, np. pod rynną.
• Zapewnić dostęp do przewodu zasilającego odbiornika: aby można go było łatwo wymienić.
Ostrzeżenie
Zawsze wykonać pętlę na przewodzie zasilającym, aby uniemożliwić przeniknięcie wody do odbiornika!
